Траверс Lina 25 - для Atlantic/Inox/Marina шириной 800 мм длина 743 | 036784 Legrand

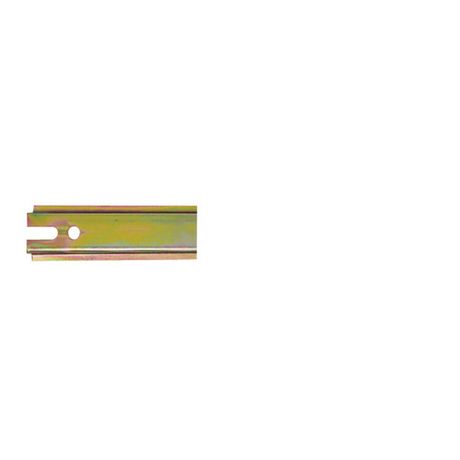

Рейка Lina 25 800 мм, траверс для Atlantic, Inox, Marina - это монтажная рейка из стали с хромированным покрытием, предназначенная для фиксации автоматических выключателей и модульного оборудования в распределительных щитах. Артикул 036784 соответствует серии Atlantic от Legrand и обеспечивает надёжную основу для компактной сборки устройств.

Назначение и область применения

Рейка Lina 25 800 мм, траверс для Atlantic, Inox, Marina используется для установки модульных аппаратов на DIN-рейку 35/15 мм. Подходит для монтажа автоматических выключателей, УЗО, реле, счетчиков и других устройств стандарта IEC 60947. Применяется в бытовых, коммерческих и промышленных щитах, особенно там, где требуется прочная и устойчивая к коррозии база - например, в помещениях с повышенной влажностью или агрессивной средой.

Технические характеристики

• Тип изделия: монтажная рейка
• Общая длина: 743 мм
• Ширина: 800 мм (это внешний габарит; рабочая часть под оборудование - 723 мм)
• Тип DIN-рейки: 35/15 мм (стандартный профиль для модульных устройств)
• Материал: сталь
• Покрытие: хромированное - повышает коррозионную стойкость и улучшает внешний вид
• Толщина металла: 1,5 мм - достаточна для жесткости при нагрузках до 10–12 модулей
• Тип просечки: паз - позволяет зафиксировать рейку болтами через боковые отверстия
• Расстояние между центрами отверстий: 723 мм - совпадает с длиной зоны для установки модулей

Совместимость и монтаж

Рейка Lina 25 800 мм, траверс для Atlantic, Inox, Marina совместима со всеми устройствами, рассчитанными на DIN-рейку 35/15 мм - включая продукцию Legrand серии Atlantic, Inox и Marina. Монтаж выполняется путём закрепления рейки в щите с помощью саморезов или болтов через пазы по бокам. Отступ от края до первого отверстия составляет 10 мм, что позволяет использовать весь доступный участок длиной 723 мм. Для точного расположения рекомендуется проверить соответствие шага отверстий с типом корпуса щита.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и совместимости с DIN-рейкой 35/15 мм согласно IEC 60715. Хромированное покрытие снижает риск окисления, но не заменяет защиту IP. Не является изолирующим элементом - все токоведущие части должны находиться внутри модульных устройств.

Преимущества

• Высокая жёсткость благодаря толщине 1,5 мм - не прогибается даже при полной загрузке
• Хромированное покрытие устойчиво к влаге и легче очищается от пыли и грязи
• Пазовая система крепления даёт возможность плотной фиксации в любых типах щитов - от пластиковых до металлических
• Длина 743 мм позволяет разместить до 12 стандартных модулей (по 17,5 мм каждый) с запасом на монтаж

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от осадков и прямого UV-излучения
• Стальной материал требует контроля влажности: при длительном контакте с водой возможна коррозия, даже при хромировании
• Не поддерживает крепление без предварительного сверления - нельзя просто “прищелкнуть” на стенку
• Не совместима с неметаллическими DIN-рейками типа 35/15 из пластика - только для жёстких металлических систем

Примеры использования

• Установка в квартирном щитке с автоматами, УЗО и реле напряжения (серия Atlantic)
• Фиксация модулей в промышленном щите на конвейере (например, с использованием Inox-устройств)
• Сборка распределительного щита в кухне или ванной комнате - хромирование противостоит пару и каплям воды
• Альтернатива дорогостоящим алюминиевым рейкам в условиях, где важна цена и долговечность

Практические советы

• Перед монтажом проверьте, чтобы длина рейки (743 мм) подходила под внутреннюю ширину вашего щита - 800 мм - это внешняя ширина, а не глубина
• Используйте шурупы M4 или M5 с плоской головкой для лучшей фиксации в пазах
• Если нужна более длинная рейка - можно соединить две рейки Lina 25 800 мм, но учтите, что стык будет иметь люфт - лучше выбирать цельную рейку нужной длины
• Для щитов с высокой вибрацией (например, на насосах или компрессорах) дополнительно затяните крепления и используйте контргайки
• Артикул 036784 - это именно рейка для серии Atlantic, Inox, Marina - не путайте с другими сериями Legrand, которые используют другие системы крепления
