Переключатель трехпозиционный 4P 25А EKF Basic | tps-4-25

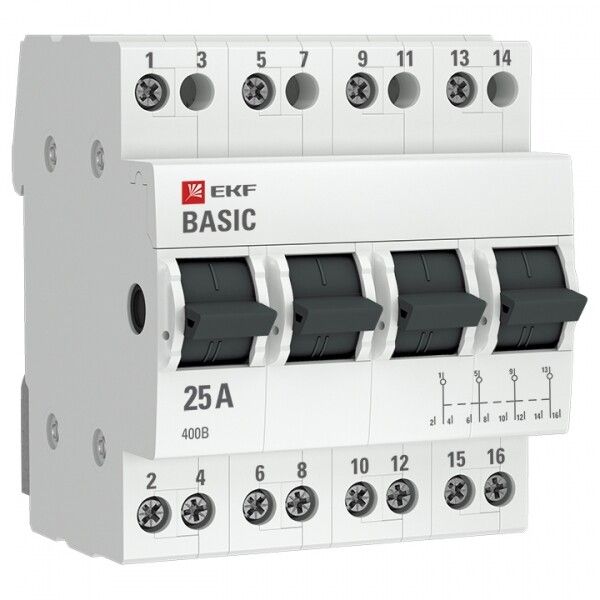

Трехпозиционный переключатель ТПС-63 4P 25А от EKF - это надежный механический коммутационный аппарат, предназначенный для переключения электрических цепей между несколькими источниками питания или направлениями работы оборудования. Артикулы tps425 и tps-4-25 относятся к серии PROxima и подходят для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Трехпозиционный переключатель ТПС-63 4P 25А используется для переключения нагрузки между двумя источниками переменного тока. Он обеспечивает безопасное и контролируемое переключение без автоматического отключения - то есть работает как ручной коммутатор, а не как автоматический выключатель.

• Подмена основного сетевого питания на резервный генератор в системах ввода резерва (АВР).
• Реверсирование маломощных трехфазных двигателей (например, насосов, вентиляторов).
• Выбор рабочего контура в многоканальных системах управления.
• Использование в промышленных щитах, где требуется физическая изоляция между цепями.

Технические характеристики

• Номинальный ток: 25 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 380–400 В AC.
• Количество полюсов: 4 - одновременно переключает три фазы и ноль (L1, L2, L3, N).
• Род тока: Переменный (AC) - не предназначен для постоянного тока.
• Способ монтажа: На DIN-рейку шириной 17,5 мм - совместим со стандартными щитами.
• Модульная ширина: 4 модуля (72 мм) - занимает место в щите аналогично четырём стандартным автоматам.
• Глубина монтажа: 71 мм - учитывать при проектировании глубины корпуса щита.
• Максимальное сечение кабеля: 16 мм2 - позволяет подключать медные жилы до указанного сечения.
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды.
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%.
• Нормативный документ: ГОСТ 30011.5.1-2012 / МЭК 60947-5-1-2003 - соответствие требованиям к управляемым коммутационным устройствам.

Совместимость и монтаж

Трехпозиционный переключатель ТПС-63 4P 25А легко устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать его зажимами сзади - никаких дополнительных креплений не требует.

• Зажимы клемм позволяют затяжку кабелей сечением до 16 мм2 - используйте наконечники НШВИ для многожильных проводов.
• Не рекомендуется использовать с кабелями большего сечения - возможен перегрев и повреждение контактной группы.
• Обязательно соблюдать порядок подключения: входные фазы - слева, выходные - справа; нулевой провод - в соответствии с маркировкой.
• При сборке щита убедитесь, что свободное пространство перед устройством позволяет удобно перемещать рычаг - он имеет фиксированную траекторию движения “вверх-вниз”.

Безопасность и стандарты

Трехпозиционный переключатель ТПС-63 4P 25А соответствует международному стандарту МЭК 60947-5-1 и российскому ГОСТ 30011.5.1-2012, которые регламентируют безопасность и долговечность ручных переключателей. Каждый контакт выполнен из меди с серебряным покрытием - снижает переходное сопротивление и предотвращает нагрев при высоких токах.

IP20 не предусматривает защиту от брызг и пыли - применять можно **только внутри закрытых щитов**. Открытые установки запрещены!

Преимущества

• Высокая механическая прочность - срок службы более 10 000 циклов включения/выключения.
• Ярко выраженная фиксация положений - рычаг четко фиксируется в крайних и среднем положении, исключает случайное переключение.
• Простота обслуживания - доступ к клеммам без демонтажа устройства.
• Совместимость с другими компонентами серии PROxima - одинаковый стиль, цвет и форм-фактор.

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий. Требуется обязательная установка автоматических выключателей в цепи.
• Не частое включение/выключение - оптимален для редких переключений (до нескольких раз в день); для часто меняющихся режимов лучше выбрать контакторы.
• Не поддерживает DC - нельзя использовать в цепях постоянного тока даже при меньших токах.
• IP20 - недопустимо применение во влажных, пыльных или открытых местах (бассейны, улицы, цеха с технологической пылью).
• Нельзя использовать для управления мощными двигателями свыше 5,5 кВт - риск возникновения дуги при переключении под нагрузкой.

Примеры использования

• На объекте установлен двухканальный ввод: городская сеть и дизель-генератор. Трехпозиционный переключатель ТПС-63 4P 25А позволяет вручную выбирать активный источник без автономного АВР.
• На участке конвейера два двигателя работают в противофазе - переключатель используется для изменения направления вращения через изменение чередования фаз.
• В мастерской с несколькими станками - переключатель выбирает питание одного из трёх потребителей, чтобы избежать параллельного подключения.

Практические советы

• Перед первым включением проверьте, что все клеммы плотно затянуты - особенно важно при использовании алюминиевых проводов.
• При работе с резервным генератором всегда отключайте основную сеть до начала переключения - иначе возможен пробой между сетями.
• Маркируйте каждую сторону переключателя: “Основная сеть”, “Резерв”, “Выкл.” - так минимизируется вероятность ошибки при эксплуатации.
• Если нужна защита от внешнего воздействия - поместите переключатель внутрь герметичного щита с классом защиты IP54+.
• При замене старого аппарата - учтите, что TPS-63 4P 25А имеет глубину 71 мм. Это больше, чем у обычных автоматов - возможно, придётся менять весь корпус щита.
