Тройник для напольного кабель-канала DSP G сер. DKC 05916 ДКС

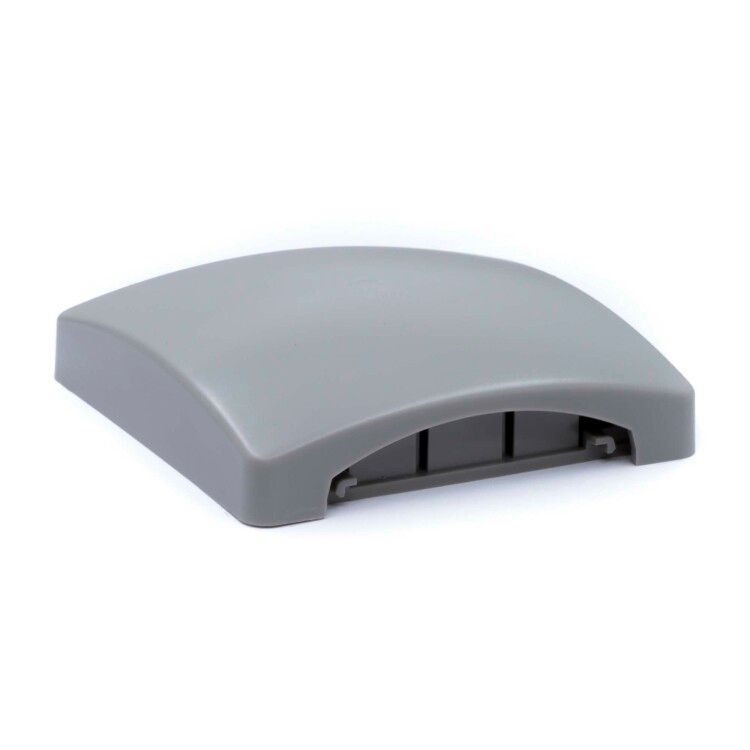

Тройник для напольного канала DSP G 75x17 мм, серый - элемент системы In-liner Front от DKC, предназначенный для организованной прокладки кабелей в офисах и больших открытых пространствах. Этот тройник позволяет разветвить кабель-канал в трех направлениях, сохранив целостность проводки и эстетичный вид напольной системы.

Назначение и область применения

Тройник для напольного канала DSP G 75x17 мм, серый используется для создания ответвлений в напольных кабель-каналах системы In-liner Front. Подходит для прокладки силовых и слаботочных кабелей в офисах, торговых зонах, центрах обработки данных и других помещениях с открытым типом проводки. Применяется там, где требуется перенаправление кабелей без изменения уровня пола - например, к рабочим местам, столам, стеновым розеткам или башенкам Bus.

Технические характеристики

• Тип изделия: T-образный угол для кабель-канала
• Количество вводов: 3
• Количество отсеков: 3 - каждый ввод имеет собственный канал, исключающий пересечение кабелей между ветвями
• Тип соединения: защелка - быстрый монтаж без инструментов, фиксация с плотным прилеганием к основному каналу
• Материал: ПВХ (без галогенов) - устойчив к механическим повреждениям, не выгорает под УФ-излучением, легко моется
• Габариты: ширина 75 мм, высота 17 мм - соответствуют стандартному профилю напольного канала DSP G
• Цвет: светло-серый - сочетается с другими элементами серии In-liner Front
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, не обеспечивает защиту от воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, без повышенной влажности и экстремальных температур

Совместимость и монтаж

Тройник для напольного канала DSP G 75x17 мм, серый совместим только с напольными каналами серии In-liner Front того же размера (75×17 мм). Соединение осуществляется методом защелки: достаточно совместить пазы на торцах канала и тройника, затем надавить до характерного щелчка. Для герметичности рекомендуется использовать резиновые уплотнители, входящие в комплект основного канала. Не требует сверления, клея или крепежа. Установка возможна на любые ровные, чистые поверхности - бетон, плитку, ламинат.

Безопасность и стандарты

Изделие выполнено из галоген-free ПВХ, что снижает выделение токсичных веществ при нагреве. Соответствует требованиям безопасности для внутренней прокладки кабелей в офисных помещениях. Степень защиты IP40 достаточна для сухих помещений, но не допускает использование в сырых зонах, на улице или рядом с источниками жидкости.

Преимущества

• Быстрая установка благодаря системе защелки - экономит время при монтаже
• Три отдельных отсека предотвращают запутывание кабелей и позволяют разделять силовые и слаботочные линии
• Высокая прочность материала - выдерживает давление от колес стульев, тележек и легких механизмов
• Эстетичная глянцевая поверхность - не портится со временем, не теряет цвет даже при постоянном освещении
• Не содержит галогенов - безопаснее при возгорании, соответствует экологическим нормам для офисных интерьеров

Ограничения применения

• Не предназначен для использования во влажных средах (ваннные комнаты, кухни, подвалы) - IP40 не защищает от влаги
• Не работает с каналами других серий или размеров - только с DSP G 75x17 мм
• Не рассчитан на значительные ударные нагрузки - не следует устанавливать под зонами активного движения тяжелой техники
• Не подходит для прокладки кабелей с высокой тепловой нагрузкой - максимальная температура окружающей среды +40C

Примеры использования

• Разветвление кабелей от центрального канала к трем рабочим местам за столами
• Подключение питания и сети к конференц-зоне через один точечный выход
• Обход препятствий (колонны, дверные проемы) с сохранением прямолинейности трассы
• Соединение с башенками Bus для вывода кабелей на уровень стола

Практические советы

• Перед монтажом проверьте, чтобы основной канал был правильно установлен и не имел перегибов - иначе тройник не защелкнется плотно
• Если планируете прокладывать много кабелей, используйте тройник только для распределения, а не для перегрузки - внутри каждого отсека не более 8–10 кабелей малого диаметра
• Часто забывают, что тройник не является переходником на другую высоту - он лишь меняет направление, не изменяя габариты
• Для удобства обслуживания оставляйте свободный доступ к месту соединения - не заделывайте его финишным покрытием
• Артикул 05916 всегда заказывайте в паре с основным каналом DSP G - они должны быть одной партии, чтобы гарантировать идеальное совпадение цвета и формы
