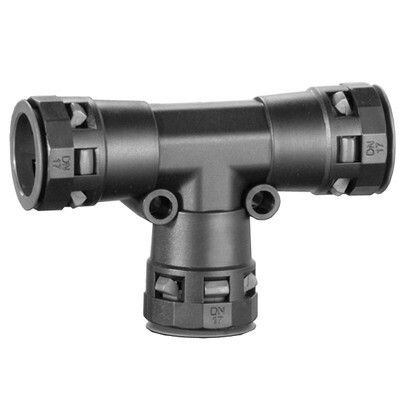

Тройник DN 17/17/17 мм. полиамид. цвет чёрный | PAT17N DKC ДКС

Тройник DKC (ДКС) pat17n — это T-образный соединитель из прочного полиамида для систем с трубами наружным диаметром 17 мм. Подходит для промышленной автоматизации, где важна герметичность, стойкость к перепадам температур и химическая инертность.

Назначение и область применения

Тройник DKC (ДКС) pat17n предназначен для создания ответвлений в трубопроводах из полиамидных труб одинакового диаметра. Обеспечивает T-образное соединение — три входа по 17 мм, расположенные под углом 90° друг к другу. Используется там, где требуется надёжная передача воздуха, воды, масла или других сред без протечек.

• Подходит для систем управления технологическими процессами на заводах
• Применяется в пневматических и гидравлических контурах станков, роботов, конвейеров
• Идеален для внешних установок благодаря защите от пыли и влаги

Технические характеристики

• Форма: T-образный тройник — три равноправных выхода под 90°
• Наружный диаметр трубы: 17 мм (соответствует внутреннему диаметру 18 мм — позволяет легко вставить трубу)
• Материал: Полиамид PA6.6 — высокопрочный термопластик с отличной жесткостью и долговечностью
• Цвет: Чёрный — обеспечивает маскировку в промышленной среде и повышает стойкость к УФ-излучению
• Диапазон рабочих температур: от -40 °C до +105 °C; кратковременно выдерживает до +150 °C
• Степень защиты: IP66 (без уплотнителей) / IP68 (при использовании уплотнителей PAR/PAPM) — полная защита от пыли и длительного погружения в воду
• Галогены: Отсутствуют — соответствует требованиям экологической безопасности RoHS
• Исполнение: Вставное — труба просто вводится в отверстие без клея или фитингов

Совместимость и монтаж

Тройник DKC (ДКС) pat17n совместим только с трубами из полиамида наружным диаметром 17 мм. Для получения степени защиты IP68 необходимо использовать комплектные уплотнители PAR или PAPM — они обеспечивают герметичность при погружении.

• Монтаж: труба вставляется в отверстие до упора — зажим происходит за счёт точного подбора диаметров
• Не требует инструментов — сборка вручную
• При необходимости демонтажа — труба легко вытягивается, не повреждая тройник
• Уплотнители PAR/PAPM устанавливаются внутри отверстий перед введением трубы

Безопасность и стандарты

• Соответствует нормам RoHS — не содержит галогенов, безопасен при горении и утилизации
• Степень защиты IP66/IP68 соответствует IEC 60529
• Материал PA6.6 прошёл проверку на стабильность при циклических нагрузках

Преимущества

• Высокая механическая прочность — выдерживает вибрацию и ударные нагрузки
• Устойчивость к широкому спектру химикатов — масло, бензин, растворители, щелочи
• Долговечность при экстремальных температурах — работает даже в холодильных камерах и рядом с нагревательными элементами
• Легкий вес — снижает нагрузку на трубопровод
• УФ-стабилизированный материал — не выцветает и не хрупнеет на солнце

Ограничения применения

• Не предназначена для работы с паром под давлением выше атмосферного — материал не рассчитан на высокое внутреннее давление
• Только для труб с наружным диаметром 17 мм — несовместим с другими размерами
• IP68 достигается только при обязательном применении уплотнителей PAR/PAPM — без них уровень защиты ниже
• Не рекомендуется для постоянного контакта с сильными кислотами (например, серной или азотной)

Примеры использования

• Система подачи сжатого воздуха на участке сборки — распределение потока к трём пневмоприводам
• Автоматический мойщик оборудования — подключение трёх форсунок через один тройник
• Заводская система охлаждения — разветвление жидкости в замкнутом контуре
• Установка на открытых площадках — например, в сельскохозяйственной технике, где возможны дожди и запыление

Практические советы

• Перед монтажом проверьте, что труба имеет точно 17 мм наружного диаметра — отклонение более ±0,3 мм может вызвать утечку
• Если используется в условиях повышенной влажности или мытья — всегда применяйте уплотнители PAR/PAPM
• При частом обслуживании системы выбирайте тройники с маркировкой “Reversible” — они лучше переносят многократные разъединения
• Храните в сухом месте, избегая прямого солнечного света — хотя материал УФ-стабилен, длительное воздействие может снизить срок службы
• Тройник DKC (ДКС) pat17n — часть серии Octopus — все элементы этой серии взаимозаменяемы и совместимы между собой
