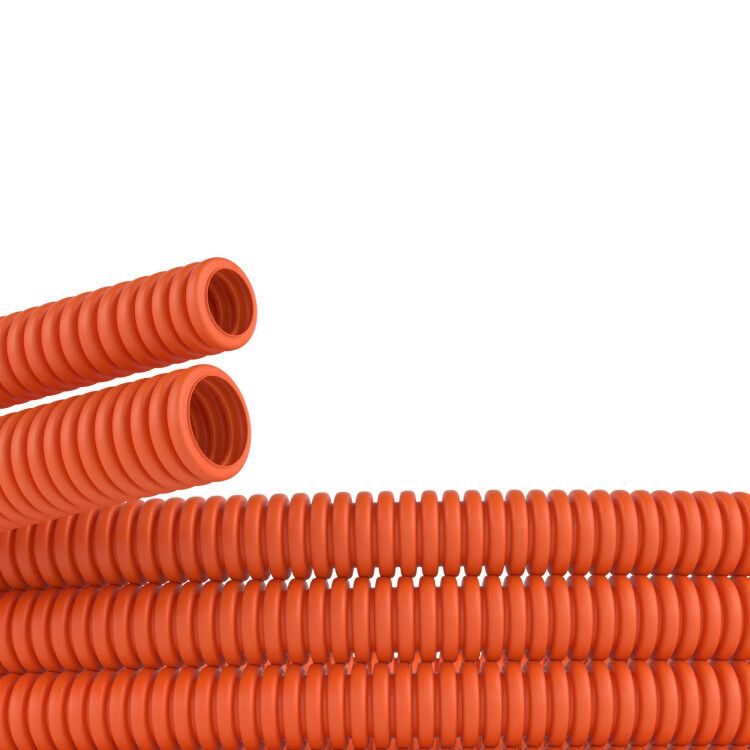

Труба гофрированная ПНД гибкая тяжелая d16мм без протяжки оранж. (уп.100м) DKC 70516 ДКС

Труба ПНД гибкая гофрированная d16мм тяжелая без протяжки 100м оранжевый от DKC (ДКС), артикул 70516, предназначена для скрытой прокладки кабелей и проводов в бетоне, штробах и стяжках. Её гибкая гофрированная конструкция обеспечивает надёжную защиту при сложных маршрутах монтажа.

Назначение и область применения

Труба ПНД гибкая гофрированная d16мм тяжелая без протяжки 100м оранжевый используется для прокладки электрических, телефонных, компьютерных и телевизионных кабелей с рабочим напряжением постоянного или переменного тока. Подходит для скрытой установки внутри монолитного бетона, штроб в стенах, стяжек полов из несгораемых материалов. Не применяется для открытой прокладки на воздухе без дополнительной защиты от механических повреждений.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,9 мм - позволяет пропускать кабели до 8–10 мм в диаметре
• Материал: полиэтилен высокой плотности (HDPE) - устойчив к химическим воздействиям и старению
• Длина: 100 метров - одна катушка покрывает значительные участки без стыков
• Степень защиты IP55 - защищает от пыли и струй воды с любого направления
• Температура эксплуатации: от –40 C до +90 C - работает в холодных помещениях и рядом с нагревательными элементами
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус изгиба равен трём внешним диаметрам
• Прочность при сжатии: 320 Н - выдерживает давление при заливке бетоном
• Прочность на разрыв: 200 Н - устойчива к растяжению при монтаже
• Ударопрочность: уровень 6 - выдерживает случайные удары при укладке
• Устойчивость к УФ-излучению - не теряет форму и цвет при краткосрочном воздействии света
• Маслостойкость - не разрушается при контакте с маслами и жирами
• Отсутствие галогенов - при возгорании не выделяет токсичных газов
• Продольный разрез и продольные прорези - позволяют легко открывать трубу для замены кабеля без её полного удаления
• Цвет: оранжевый (RAL 2004) - визуально отличает коммуникации от других систем

Совместимость и монтаж

Труба ПНД гибкая гофрированная d16мм тяжелая без протяжки 100м оранжевый совместима со всеми типами изолированных проводов и кабелей, включая NYM, VVG, FTP, коаксиальные и телефонные. Монтаж возможен вручную: труба легко гнётся, не требует специальных инструментов. Для фиксации используйте пластиковые хомуты или крепления через каждые 1–1,5 м. Кабель вводится через один из концов - протяжка отсутствует, поэтому перед укладкой убедитесь, что кабель уже подготовлен. После укладки в бетон или штробы не требуется герметизация - IP55 достаточна для условий скрытой прокладки.

Безопасность и стандарты

Изделие соответствует ТУ 3491-011-47022248-2003. Обеспечивает самозагасание пламени (распространение горения есть - значит, не является самозатухающим, но не способствует распространению огня). Не содержит галогенов, что снижает риск образования ядовитых паров при перегреве. Соответствует требованиям безопасности для внутренних электромонтажных работ в зданиях.

Преимущества

• Высокая эластичность - проходит через изгибы и препятствия без потери целостности
• Ударопрочность и сопротивление сжатию - сохраняет форму даже при заливке бетоном
• Широкий температурный диапазон - можно использовать в неотапливаемых помещениях и рядом с источниками тепла
• Легкий вес и удобная намотка на 100 м - снижают трудозатраты при транспортировке и укладке
• Продольные прорези - позволяют менять кабель без демонтажа всей системы
• Оранжевый цвет - упрощает идентификацию в комплексе инженерных коммуникаций

Ограничения применения

• Не предназначен для прямого наружного монтажа без защиты от механических нагрузок - хотя устойчив к УФ, он не рассчитан на длительное воздействие солнца и осадков
• Не рекомендован для прокладки в местах с частыми вибрациями или динамическими нагрузками - например, на движущихся механизмах
• Отсутствие протяжки - нельзя заправить кабель после укладки; все работы должны выполняться заранее
• Не подходит для прокладки силовых кабелей выше 1000 В - не имеет усиленной изоляции для высоковольтных систем
• Не следует применять в условиях постоянного погружения в воду - IP55 не гарантирует герметичность при затоплении

Примеры использования

• Прокладка сети Ethernet и видеокамер в стяжке пола офисного здания
• Скрытое проведение кабелей питания для розеток в бетонных стенах новостроек
• Установка телефонных линий в штробах между этажами многоквартирного дома
• Монтаж сигнализации и датчиков в технических коридорах с бетонными перекрытиями

Практические советы

• Перед укладкой проверьте, чтобы кабель помещался внутрь - максимальный внешний диаметр кабеля не должен превышать 9–10 мм
• При работе в бетоне используйте трубу сразу после раскатки - она может деформироваться при долгом хранении в согнутом состоянии
• Для длинных участков с несколькими изгибами лучше разбивать маршрут на секции по 20–30 м - так легче контролировать натяжение и избежать перегибов
• Если нужна возможность последующего обслуживания - выбирайте именно эту модель с продольным разрезом, а не цельную трубу
• Храните в сухом месте, избегая прямого солнечного света более чем на несколько дней - хоть материал устойчив к УФ, длительное воздействие может изменить цвет и жесткость
