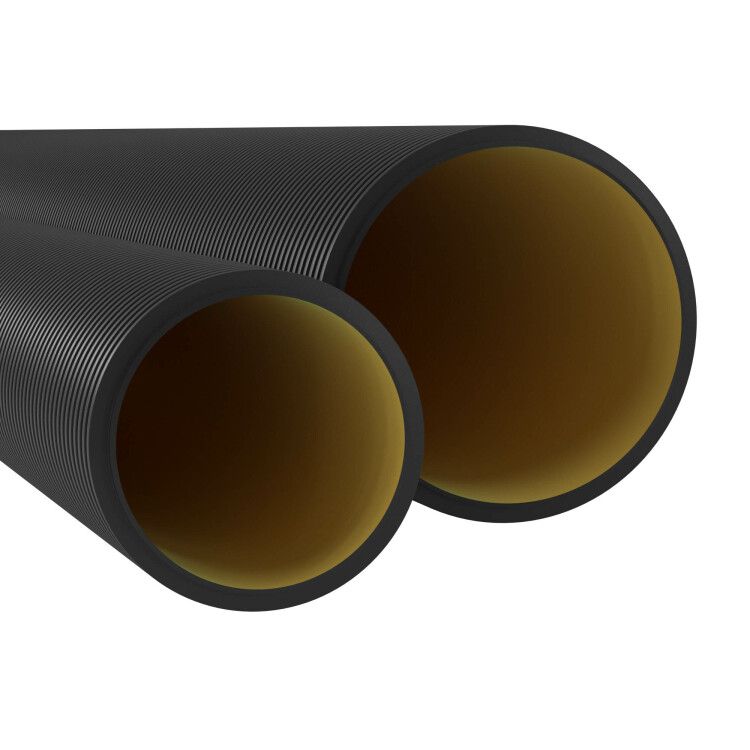

Труба гофрированная двустенная ПНД жесткая d160мм с муфтой для кабельной канализации SN6 750Н черн. (уп.6м) DKC 160916A-6K ДКС

Труба двустенная жесткая ПНД для кабельной канализации d160мм, SN6, 750-770Н, 6м, черная от DKC (ДКС) — это надежная защита кабелей в условиях высоких механических нагрузок и агрессивной среды. Артикул 160916a-6k обеспечивает долговечную работу в земле или бетоне благодаря двухслойной структуре и высокой жесткости.

Назначение и область применения

Труба предназначена для прокладки силовых и контрольных кабелей в системах кабельной канализации. Подходит для скрытых монтажей: в грунте, под дорожным покрытием, внутри бетонных конструкций. Применяется там, где требуется защита от сдавливания, ударов и химического воздействия — например, под автодорогами, железными путями, в промышленных зонах и на объектах с интенсивной нагрузкой.

Технические характеристики

• Наружный диаметр: 160 мм
• Внутренний диаметр: 137 мм
• Материал: полиэтилен низкого давления (ПНД)
• Форма: ребристая (гофрированная) с двумя стенками — внешняя черная, внутренняя желтая
• Кольцевая жесткость: SN6 (способна выдерживать нагрузки до 6 кН/м²)
• Длина одного отрезка: 6 метров
• Диапазон рабочих температур: от -40 °C до +90 °C
• Минимальный радиус изгиба: 6400 мм (не рекомендуется изгибать меньше этого значения)
• Степень защиты: IP44 (защита от предметов >1 мм и брызг), IP55 (пылевлагозащищенная), IP67 (полную защиту от пыли и временного погружения в воду)
• Цвет: черный (внешняя стенка), желтый (внутренняя стенка)
• Поверхность: необработанная, без дополнительного покрытия

Совместимость и монтаж

Каждый отрезок трубы поставляется с одной соединительной муфтой — она обеспечивает герметичное и прочное соединение между секциями. Для сборки достаточно вставить одну трубу в муфту до упора. Соединения не требуют клея или сварки.

Установка возможна только в скрытом исполнении: в траншее, под бетоном, в канале ЖБИ. Недопустим открытый монтаж на поверхности. Труба не рассчитана на механическую обработку после установки — нельзя просверливать, резать под углом или деформировать.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД соответствует нормам для кабельной канализации и не содержит токсичных добавок. Высокая кольцевая жесткость SN6 гарантирует сохранение формы под нагрузкой, что снижает риск повреждения кабелей.

Преимущества

• Двухслойная конструкция: жесткий внешний слой защищает от внешних нагрузок, гладкая внутренняя стенка облегчает протяжку кабелей
• Высокая устойчивость к химическим веществам, включая солевые растворы и нефтепродукты
• Экологически безопасный материал — не выделяет вредных веществ при нагреве
• Долгий срок службы — более 50 лет при правильном монтаже
• Легкий вес — удобнее транспортировать и монтировать по сравнению с металлическими аналогами

Ограничения применения

• Запрещено применение на открытом воздухе без защиты от УФ-лучей — хотя труба черная, длительное прямое солнечное излучение может вызвать старение материала
• Не используется для транспортировки жидкостей или газов — только для защиты кабелей
• Нельзя применять в местах с постоянным погружением в воду выше уровня IP67 (например, в водоемах или колодцах с постоянным уровнем воды)
• Не подходит для монтажа в условиях частых температурных скачков выше +90 °C — например, рядом с паровыми трубопроводами
• Минимальный радиус изгиба 6400 мм — при меньших радиусах возможна потеря герметичности и трещины в стенке

Примеры использования

• Защита кабелей высокого напряжения под проезжей частью городской дороги
• Прокладка оптоволоконных линий вдоль железнодорожного полотна
• Кабельная канализация в промышленных цехах с тяжелым оборудованием
• Устройство многоканальных каналов для групповой укладки кабелей в блочных конструкциях
• Прокладка в бетонных плитах фундаментов зданий

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 137 мм подходил для вашего кабеля — учтите диаметр оболочки и запас на протяжку
• При укладке в траншею используйте песчаную подушку — это предотвращает локальные перегрузки на стенки трубы
• Соединяйте трубы только с помощью входящих в комплект муфт — не применяйте сторонние элементы без согласования с производителем
• При работе в холодную погоду ниже -20 °C прогрейте трубу перед изгибом — даже при минимальном радиусе изгиба материал становится хрупче
• Артикул 160916a-6k совместим с другими трубами серии Octopus от DKC — можно комбинировать с фитингами и переходниками этой же серии
