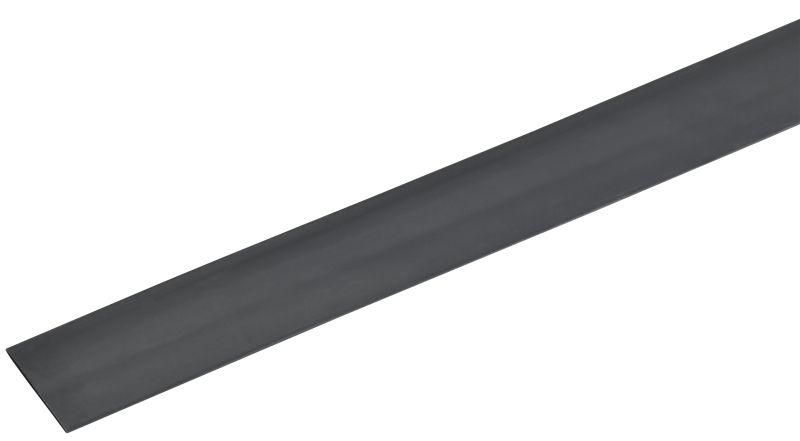

Трубка термоусадочная ТТУ 20/10 черная 1м | UDR10-020-010-001-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 20/10 черная 1 метр от бренда GENERICA - тонкостенный изоляционный элемент на основе полиэтилена, который надежно защищает и изолирует электрические соединения после тепловой усадки. Артикул udr10-020-010-001-k02-g подходит для монтажа в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Трубка термоусадочная ТТУ 20/10 черная 1 метр используется для:

• Электрической изоляции соединений проводов, клемм и пайки;
• Механической защиты мест скруток, опрессовок и ответвлений;
• Маркировки кабелей и жил по цвету или другим признакам;
• Герметизации участков кабельных трасс в условиях воздействия влаги и пыли.

Подходит для работы в распределительных щитах, на производстве, в автомобилестроении и бытовой электронике.

Технические характеристики

• Тип: термоусаживаемая, коэффициент усадки 2:1 - при нагреве диаметр уменьшается вдвое.
• Диаметр до усадки: 22 мм - позволяет легко одеть на крупные соединения или кабели.
• Диаметр после усадки: 12 мм - плотно облегает изолируемую поверхность.
• Материал: полиэтилен высокого давления (ПЭВД) - гибкий, химически стойкий, долговечный.
• Толщина стенки после усадки: 0,6 мм - достаточна для базовой изоляции, но не для высоких механических нагрузок.
• Исполнение: тонкостенная - легкая, экономичная, не увеличивает объем сборки.
• Рабочая температура: от –30 C до +125 C - выдерживает экстремальные условия, включая нагрев от оборудования.
• Цвет: черный - универсальный, не выгорает на свету, маскирует загрязнения.
• Длина: 1 метр - стандартная длина для одного соединения; можно резать на части.

Совместимость и монтаж

Трубка термоусадочная ТТУ 20/10 черная 1 метр совместима с любыми медными и алюминиевыми проводниками, кабелями с внешним диаметром до 20 мм перед усадкой. Для установки требуется фен для термоусадки или равномерно прогреваемый источник тепла (не открытый пламя!).

Перед монтажом:

• Очистите поверхность от грязи, жира и острых кромок;
• Наденьте трубку так, чтобы она перекрывала место соединения минимум на 5–10 мм с каждой стороны;
• Нагревайте равномерно, начиная с центра, двигаясь к краям - это предотвращает образование воздушных пузырей.

Не используйте для герметизации под напряжением выше 1 кВ - материал не предназначен для высоковольтной изоляции.

Безопасность и стандарты

Трубка термоусадочная ТТУ 20/10 соответствует требованиям к электроизоляционным материалам для низковольтных систем. Материал не поддерживает горение, не содержит свинца и других запрещенных веществ. Применима в соответствии с ГОСТ Р 50489-93 для изоляции соединений до 1000 В переменного тока.

Преимущества

• Высокий коэффициент усадки 2:1 - удобна для сложных форм соединений;
• Стойкость к перепадам температур - сохраняет эластичность даже при –30 C;
• Тонкостенная конструкция - минимальное увеличение диаметра после монтажа;
• Черный цвет - не требует дополнительной маркировки, хорошо сочетается с большинством кабелей;
• Производится компанией GENERICA - проверенные составы, стабильное качество партий.

Ограничения применения

• Не применяется для изоляции под напряжением более 1 кВ - недостаточная толщина и класс изоляции;
• Не рекомендована для постоянного контакта с растворителями, маслами и агрессивными химикатами - возможна деформация материала;
• Не подходит для наружной эксплуатации без дополнительной защиты от УФ-лучей - хотя черный цвет замедляет старение, длительное пребывание на солнце снижает срок службы;
• Не является водонепроницаемой герметичной оболочкой - для герметизации нужна специальная трубка с клеевым слоем.

Примеры использования

• Изоляция места пайки в печатной плате или блоке управления;
• Защита соединения между кабелем и клеммной колодкой в щитке;
• Маркировка фазных проводов в трехфазной сети;
• Обмотка кабеля в автоматических линиях для предотвращения перегиба;
• Закрытие концов многожильных проводов для предотвращения расслоения.

Практические советы

• Выбирайте длину с запасом - лучше взять 1,5–2 см больше, чем ширина соединения, чтобы гарантировать плотную усадку;
• При работе в холодном помещении (ниже +5 C) предварительно согрейте трубку руками - это ускорит процесс усадки;
• Не перегревайте - при температуре выше 150 C материал может оплавиться или потрескаться;
• Если нужно закрыть несколько соединений подряд - используйте одну трубку, но следите, чтобы не было зазоров между участками;
• Артикул udr10-020-010-001-k02-g - идеально подходит для серийного производства, где важна стандартизация и скорость монтажа.
