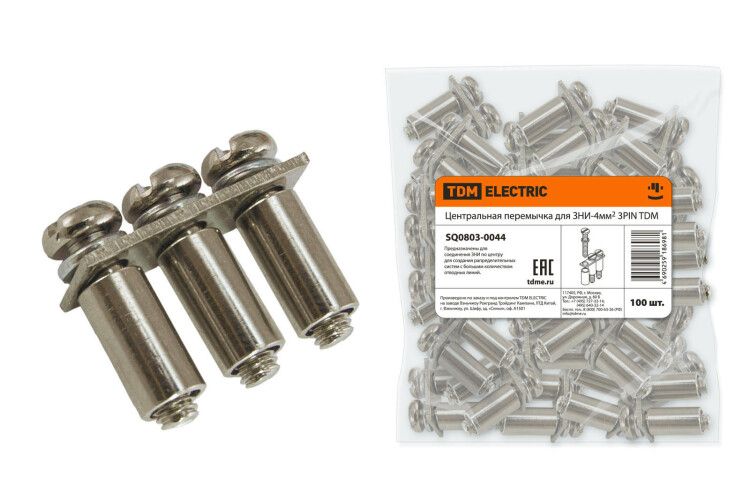

Центральная перемычка для ЗНИ-4мм2 3PIN | SQ0803-0044 TDM

Центральная перемычка для клеммных блоков ЗНИ-4мм2 3PIN от TDM ELECTRIC (арт. sq0803-0044) предназначена для надёжного электрического соединения трёх соседних клемм в одном ряду, обеспечивая передачу тока между выводами без необходимости прокладывать отдельные провода.

Назначение и область применения

Эта перемычка используется внутри распределительных шкафов, силовых щитов и технологического оборудования для создания параллельных цепей. Применяется там, где требуется связать три точки с одинаковым потенциалом - например, фазы, ноль или землю на нескольких клеммах одного блока. Подходит для систем автоматизации, управления двигателями, освещением и других задач, требующих компактного и безопасного соединения.

Технические характеристики

• Количество зажимов: 3 - позволяет замкнуть три последовательные клеммы одним элементом;
• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитана на работу в сетях переменного тока до 400 В;
• Способ монтажа: винтовой - устанавливается путём затяжки винтов на клеммных блоках ЗНИ-4мм2;
• Габариты: размер модуля 0,01 мм - указывает на минимальную ширину, соответствующую шагу клеммного блока; фактическая длина определяется конструкцией трёхзажимного соединения;
• Цвет: серебристый - благодаря металлическому корпусу и контактным поверхностям;
• Материал контактов: латунь с гальваническим покрытием - обеспечивает низкое переходное сопротивление и долгий срок службы;
• Прижимные колодки: никелированная сталь - устойчивы к окислению и обеспечивают прочный зажим;
• Корпус: негорючий полиамид PA66 - сохраняет форму при нагреве, не распространяет пламя.

Совместимость и монтаж

Перемычка совместима исключительно с клеммными блоками серии ЗНИ-4мм2, имеющими стандартный шаг и тип зажима. Установка выполняется просто: вставьте перемычку в нужные клеммы и закрутите винты так же, как при подключении провода. Никаких адаптеров или инструментов кроме отвертки не требуется. Обязательно проверяйте плотность затяжки - недостаточное усилие вызовет нагрев, избыточное - повредит резьбу.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих требованиям безопасности для электрооборудования: негорючий корпус (PA66) и меднолатунные контакты снижают риск возгорания. Хотя явного указания на соответствие ГОСТ или IEC нет, материалы и параметры (ток 32А, напряжение 400В) соответствуют практикам европейских норм для аналогичных решений. Для работы в условиях повышенной влажности или агрессивной среды рекомендуется использовать в защищённых шкафах IP54 и выше.

Преимущества

• Устраняет необходимость в дополнительных проводах - экономит место и время монтажа;
• Высокая механическая прочность - корпус и контакты не деформируются даже после многократных демонстраций;
• Стабильный контакт - никелирование предотвращает окисление, латунь гарантирует низкое сопротивление;
• Не требует обслуживания - после установки работает без контроля весь срок службы;
• Легко отличить от обычных клемм - серебристый цвет и форма позволяют быстро найти её в шкафу.

Ограничения применения

• Подходит только для клеммных блоков ЗНИ-4мм2 - несовместима с другими сериями (например, WAGO, Phoenix Contact);
• Не предназначен для частых отсоединений - постоянное использование в режиме “вкл./выкл.” может повредить зажимы;
• Запрещено применять в цепях с импульсными токами свыше 32 А - возможен перегрев и выход из строя;
• Не используйте вне герметичных шкафов - открытые условия увеличивают риск попадания пыли и влаги на контакты.

Примеры использования

• Объединение трёх фаз L1–L2–L3 в однофазном участке управления двигателем;
• Связка нулевых клемм в распределительном щите для группового заземления;
• Создание общей шины питания для нескольких датчиков в одной секции станка;
• Формирование цепи сигнализации через несколько клемм в контроллере PLC.

Практические советы

• Перед установкой убедитесь, что все клеммы свободны и не имеют следов перегрева;
• Проверяйте посадочные места - если они сломаны или расширены, перемычка не будет держаться;
• Не комбинируйте эту модель с перемычками другого типа - различаются глубина и форма зажимов;
• При работе в высоковлажных помещениях периодически проверяйте температуру контактов термокамерой;
• Храните запасные экземпляры - эта деталь часто становится бутылочным горлом при ремонте шкафа.
