Цепь резистивно-емкостная SR2-A для NC1-09-32 AC 380В-440В CHINT 228522

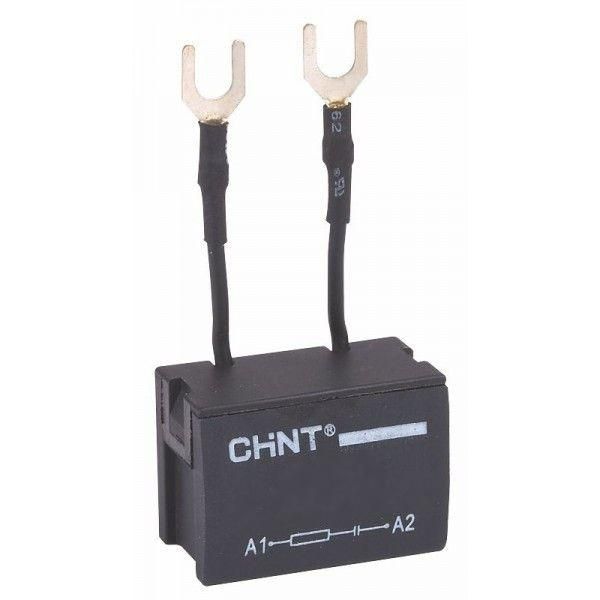

Резистивно-емкостная цепь SR2-A для NC1-09-32 AC/DC 380В-440В от бренда CHINT - это модуль подавления электромагнитных помех, предназначенный для защиты автоматических выключателей серии NC1-09-32 от высокочастотных импульсов, возникающих при коммутации нагрузок. Устройство устанавливается напрямую на контакторы и обеспечивает стабильную работу в сетях до 440 В переменного и постоянного тока.

Назначение и область применения

Резистивно-емкостная цепь SR2-A используется для гашения электромагнитных помех, которые возникают при включении и выключении катушек контакторов, реле и других индуктивных нагрузок. Без такого фильтра высокочастотные импульсы могут вызывать ложные срабатывания чувствительной аппаратуры, сбои в работе PLC, радиопомехи и снижение надёжности системы управления. Применяется исключительно совместно с автоматическими выключателями серии NC1-09-32 от CHINT. Подходит для установки в панелях управления станков, конвейеров, насосных систем и другого промышленного оборудования.

Технические характеристики

• Тип: Модуль подавления электромагнитных помех
• Номинальное напряжение: AC/DC 380–440 В
• Совместим с: NC1-09-32 (серия NC Аксессуары)
• Производитель: CHINT
• Артикул: 228522

Совместимость и монтаж

Резистивно-емкостная цепь SR2-A крепится непосредственно на корпус контактного устройства NC1-09-32 через специальные клеммы. Установка возможна только на модели из серии NC1-09-32 - другие контакторы не поддерживаются. Для монтажа необходимо отключить питание, снять крышку контактора и зафиксировать модуль на предусмотренных для этого креплениях. Никаких внешних проводов или соединений не требуется - всё работает через штатный интерфейс. После установки проверьте плотность посадки и отсутствие механического люфта.

Безопасность и стандарты

Устройство соответствует требованиям международных норм на подавление ЭМИ (электромагнитных interference) для промышленного оборудования. Сертифицировано в рамках системы качества CHINT, однако официальное указание конкретных стандартов (например, IEC 60947) в предоставленных данных отсутствует.

Преимущества

• Интегрированное решение - не требует внешней проводки
• Защищает чувствительную электронику от скачков напряжения
• Увеличивает срок службы контактов контактора за счёт снижения дугового эффекта
• Простой монтаж без дополнительных инструментов
• Высокая надёжность благодаря использованию качественных элементов от CHINT

Ограничения применения

• Не применяется с другими сериями контакторов - только с NC1-09-32
• Не предназначен для работы при напряжениях выше 440 В или ниже 380 В
• Не заменяет входные фильтры питания - действует только на стороне катушки контактора
• Не рассчитан на частые перегрузки или длительные режимы сверхтоков

Примеры использования

• Станки с ЧПУ - предотвращение сбоев в управлении из-за помех от включения исполнительных двигателей
• Ленточные конвейеры - стабилизация сигнала от датчиков при включении мощных реле
• Автоматические линии упаковки - снижение количества ложных срабатываний контроллеров
• Системы водоснабжения - защита частотных преобразователей от импульсов от насосных реле

Практические советы

• Перед установкой убедитесь, что ваш контактор именно модель NC1-09-32 - иначе модуль не подойдёт
• Не используйте SR2-A в качестве самостоятельного фильтра - он работает только в паре с NC1-09-32
• Проверяйте температурный режим окружающей среды: при температурах выше +55 C эффективность может снижаться
• При замене старого модуля - всегда используйте оригинальный артикул 228522 от CHINT, чтобы сохранить гарантию и соответствие техническим условиям
• Если после установки наблюдаются помехи - проверьте заземление панели и целостность всех соединений
