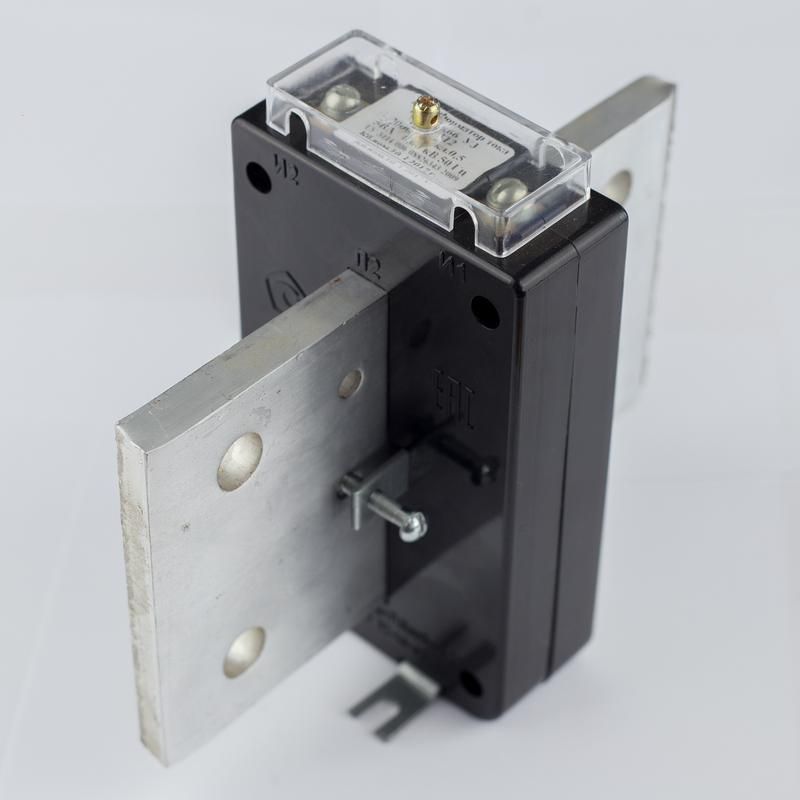

Трансформатор тока Т-0.66 2000/5А кл. точн. 0.5 5В.А Кострома ОС0000031283 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 5 ВА 2000/5 класс точности 0.5 от бренда ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Артикул ос0000031283 используется в энергообъектах с напряжением до 660 В.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 5 ВА 2000/5 класс точности 0.5 преобразует большие токи (до 2000 А) в стандартный вторичный сигнал 5 А. Это позволяет подключать к нему счетчики, амперметры, реле защиты и другие приборы без прямого контакта с силовой цепью. Применяется в распределительных устройствах, на вводах крупных потребителей, в системах автоматизации и релейной защиты промышленных объектов.

Технические характеристики

• Номинальный первичный ток: 2000 А - максимальный рабочий ток, который можно измерять через трансформатор;
• Номинальный вторичный ток: 5 А - выходной ток, стандартизованный для подключения измерительных приборов;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Класс точности: 0.5 - погрешность измерения не превышает +-0,5% в рабочем диапазоне нагрузки;
• Рабочее напряжение: 660 В - максимальное напряжение изоляции между первичной и вторичной цепями;
• Коэффициент безопасности FS 10 - при КЗ ток во вторичной обмотке не превысит в 10 раз номинальный, что защищает приборы от перегрузки;
• Однофазное исполнение - рассчитан на работу в одной фазе сети;
• Одна вторичная обмотка - поддерживает один канал измерения или защиты;
• Монтажное исполнение: с шиной - устанавливается прямо на токоведущую шину без дополнительных креплений;
• Присоединение вторичной обмотки: винтовые зажимы - надежное и проверенное соединение для проводов сечением до 4 мм2.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 5 ВА 2000/5 класс точности 0.5 монтируется на шину с габаритами, соответствующими его внутреннему проходному отверстию. Убедитесь, что толщина шины не превышает допустимый размер - в противном случае возможен неплотный контакт и нагрев. Вторичную цепь подключайте только после отключения питания. Никогда не оставляйте вторичную обмотку разомкнутой при протекании тока в первичной цепи - это вызывает опасное повышение напряжения и риск пробоя изоляции.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 5 ВА 2000/5 класс точности 0.5 сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Коэффициент безопасности FS 10 гарантирует, что при аварийных режимах (например, КЗ) напряжение на выводах вторичной обмотки не достигнет значений, способных повредить подключенные приборы. Обеспечена электрическая изоляция между первичной и вторичной цепями на уровне 660 В.

Преимущества

• Высокая точность класса 0.5 - идеально для учета электроэнергии и контроля качества;
• Простая установка на шину - экономит время монтажа и исключает необходимость в разрыве цепи;
• Защита от перегрузок благодаря FS 10 - продлевает срок службы измерительных приборов;
• Надежное винтовое присоединение - минимизирует риск окисления и плохого контакта;
• Стандартный выход 5 А - совместим с большинством промышленных приборов и реле.

Ограничения применения

• Не применяется в сетях выше 660 В - превышение напряжения недопустимо;
• Не предназначен для работы с постоянным током - работает только в переменных сетях 50–60 Гц;
• Максимальная нагрузка 5 В·А - нельзя подключать несколько приборов одновременно, если суммарная мощность превышает этот порог;
• Только одна вторичная обмотка - невозможно использовать для нескольких целей (например, измерение + защита) без внешних делителей;
• Не рекомендован для частых отключений под нагрузкой - может вызвать импульсы напряжения на вторичке.

Примеры использования

• Подключение к счетчикам активной и реактивной энергии на вводе в цех с мощностью более 1 МВт;
• Интеграция в системы релейной защиты двигателей, компрессоров и насосов;
• Измерение тока в распределительных щитах 0,4–0,66 кВ на предприятиях пищевой, химической и металлургической отраслей;
• Контроль нагрузки на главных шинах подстанций малой мощности.

Практические советы

• Перед монтажом проверьте соответствие диаметра шины внутреннему проходу трансформатора - не используйте адаптеры, если они не указаны в документации;
• При подключении вторичной цепи всегда закорачивайте выводы перед отключением первичного тока - это предотвращает возникновение высокого напряжения;
• Выбирайте кабель сечением не менее 2,5 мм2 для вторичной обмотки, особенно при длине более 10 метров;
• Не устанавливайте рядом с источниками сильных магнитных полей - это может исказить показания;
• Проверяйте герметичность и состояние корпуса при ежегодном техобслуживании - особенно в условиях повышенной влажности или запыленности.
