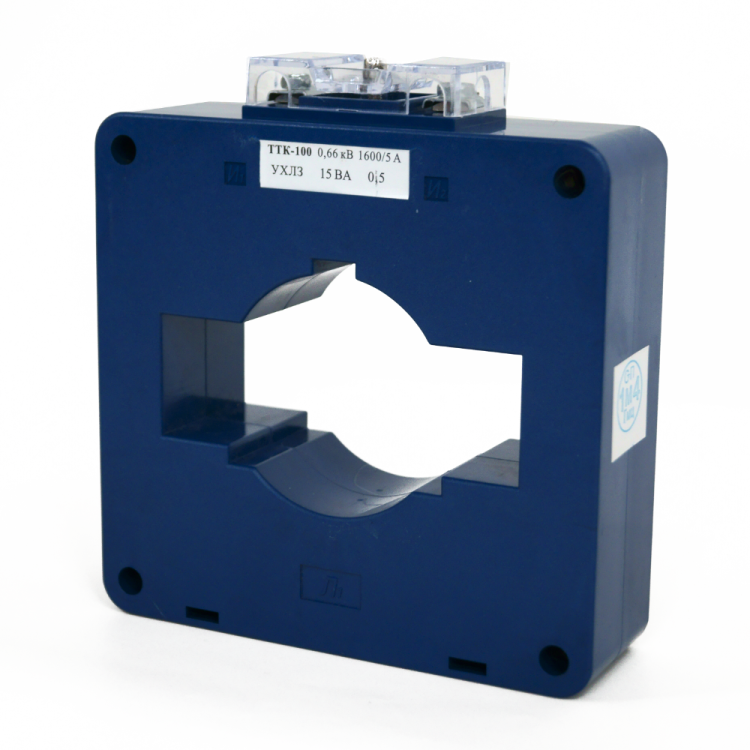

Измерительный трансформатор тока ТТК-100-2500/5А-10ВА-0,5S-УХЛ3-КЭАЗ - 266579

Трансформатор тока ТТК-100 2500/5А 10ВА 0,5S УХЛ3 от КЭАЗ предназначен для преобразования больших токов до 2500 А в безопасный сигнал 5 А для подключения измерительных приборов, устройств защиты и автоматики. Этот однофазный трансформатор с окном применяется в распределительных устройствах 0,66 кВ и отличается высокой точностью класса 0,5S.

Назначение и область применения

Трансформатор тока ТТК-100 2500/5А 10ВА 0,5S УХЛ3 используется для передачи сигнала тока в системы измерения, защиты, автоматики и сигнализации в сетях переменного тока 0,66 кВ, 50 Гц. Подходит для установки на токоведущих шинах или кабелях в щитах, подстанциях и распределительных пунктах. Применяется в промышленных объектах: цехах, насосных станциях, системах энергообеспечения.

Технические характеристики

• Номинальный первичный ток: 2500 А - максимальный рабочий ток, который трансформатор способен точно измерить;
• Номинальный вторичный ток: 5 А - выходной сигнал для подключения счетчиков, реле, анализаторов;
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала);
• Диаметр отверстия: 62 мм - позволяет проходить через него шину или кабель соответствующего сечения;
• Номинальная вторичная полная мощность: 0 В·А - указано как 0, что означает отсутствие заданной нагрузки; фактическая допустимая нагрузка зависит от подключаемого оборудования (обычно до 10 В·А согласно названию);
• Фактор ограничения перенапряжения (FS): 10 - предел, при котором трансформатор сохраняет работоспособность при перегрузках по току (до 10× номинала);
• Тип монтажа: с окном - токоведущая часть проходит через внутреннее отверстие, без необходимости разрывать цепь;
• Подключение вторичной обмотки: винтовые зажимы - надежное и удобное для многократного подключения;
• Степень защиты от прикосновения: да - корпус защищает от случайного контакта с токоведущими элементами;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности;
• Корпус: литой самозатухающий пластик - не поддерживает горение, устойчив к механическим воздействиям.

Совместимость и монтаж

Трансформатор тока ТТК-100 2500/5А 10ВА 0,5S УХЛ3 совместим с любыми приборами, рассчитанными на входной ток 5 А: электронные счетчики, реле защиты, аналитические модули, контроллеры. Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Протянуть токоведущую шину или кабель через отверстие 62 мм - не требуется разрезать проводник;
• Закрепить трансформатор на шине или крепежной планке;
• Подключить вторичную обмотку к измерительному устройству - соблюдать полярность (обозначена на корпусе);
• Закрыть прозрачную крышку и опломбировать клеммы - для предотвращения несанкционированного доступа.

Не используйте трансформатор с разомкнутой вторичной цепью - это вызывает опасное повышение напряжения!

Безопасность и стандарты

Трансформатор тока ТТК-100 2500/5А 10ВА 0,5S УХЛ3 соответствует требованиям ГОСТ Р 8.620–2015 и МЭК 61869-2. Корпус выполнен из самозатухающего материала, обеспечивающего пожарную безопасность. Защита от прикосновения соответствует IP20. Наличие пломбируемой крышки гарантирует целостность учета и соответствие нормам энергонадзора.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учета электроэнергии;
• Установка без разрыва цепи - экономия времени при монтаже и обслуживании;
• Широкий диапазон рабочих температур - надежная работа в холодных и влажных помещениях;
• Пломбируемый дизайн - соответствует требованиям Ростехнадзора и энергосбыта;
• Устойчивость к перегрузкам (FS=10) - снижает риск отказа при аварийных режимах.

Ограничения применения

• Не предназначен для работы при постоянном токе - только для переменного тока 50 Гц;
• Не следует использовать при вторичной нагрузке выше 10 В·А - возможна потеря точности;
• Работает только при замкнутой вторичной цепи - разрыв цепи может привести к пробою изоляции;
• Не рекомендован для установки в местах с постоянным воздействием химически активных сред (например, кислоты, растворители);
• Диаметр отверстия 62 мм исключает использование с кабелями большего сечения - проверьте внешний диаметр провода перед монтажом.

Примеры использования

• Учет потребления на главном вводе промышленного предприятия;
• Подключение к цифровому счетчику в распределительном щите 0,4 кВ;
• Обеспечение сигнала для реле перегрузки на двигателе 2,5 кА;
• Интеграция в систему SCADA для мониторинга токовой нагрузки на конвейере;
• Контроль баланса токов в трехфазной сети - при использовании трёх таких трансформаторов по фазам.

Практические советы

• Перед установкой проверьте, чтобы токоведущая шина была чистой и плотно прилегала к внутренней поверхности отверстия - это влияет на точность измерения;
• Выбирайте вторичную нагрузку (приборы) так, чтобы суммарная мощность не превышала 10 В·А - лучше оставлять запас 20%;
• Используйте медные перемычки минимальной длины между трансформатором и прибором - длинные провода увеличивают потери;
• При работе в условиях сильной вибрации дополнительно закрепите трансформатор на раме или кронштейне;
• Проверяйте наличие пломбы при каждом техническом осмотре - отсутствие пломбы может свидетельствовать о вмешательстве в систему учета.
