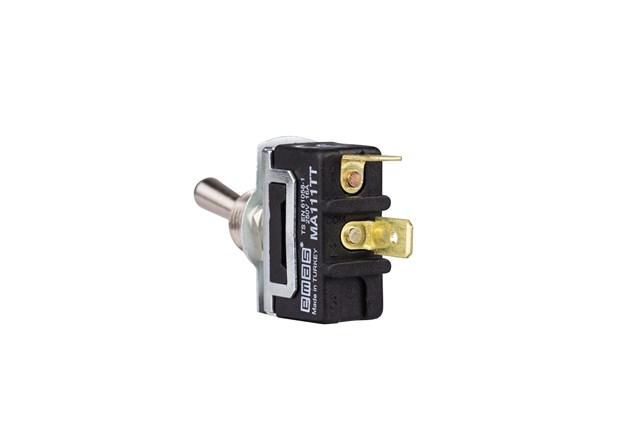

Переключатель ON-OFF 2 клеммы EMAS MA111T

Переключатель ON-OFF 2 клеммы от бренда EMAS с артикулом ma111t - это механический коммутирующий элемент для включения и отключения электрических цепей постоянного и переменного тока. Применяется в стационарных и мобильных системах управления, особенно там, где требуется высокая надёжность и компактность.

Назначение и область применения

Переключатель ON-OFF 2 клеммы используется для ручного или автоматического переключения электрических цепей. Подходит для управления оборудованием, где необходимо фиксированное положение «вкл/выкл» - например, в станках, конвейерах, системах автоматизации, радиоэлектронной аппаратуре специального назначения. Устанавливается в местах, доступных для механического воздействия - например, через упоры или рычаги, задающие положение объекта.

Технические характеристики

• Тип переключения: ON-OFF (двухпозиционный)
• Количество клемм: 2
• Номинальный ток (Ie): 16 А
• Номинальное напряжение (Ue): 250 В переменного тока
• Рабочий ток: от 10 А до 120 А (в зависимости от нагрузки и условий)
• Максимальная частота включений: 30 механических операций/мин, 15 электрических операций/мин
• Механический ресурс: 100 000 операций (мин.)
• Электрический ресурс: 10 000 операций (мин.)
• Рабочая температура: от –15 C до +85 C
• Относительная влажность: не более 80%
• Сопротивление контактов: ≤ 15 мОм
• Сопротивление изоляции: ≥ 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 1500 В переменного тока (1 минута)
• Корпус: термоустойчивый материал класса V0
• Стандарт: TS 1472 / EN 61058-1

Совместимость и монтаж

Переключатель ON-OFF 2 клеммы имеет стандартную двухклеммную конструкцию - подключение проводов осуществляется к двум контактным зажимам. Для монтажа требуются отверстия соответствующего размера - учитывайте габариты устройства при проектировании панели. Крепление обычно выполняется за счёт фланца или винтовых зажимов, предусмотренных конструкцией. Напряжение питания не выше 250 В переменного тока; при работе с токами свыше 16 А рекомендуется проверить нагрев контактов в условиях реальной нагрузки.

Безопасность и стандарты

Переключатель EMAS ma111t соответствует европейскому стандарту EN 61058-1, который регламентирует безопасность механических выключателей для бытового и аналогичного оборудования. Корпус выполнен из материала класса V0 - самозатухающего при возгорании, что снижает риск распространения пламени. Диэлектрическая прочность 1500 В обеспечивает защиту от пробоя при кратковременных перенапряжениях.

Преимущества

• Высокая надёжность контактов - минимальный износ даже при частых включениях
• Термоустойчивый корпус (класс V0) - сохраняет целостность при повышенных температурах
• Компактные габариты - удобен для установки в ограниченном пространстве
• Долгий срок службы - до 100 тысяч механических срабатываний
• Устойчивость к влаге - работает при влажности до 80%, без конденсации

Ограничения применения

• Не предназначен для коммутации токов выше 16 А длительно - при нагрузке 10–120 А требуется применение внешних устройств защиты (например, контакторов)
• Частота электрических включений ограничена 15 раз в минуту - превышение снизит срок службы контактов
• Не рассчитан на работу во взрывоопасных средах - отсутствует взрывозащита
• Не следует использовать в условиях постоянного воздействия воды - IP-защита не указана, значит, нет герметизации

Примеры использования

• Автоматическое отключение станка при достижении крайнего положения рабочего органа
• Ручной выключатель питания на пульте управления технологической линии
• Коммутация цепей управления в диагностическом оборудовании
• Функция «вкл/выкл» в портативных устройствах специального назначения

Практические советы

• При использовании в цепях с индуктивными нагрузками (двигатели, катушки) добавьте дугогашение или RC-цепь для продления жизни контактов
• Проверяйте плотность соединения проводов - слабый контакт вызывает нагрев и преждевременный выход из строя
• Избегайте установки рядом с источниками тепла выше +85 C - это сокращает срок службы изоляции
• Для частого использования (более 10 включений в час) убедитесь, что нагрузка не превышает 16 А
• При замене старого переключателя - совпадают ли тип крепления и размеры отверстий? Переключатель EMAS ma111t имеет стандартизованные габариты, но всегда сверьтесь с чертежом
