Угловая секция 90° 110x400 (LBI 90 114 VS FT) | 6217745 OBO Bettermann

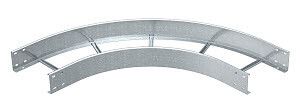

Угловая секция 90 градусов 110x400 оцинкованная горячим цинком LBI 90 114 FT, LBI 90 114 VS FT - элемент системы кабельной трассы OBO BETTERMANN, предназначенный для изменения направления кабельного лотка на 90° при сохранении высоты боковой стенки 110 мм. Применяется в промышленных и коммерческих объектах для прокладки силовых и слаботочных кабелей.

Назначение и область применения

Угловая секция LBI 90 114 FT используется для соединения двух участков кабельного лотка лестничного типа под прямым углом. Подходит для систем, где требуется изменить траекторию трассы без потери жесткости и прочности. Область применения - промышленные предприятия, заводы, распределительные пункты, серверные комнаты, объекты с высокой плотностью кабельной сети.

Технические характеристики

• Угол поворота: 90°
• Высота боковой стенки: 110 мм
• Ширина: 400 мм
• Внутренний радиус изгиба: 490 мм
• Материал: сталь
• Покрытие: горячее цинкование - защищает от коррозии в агрессивных средах
• Тип ступени: беззубцовый профиль - обеспечивает плавный ход кабеля, исключает повреждение изоляции
• Тип бокового профиля: плоский - упрощает монтаж и совмещение с другими элементами трассы

Совместимость и монтаж

Угловая секция LBI 90 114 FT совместима с кабельными лотками лестничного типа OBO BETTERMANN серии KTS, имеющими высоту боковой стенки 110 мм. Монтируется с помощью болтовых соединений или фиксирующих зажимов, предусмотренных конструкцией лотка. Для герметичности и механической устойчивости рекомендуется использовать комплектующие того же производителя. Установка выполняется на опорные конструкции с шагом, соответствующим нагрузкам на трассу.

Безопасность и стандарты

Изделие соответствует требованиям международных норм по электромагнитной совместимости и механической прочности. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Соответствует стандартам IEC 61537 для кабельных лотков.

Преимущества

• Горячее цинкование увеличивает срок службы до 25+ лет даже в сырых помещениях
• Беззубцовый профиль снижает риск повреждения кабелей при протяжке
• Плоский боковой профиль позволяет легко выравнивать и фиксировать секцию
• Радиус изгиба 490 мм обеспечивает безопасную прокладку кабелей с минимальным допустимым радиусом изгиба
• Совместимость с сериями KTS и другими продуктами OBO BETTERMANN упрощает масштабирование системы

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - только как часть кабельной трассы
• Не следует применять в средах с постоянным воздействием открытого огня или температур выше +80 C
• Подходит только для лотков с высотой боковой стенки 110 мм - несовместим с моделями 80 мм, 150 мм и другими
• Не заменяет переходники для вертикальных поворотов - для вертикальных перемещений требуются другие элементы

Примеры использования

• Переход кабельной трассы от горизонтального участка к вертикальному в производственном корпусе
• Обход колонн и трубопроводов в серверной комнате
• Смена направления трассы вдоль стены при прокладке вдоль технологических линий
• Соединение лотков в распределительных щитовых с ограниченным пространством

Практические советы

• При монтаже проверьте соответствие внутреннего радиуса 490 мм минимальному радиусу изгиба используемых кабелей - особенно важны для многожильных и оптоволоконных линий
• Используйте только крепеж, одобренный OBO BETTERMANN, чтобы не нарушить целостность покрытия
• При установке в местах с возможным попаданием воды - дополнительно герметизируйте стыки силиконовым составом, совместимым с цинком
• Для больших объемов кабелей - убедитесь, что ширина 400 мм достаточна для заполнения не более чем на 40–50%, согласно правилам прокладки
• Артикул LBI 90 114 VS FT указывает на версию с усиленной фиксацией - если нужна повышенная надежность крепления, выбирайте именно эту модификацию
