Угловая секция 90° 55x300 (GRB 90 530 G) | 6001947 OBO Bettermann

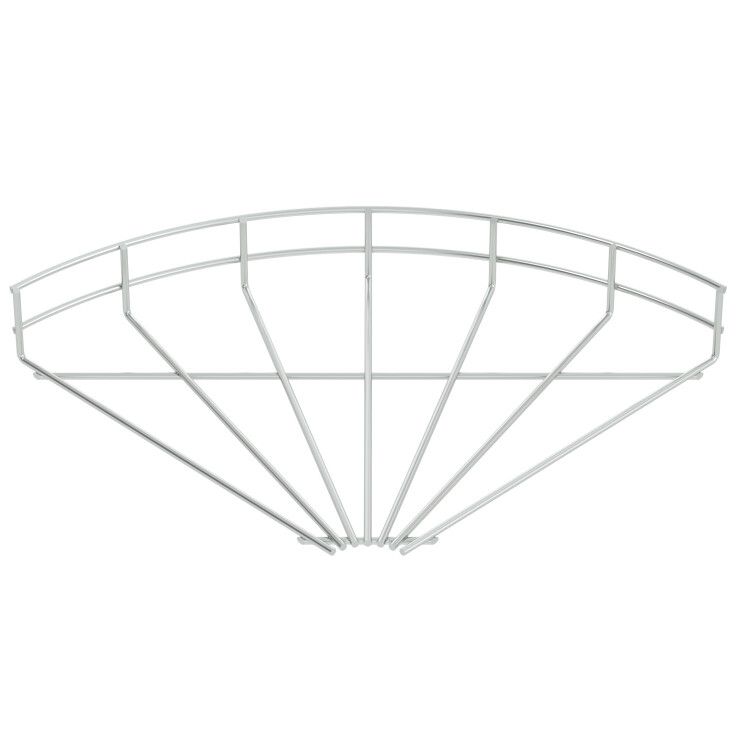

Угловая секция проволочного лотка 90 градусов 55x300 мм от OBO BETTERMANN (артикул GRB 90 530 G) предназначена для изменения направления трассы кабельной системы на 90°, обеспечивая надёжную и безопасную прокладку проводов в сложных условиях монтажа.

Назначение и область применения

Эта угловая секция используется для поворота проволочного лотка под прямым углом, сохраняя целостность кабельной трассы. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется изменить направление прокладки - например, при переходе с горизонтальной поверхности на вертикальную, вокруг колонн, в углах помещений или вдоль стен оборудования.

Технические характеристики

• Угол изгиба: 90° - позволяет выполнять точный поворот без дополнительных компонентов
• Размеры: высота 55 мм, ширина 300 мм - совместима с лотками того же формата
• Материал: сталь - обеспечивает прочность и долговечность
• Диаметр проволоки: 4,8 мм - гарантирует жёсткую конструкцию при нагрузках
• Покрытие: гальваническое цинкование - защищает от коррозии в помещениях с повышенной влажностью
• Исполнение: без соединительного элемента - требует самостоятельного крепления к основному лотку
• Модель: GRB 90 530 G - соответствует серийному ряду OBO BETTERMANN

Совместимость и монтаж

Угловая секция GRB 90 530 G совместима исключительно с проволочными лотками той же высоты - 55 мм. Для установки необходимо закрепить её болтами или хомутами к прямым участкам лотка. Отсутствие встроенного соединительного элемента требует предварительной подготовки места монтажа: следует заранее продумать расположение крепёжных точек и обеспечить доступ для инструмента. Монтаж допускается как на потолке, так и на стене, при условии соблюдения равномерной нагрузки на все точки фиксации.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями европейских норм для кабельных систем. Гальваническое цинкование соответствует DIN EN ISO 1461, что обеспечивает соответствие требованиям к коррозионной стойкости в промышленных средах. Напряжение и ток через лоток не регулируются самой секцией - она является лишь механическим элементом трассы.

Преимущества

• Простая замена повреждённых участков - можно менять только угол, не перестраивая всю трассу
• Легкий вес благодаря проволочной конструкции - снижает нагрузку на крепления
• Цинковое покрытие увеличивает срок службы даже в условиях периодической влажности
• Открытая конструкция облегчает осмотр и обслуживание кабелей после монтажа

Ограничения применения

• Не предназначен для наружной эксплуатации - отсутствует защита IP, не рассчитана на воздействие атмосферных осадков
• Не подходит для лотков другой высоты (например, 30 мм или 100 мм)
• Требует дополнительных крепёжных элементов - не имеет встроенных зажимов или фланцев
• Не рекомендуется использовать в местах с постоянным механическим ударным воздействием - возможна деформация проволоки

Примеры использования

• Переход кабельной трассы с потолка на вертикальную стену в серверной комнате
• Обход колонны в производственном цехе при прокладке силовых кабелей
• Формирование поворота вдоль стены в распределительном щите
• Создание контура вокруг технологического оборудования на конвейере

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус поворота не сдавливал кабели - минимальный радиус соответствует ширине лотка (300 мм)
• Используйте антивибрационные прокладки между секцией и опорой, если система работает в условиях вибраций
• При сборке нескольких угловых участков следите за параллельностью сторон - искажения могут затруднить дальнейшую прокладку
• Закрепляйте секцию минимум в двух точках - одна по каждому торцу, чтобы избежать прогиба под массой кабелей
• Для удобства работы используйте плоскогубцы и отвертки с длинными рукоятями - доступ к крепёжу часто ограничен
