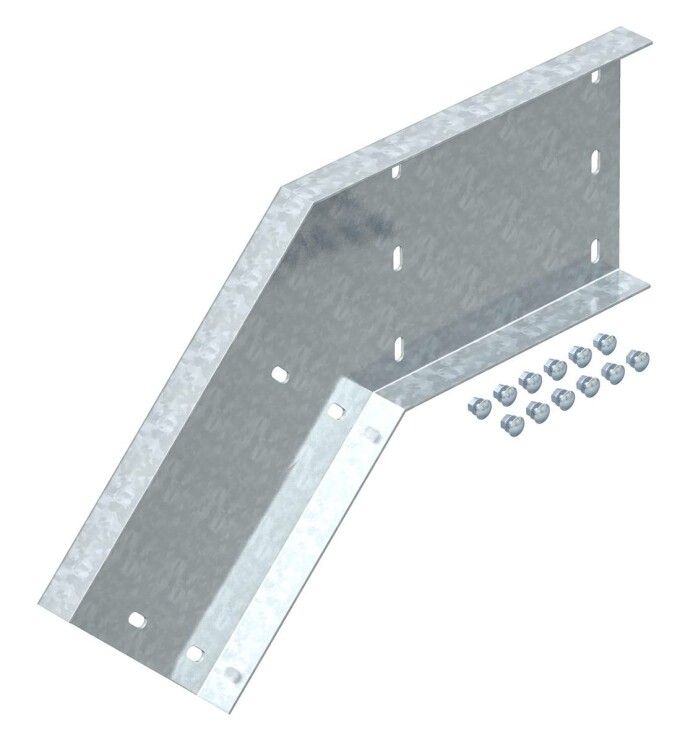

Соединитель угловой 45 градусов вертикальный 200x500 горячеоцинкованный - 6232663 OBO Bettermann WRWV 200 V FT

Угловой соединитель 45 градусов, вертикальный 200x500 мм, горячий цинк от OBO BETTERMANN предназначен для создания прочных угловых переходов между вертикальными участками кабельных лотков лестничного типа. Артикул WRWV 200 V FT обеспечивает надежную передачу нагрузки на больших расстояниях, сохраняя целостность кабельной трассы.

Назначение и область применения

Этот угловой соединитель используется для соединения двух вертикальных секций кабельных лотков под углом 45 градусов. Подходит для систем с высотой боковой стенки 200 мм, особенно там, где требуется изменить направление трассы без потери жесткости или увеличения нагрузки на крепления. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре - например, на заводах, в подстанциях, в шахтах и на элеваторах.

Технические характеристики

• Угол соединения: 45 градусов
• Размеры: 200×500 мм (высота × длина)
• Высота боковой стенки: 110 мм
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Тип соединения: винтовой разъем - позволяет собирать и разбирать узлы без сварки
• Совместимость: да, с кабельными лотками лестничного типа
• Артикул: WRWV 200 V FT / 6232663

Совместимость и монтаж

Угловой соединитель совместим только с лотками лестничного типа, имеющими такую же высоту боковой стенки - 110 мм. Монтируется с помощью болтов и гаек, входящих в комплект или требующихся отдельно. Соединение происходит по торцовым фланцам: один конец вставляется в нижний лоток, второй - в верхний, после чего затягиваются винты. Убедитесь, что зазор между лотками не превышает допустимый - иначе возможна деформация.

Безопасность и стандарты

Произведён в соответствии с требованиями европейских норм для кабельных систем. Горячее цинкование соответствует DIN EN ISO 1461, обеспечивая долговечность в условиях повышенной влажности и химической активности. Не содержит опасных веществ, соответствует RoHS.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и горячему цинкованию
• Не требует сварки - снижает время монтажа и риск повреждения изоляции кабелей
• Легко демонтируется для обслуживания или модификации трассы
• Устойчив к коррозии - срок службы до 30 лет в промышленной среде
• Поддерживает равномерное распределение веса кабелей по всей длине

Ограничения применения

• Не подходит для горизонтальных или других угловых соединений - только 45° вертикальные
• Не применяется с плоскими или коробчатыми лотками - только лестничного типа
• Запрещено использовать в местах с постоянным воздействием открытого огня или температурой выше +80 C
• Не рекомендован для подземной прокладки без дополнительной защиты

Примеры использования

• Переход между этажами в промышленном здании - лоток спускается с первого на второй уровень под углом
• Обход колонн или трубопроводов в машинных залах
• Соединение вертикальных шахт в электрощитовых помещениях
• Монтаж в цехах с частыми перепадами уровней оборудования

Практические советы

• Перед установкой проверьте, чтобы внутренние кромки лотков точно совпадали - иначе возникнет перекос и давление на кабели
• Используйте антивибрационные прокладки, если система работает в условиях сильной вибрации (например, рядом с насосами)
• При большом количестве кабелей учитывайте суммарный вес - максимальная нагрузка зависит от шага крепления, а не от самого соединителя
• Для удобства сборки используйте ключи с ограничителям момента - переусердствовать с затяжкой нельзя, можно повредить резьбу
• Храните в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может вызвать белые пятна (циновый налет), не влияющие на функциональность
