Угол 45 град. горизонтальный для лестничного лотка 100x200мм | glt45100200 EKF

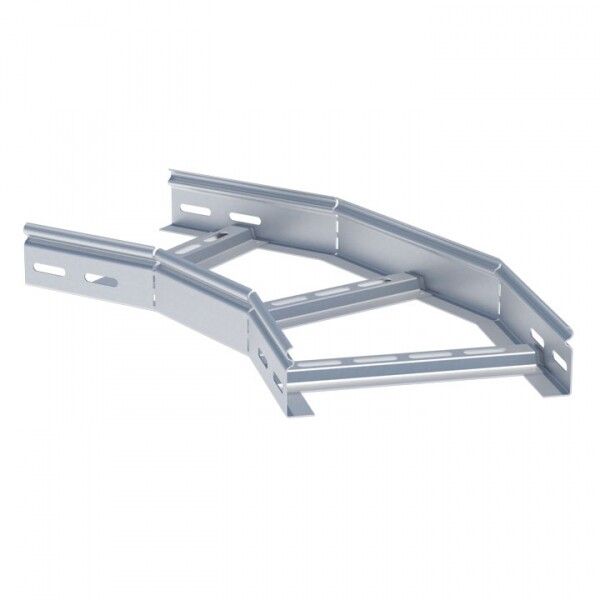

Угол 45 град. горизонтальный для лестничного лотка 100x200мм от EKF (артикул glt45100200) предназначен для плавного изменения направления кабельной трассы в горизонтальной плоскости на угол 45°, обеспечивая целостность и безопасность прокладки кабелей в лестничных лотках. Этот элемент совместим с лотками шириной 200 мм и высотой 100 мм, изготовленными из оцинкованной стали.

Назначение и область применения

Угол 45 град. горизонтальный для лестничного лотка 100x200мм используется для изменения направления кабельной трассы в горизонтальной плоскости без резких перегибов. Применяется в системах с лестничными лотками, где требуется сохранить минимальный радиус изгиба и равномерную нагрузку на кабели. Подходит для прокладки силовых, управляющих и слаботочных сетей в промышленных зонах, цехах, энергообъектах, транспортных терминалах и других местах с плотным расположением кабелей.

Технические характеристики

• Угол поворота: 45°
• Размер лотка: 100×200 мм (высота × ширина)
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: цинк - защищает от коррозии
• Внутренний радиус изгиба: 300 мм - позволяет прокладывать кабели без повреждений изоляции
• Тип профиля: открытый, перфорированный - обеспечивает вентиляцию и удобство фиксации кабелей
• Исполнение: с интегрированным соединительным разъемом - исключает необходимость дополнительных болтовых соединений
• Цвет: серый
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Элемент совместим с лестничными лотками EKF-Line и другими аналогичными моделями, имеющими те же габариты (100×200 мм) и тип профиля (перфорированный, открытый). Монтаж выполняется путём простого стыкования с основным лотком через интегрированный соединительный разъем - достаточно выровнять кромки и зафиксировать с помощью саморезов или заклепок по периферии. Соединение не требует сварки или специальных инструментов. Учитывайте внутренний радиус 300 мм при расстановке опор - он влияет на шаг крепления и допустимую нагрузку на кабели внутри.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электроизоляционной безопасности для кабельных систем. Оцинкованное покрытие снижает риск коррозии в условиях повышенной влажности. Наличие перфорированного профиля предотвращает перегрев кабелей. Гарантия 3 года подтверждает соответствие нормам надежности для промышленного использования.

Преимущества

• Интегрированный соединительный разъем - экономит время монтажа и исключает потери контакта
• Оцинкованная сталь - долговечность даже в агрессивных средах
• Внутренний радиус 300 мм - соблюдение правил прокладки кабелей без деформации изоляции
• Легкий вес и простота установки - снижают трудозатраты при сборке трасс
• Серый цвет - гармонирует с большинством лотков EKF-Line

Ограничения применения

• Не предназначена для вертикальных поворотов - используйте шарнирные углы для изменения направления вверх/вниз
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или химически активных паров
• Подходит только для лотков с таким же профилем (открытым, перфорированным); несовместим с герметичными или закрытыми лотками
• Максимальная нагрузка на кабели должна соответствовать расчетной вместимости лотка 100×200 мм - не перегружать

Примеры использования

• Изменение направления трассы вдоль стен в производственных цехах
• Обход препятствий (колонн, трубопроводов) в распределительных помещениях
• Прокладка кабелей между этажами по маршруту с наклоном 45°, когда невозможно использовать вертикальный переход
• Системы автоматизации на конвейерах, где требуется плавный переход трассы

Практические советы

• Перед монтажом проверьте, что лотки до и после угла имеют одинаковые размеры и тип профиля - иначе возникнет щель, нарушающая целостность системы
• Фиксируйте угол не менее чем в трех точках: по обоим торцам и в центральной части - чтобы избежать провисания при большой массе кабелей
• Если трасса проходит в сыром помещении, дополнительно обработайте места крепления антикоррозийным составом
• Не применяйте этот угол как замену 90°-повороту - при необходимости резкого поворота выбирайте другой элемент
• При комплектации всей трассы используйте все элементы из одной серии (например, EKF-Line) - это гарантирует точное совпадение геометрии и качества соединений
