Угол 90 градусов горизонтальный лестничный усиленный 100x300 мм (2 мм) HDZ EKF | gltp90100300-2-HDZ

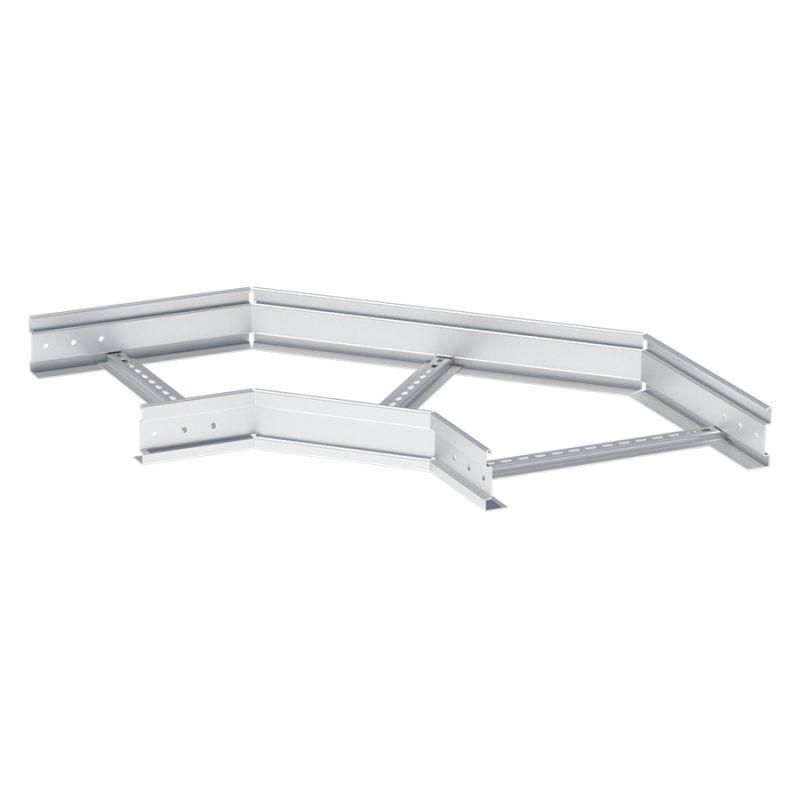

Угол 90 градусов горизонтальный лестничный усиленный 100x300 мм (2 мм) HDZ EKF PROxima - это элемент кабельной трассы для изменения направления лестничного лотка под прямым углом. Продукт из серии EKF-Line предназначен для надежного монтажа кабелей на промышленных объектах, в офисах и жилых комплексах, где требуется высокая механическая прочность и быстрая сборка без сварки.

Назначение и область применения

Этот угол используется для перехода между горизонтальными участками лестничного лотка под углом 90°. Подходит для прокладки силовых, управляющих и слаботочных кабелей в условиях повышенных нагрузок - например, на заводах, в транспортных терминалах, крупных торговых центрах и многоэтажных зданиях. Благодаря усиленной конструкции и перфорированному профилю, изделие выдерживает значительные весовые нагрузки и обеспечивает свободный доступ к кабелям при обслуживании.

Технические характеристики

• Угол поворота: 90 градусов
• Размеры: ширина 300 мм, высота 100 мм
• Толщина стенки: 2 мм
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Тип ступени: перфорированный профиль - позволяет легко фиксировать кабели хомутиками и обеспечивает вентиляцию
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без повреждений
• Тип бокового профиля: открытый - удобен для установки и осмотра
• Исполнение: с интегрированным соединительным разъемом - исключает необходимость дополнительных крепежных деталей
• Цвет: серый
• Гарантия: 84 месяца

Совместимость и монтаж

Угол совместим с лестничными лотками серии EKF-Line и другими компонентами системы M-Line Plus. Монтаж выполняется с помощью болтов - никаких сварных работ не требуется. Интегрированный соединительный разъем позволяет быстро состыковать угол с соседними элементами трассы, сохраняя целостность и электрическую связь. Для крепления используйте болты M8 или M10, соответствующие шагу перфорации. Учитывайте посадочные размеры: ширина 300 мм требует соответствующего лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Горячее цинкование обеспечивает долговечность в помещениях с повышенной влажностью и на улице. Наличие перфорации снижает риск перегрева кабелей. Электрическая проводимость сохраняется через металлический корпус - возможно заземление всей трассы.

Преимущества

• Усиленная конструкция (2 мм) - выдерживает большие нагрузки, чем стандартные аналоги
• Отсутствие сварки - экономит время и снижает стоимость монтажа
• Интегрированный разъем - минимизирует количество деталей и ускоряет сборку
• Горячее цинкование - гарантирует до 20 лет службы без коррозии
• Перфорация - упрощает крепление кабелей и контроль состояния трассы

Ограничения применения

Не предназначено для использования в взрывоопасных зонах (Zone 0–2). Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - хотя цинк устойчив, длительный контакт с агрессивными веществами может снизить срок службы. Также не следует использовать этот угол как опору для тяжелого оборудования - он служит только для кабельной трассы.

Примеры использования

• Смена направления кабельной трассы на лестничном пролете в жилом доме
• Обход колонн и инженерных конструкций в производственных цехах
• Подключение вертикального стояка к горизонтальному лотку в административном здании
• Прокладка кабелей в подземных парковках с высокой влажностью

Практические советы

• Проверьте соответствие внутреннего радиуса (300 мм) минимальному допустимому радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации типов
• При монтаже в местах с частым доступом (например, в технических коридорах) закрепите угол дополнительно анкерными болтами
• Для защиты от внешних факторов можно комбинировать с крышками EKF-Line
• Не забудьте проверить электрическую связь между всеми элементами трассы - при необходимости используйте перемычки
• HDZ EKF PROxima - это часть единой системы; все остальные элементы (прямые участки, ответвители, крышки) должны быть из той же серии для гарантированной совместимости
