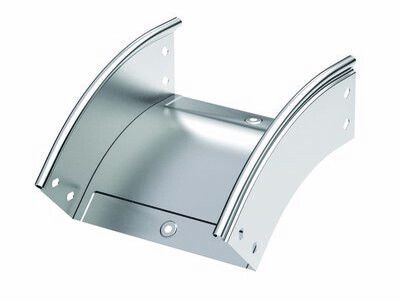

Угол CD 45 вертикальный внеш. 45° 200х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36864KZL DKC ДКС

Угол вертикальный внешний 45 градусов 200х80 для кабельного лотка CD 45 от DKC (ДКС), артикул 36864kzl, предназначен для изменения направления кабельной трассы в вертикальной плоскости с плавным переходом на 45°. Этот элемент входит в систему S5 Combitech и оснащен всем необходимым крепежом для быстрого монтажа.

Назначение и область применения

Этот угол используется для создания вертикальных поворотов в кабельных трассах, где необходимо изменить направление движения кабелей под углом 45°. Подходит для установки в помещениях с плотной коммуникационной сетью - серверных, распределительных щитовых, производственных участках, на объектах энергетики и транспорта. Особенно эффективен там, где требуется сохранить минимальный радиус изгиба и избежать перегибов кабелей.

Технические характеристики

• Угол поворота: 45°
• Габариты: ширина 200 мм, высота 80 мм - соответствует стандартному лотку CD 45
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Внутренний радиус изгиба: 240 мм - обеспечивает безопасный проход кабелей без механических повреждений
• Покрытие: цинк-ламельное - химически активное покрытие на базе магниевой смолы с частицами алюминия и цинка
• Цвет: серый
• Исполнение: с предустановленными соединительными пластинами и крепежными элементами
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Перфорация: есть на боковых стенках и основании - упрощает заземление и фиксацию
• Широкодиапазонное исполнение: да - совместим с другими элементами системы S5 Combitech

Совместимость и монтаж

Угол 36864kzl полностью совместим с лотками серии S5 Combitech шириной 200 мм и высотой 80 мм. Монтаж выполняется без дополнительных инструментов: соединительные пластины уже установлены, достаточно зафиксировать угол к лоткам с помощью самонарезающих болтов, входящих в комплект. Перфорированные стенки позволяют легко закрепить элемент к стене или потолку через отверстия. Для сборки трассы используйте те же крепежные элементы, что и для прямых участков - это снижает риск ошибок при заказе запчастей.

Безопасность и стандарты

Изделие имеет огнестойкую конструкцию и соответствует нормам пожарной безопасности для внутренних кабельных трасс. Цинк-ламельное покрытие обеспечивает долговечность даже в условиях повышенной влажности и агрессивной среды. Электрохимическая защита препятствует развитию коррозии, что важно для промышленных объектов и помещений с частыми температурными колебаниями.

Преимущества

• Плавный изгиб с радиусом 240 мм исключает перегибы кабелей и снижает риск повреждения изоляции
• Комплектность: все крепеж и соединители уже встроены - экономит время на подготовку и минимизирует потерю деталей
• Цинк-ламельное покрытие по прочности сравнимо с горячим цинкованием, но легче и удобнее в работе
• Перфорация на всех поверхностях упрощает заземление и дополнительную фиксацию
• Поддерживается всей системой S5 Combitech - можно собирать сложные маршруты без адаптеров

Ограничения применения

Не предназначено для использования вне помещений без дополнительной защиты от атмосферных воздействий - хотя покрытие устойчиво к коррозии, длительное воздействие дождя, снега и УФ-лучей требует дополнительного корпуса или кабельного канала. Также не рекомендуется применять с лотками других систем, имеющими отличные габариты или шаг перфорации - возможны проблемы с герметичностью и жесткостью соединения.

Примеры использования

• Переход кабельной трассы с уровня пола на уровень потолка в серверной комнате
• Обход оборудования в производственной зоне с ограниченным пространством
• Сборка многоуровневой трассы в распределительном щите с несколькими этажами кабелей
• Прокладка силовых и сигнальных кабелей в многоквартирном доме при модернизации электросистемы

Практические советы

• Проверьте перед монтажом, что внутренний радиус 240 мм достаточен для ваших кабелей - особенно для крупногабаритных силовых или оптоволоконных
• Используйте только крепеж из комплекта - он рассчитан на нагрузку и материал этого конкретного угла
• При сборке длинных трасс с несколькими углами - начинайте с прямых участков, затем добавляйте повороты; так проще контролировать выравнивание
• Заземление осуществляйте через перфорацию - подсоедините медную перемычку между этим углом и соседними элементами трассы
• Артикул 36864kzl - единственный вариант в линейке DKC с таким сочетанием угла, размера и покрытия; другие модели не заменят его без доработки конструкции
