Угол CD 45 вертикальный внеш. 45° 600х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36848KHDZ DKC ДКС

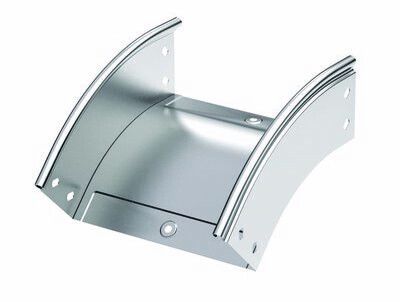

Угол вертикальный внешний 45 градусов 600х50 для кабельного лотка CD 45 от DKC (ДКС), артикул 36848khdz, предназначен для изменения направления кабельной трассы в вертикальной плоскости с плавным переходом. Этот элемент сочетается с лотками серии S5 Combitech и оснащен всем необходимым крепежом для быстрого монтажа.

Назначение и область применения

Этот угол используется для создания вертикальных поворотов кабельных трасс под углом 45°. Подходит для систем, где требуется изменить направление движения кабелей между этажами, в шахтах, технологических каналах или на производствах с многоуровневой проводкой. Особенно эффективен там, где важна сохранность изоляции кабелей - благодаря плавному изгибу исключаются перегибы и механические повреждения жил.

Технические характеристики

• Угол поворота: 45°
• Размеры лотка: ширина 600 мм, высота 50 мм
• Внутренний радиус изгиба: 240 мм
• Толщина материала: 0,8 мм
• Материал: сталь с горячим цинкованием
• Цвет: серый
• Исполнение: с предустановленными соединительными пластинами и крепежом
• Перфорация: есть на боковых стенках и основании
• Огнестойкость: соответствует требованиям
• Поддерживает широкодиапазонную сборку - совместим с другими элементами серии S5 Combitech

Совместимость и монтаж

Угол вертикальный внешний 45 градусов 600х50 для кабельного лотка CD 45 полностью совместим с лотками серии S5 Combitech той же ширины и высоты. Монтаж выполняется без дополнительных инструментов:

• Соединительные пластины уже установлены внутри угла - достаточно совместить его с лотком и закрутить саморезы;
• Перфорированные стенки позволяют фиксировать угол к стене или потолку через любые отверстия - не требуют сверления новых;
• Крепеж в комплекте: саморезы и гайки подходят для стандартных точек крепления лотков этой серии.

Не используйте этот угол с лотками других серий - даже при одинаковых размерах форма профиля и расположение перфораций могут не совпадать.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали и имеет подтверждённую огнестойкость - выдерживает воздействие открытого пламени в рамках норм для кабельных систем. Горячее цинкование обеспечивает долговечность и безопасность эксплуатации в помещениях с повышенной влажностью или агрессивной средой.

Преимущества

• Плавный изгиб снижает риск повреждения кабелей при прокладке и последующем обслуживании;
• Горячее цинкование гарантирует защиту от коррозии до 30–50 лет - особенно важно в промышленных условиях;
• Комплектность: всё необходимое для установки уже в наличии - экономит время на подготовку;
• Перфорация в основании и боках даёт гибкость при креплении - можно выбрать оптимальную точку фиксации;
• Совместимость с серией S5 Combitech позволяет легко расширять или модифицировать трассу без замены оборудования.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от УФ-лучей - хотя цинк устойчив к коррозии, длительное прямое солнечное воздействие может ускорить старение покрытия;
• Не рекомендован для нагрузок выше допустимых для лотков 600×50 мм - максимальная масса кабелей должна соответствовать техническим условиям серии S5 Combitech;
• Не следует применять вместо внутреннего угла - внешняя форма рассчитана на разворот наружу, а не внутрь трассы.

Примеры использования

• Производственные участки: переход кабелей от уровня пола к уровню оборудования на второй ярус;
• Жилые и офисные здания: вертикальная трасса между этажами в шахте лифтов или технических помещений;
• Аварийные системы: прокладка кабелей питания и сигнализации в местах с ограниченным пространством;
• Логистические центры: организация трасс над конвейерами с необходимостью поворота вверх/вниз.

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты вашего лотка - 600×50 мм - именно эти размеры поддерживаются этим углом;
• Если трасса проходит через влажные или химически активные зоны - этот угол идеален; другие материалы (например, окрашенная сталь) здесь не подойдут;
• При необходимости удлинить трассу после установки - используйте только оригинальные соединители от DKC (ДКС); сторонние элементы могут нарушить герметичность и прочность;
• Для удобства сборки - собирайте секцию с углом на полу перед подъёмом, затем фиксируйте всю конструкцию сразу.
