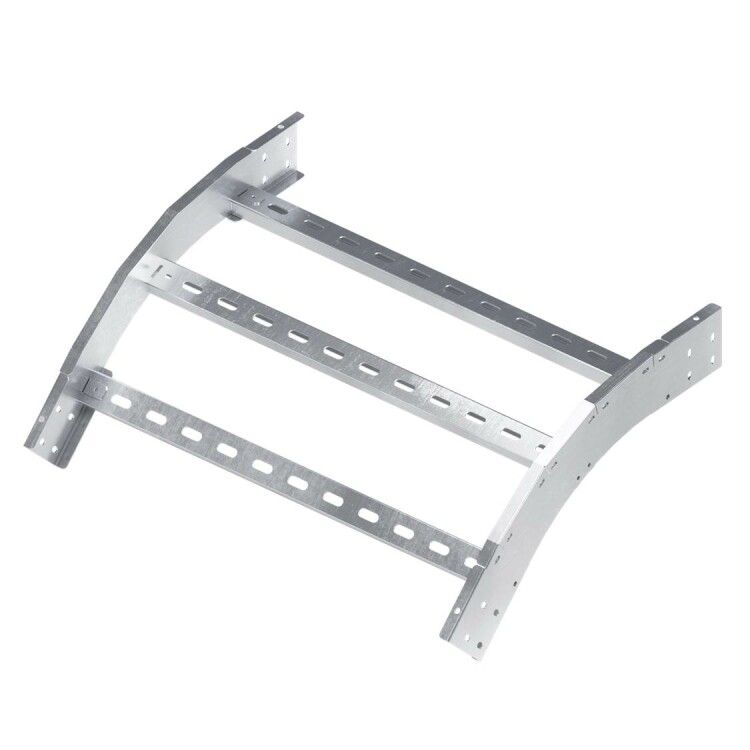

Угол вертикальный внешний 45 градусов, 50х500 R300, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - LO0535KHDZ ДКС

Угол вертикальный внешний 45 градусов, 50х500 R300, горячеоцинкованный, в комплекте с крепежными элементами и соединительными пластинами, DKC - это элемент системы лестничных лотков DKC, предназначенный для изменения направления кабельной трассы вниз под углом 45°. Продукт совместим с перфорированным профилем L5 Combitech и поставляется с готовым крепежом, что ускоряет монтаж.

Назначение и область применения

Угол вертикальный внешний 45 градусов, 50х500 R300, горячеоцинкованный, в комплекте с крепежными элементами и соединительными пластинами, DKC используется для создания плавного перехода между горизонтальными участками кабельных трасс в системах лестничных лотков. Подходит для прокладки силовых и слаботочных кабелей в промышленных зонах, серверных помещениях, энергообъектах и на объектах с жесткими требованиями к защите проводников.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 45°
• Высота борта: 50 мм
• Ширина основания: 500 мм
• Внутренний радиус поворота: 300 мм
• Материал: Сталь с горячим цинкованием
• Покрытие: Горячее цинкование - защита от коррозии в агрессивных средах
• Цвет: Серый
• Тип профиля: Открытый
• Тип ступени: Перфорированный
• Комплектация: Соединительные пластины и крепежные элементы (болты, гайки, шайбы)

Совместимость и монтаж

Угол вертикальный внешний 45 градусов, 50х500 R300, горячеоцинкованный, в комплекте с крепежными элементами и соединительными пластинами, DKC совместим с лотками серии L5 Combitech. Монтаж выполняется путём фиксации соединительных пластин к торцам смежных прямых участков лотка. Крепление осуществляется через перфорацию в стенках профиля. Для надёжности рекомендуется использовать все предусмотренные в комплекте болтовые соединения. Установка возможна как на вертикальных, так и на наклонных участках трассы.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для электроустановок. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461. Напряжение и ток не влияют на работу угла - он является исключительно механическим элементом кабельной трассы.

Преимущества

• Горячее цинкование увеличивает срок службы в условиях повышенной влажности, химической активности или открытого воздуха
• Встроенные соединительные пластины и крепёж исключают необходимость докупать дополнительные детали
• Радиус 300 мм позволяет прокладывать кабели с минимальным допустимым изгибом, снижая риск повреждения изоляции
• Открытый профиль обеспечивает удобный доступ к кабелям при обслуживании
• Серый цвет не требует окраски после установки

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - нагрузка должна передаваться только через смежные прямые участки лотка
• Не рассчитан на применение в условиях постоянного погружения в жидкость или воздействия кислот/щелочей - даже цинкование имеет предел устойчивости
• Не совместим с лотками других серий (например, L3, L7) из-за различий в высоте борта и шаге перфорации
• Угол 45° нельзя изменить - для других углов требуется другой тип аксессуара

Примеры использования

• Переход с горизонтального лотка на нижний этаж в производственном корпусе
• Спуск кабелей от потолочного маршрута к полу в распределительной комнате
• Обход препятствий (балок, труб) в технологических коридорах
• Подключение кабелей к оборудованию, установленному ниже уровня трассы

Практические советы

• Проверьте внутренний радиус 300 мм перед выбором кабелей - крупногабаритные многожильные кабели должны иметь допустимый радиус изгиба ≤ 300 мм
• При монтаже используйте только те крепёжные элементы, которые идут в комплекте - они подобраны по размеру и материалу
• Не затягивайте болты слишком сильно - это может деформировать перфорированную стенку
• Для длительной эксплуатации в сыром помещении проверяйте целостность цинкового покрытия раз в год
• Если нужен более крутое падение - выбирайте угол 90°; если менее крутой - используйте два последовательных угла 22,5°
