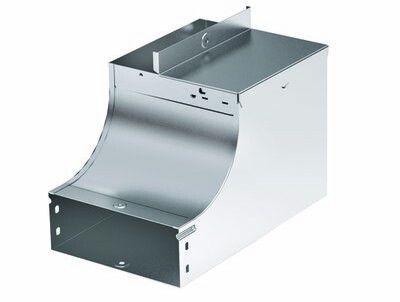

Угол CSSS 90 вертикальный внутр. переходник лев. осн. 150 H50 в комплекте с крепежными элементами и соединительными плас | 37593K DKC ДКС

Угол вертикальный внутренний левый 90 градусов основание 150 мм высота 50 мм в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 37593k, предназначен для создания плавных вертикальных поворотов в кабельных трассах системы S5 Combitech. Он обеспечивает безопасную прокладку кабелей в углах без перегибов, совместим с лотками той же ширины и высоты, и поставляется полностью готовым к установке.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в вертикальной плоскости на 90 градусов внутри зданий. Подходит для систем, где требуется переход от горизонтального участка к вертикальному, например, при прохождении через этажи, между уровнями оборудования или вдоль стен. Применяется исключительно в составе системы S5 Combitech с лотками шириной 150 мм и высотой 50 мм. Не предназначается для наружной установки или нагрузок, отличных от веса кабелей и собственного веса конструкции.

Технические характеристики

• Угол изгиба: 90°, внутренний радиус - 80 мм (плавный, без острых кромок)
• Основание: 150 мм, высота: 50 мм - точно соответствует параметрам лотков S5 Combitech
• Материал: сталь оцинкованная горячим способом по методу Сендзимира - устойчивая к коррозии поверхность
• Толщина металла: 0,8 мм - достаточна для жесткости, но сохраняет легкость
• Перфорация: есть на боковой стенке и в основании - для фиксации саморезами и крепления к стене/потолку
• Цвет: серый - единый с другими элементами системы S5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Исполнение: с соединительными пластинами и крепежом в комплекте - не требует доп purchases

Совместимость и монтаж

Угол 37593k совместим только с лотками системы S5 Combitech размером 150×50 мм. Для сборки:

• Подгоните лоток к углу - он защелкивается без инструментов благодаря точному профилю
• Закрепите угол к стене или потолку через перфорацию в основании с помощью саморезов (не входят в комплект, но подходят стандартные M4–M6)
• Фиксируйте соединительные пластины с обоих сторон - они обеспечивают механическую прочность и электрическую связь
• Не используйте силовые инструменты при сборке - риск деформации плавного изгиба

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, не выделяет токсичных веществ при нагреве. Соответствует нормам пожарной безопасности РФ (класс негорючести НГ). Перфорированные стенки позволяют выполнять заземление всей трассы при правильном подключении. Метод оцинковки Сендзимира гарантирует долгий срок службы даже в условиях повышенной влажности.

Преимущества

• Плавный изгиб снижает риск повреждения изоляции кабелей при протяжке
• Все крепежи и пластины в комплекте - экономия времени на подготовку
• Перфорация в двух местах - удобство монтажа на любых поверхностях
• Одинаковый цвет и покрытие с другими элементами S5 Combitech - эстетично и унифицировано
• Огнестойкость - важное преимущество для объектов с повышенными требованиями к безопасности

Ограничения применения

• Не подходит для наружной эксплуатации - не имеет защиты IP, не рассчитан на воздействие атмосферных осадков
• Не использовать с лотками других систем - несовместимость по форме и замкам
• Не применять как несущий элемент - не рассчитан на механические нагрузки сверх массы кабелей
• Толщина 0,8 мм не рекомендована для сред с постоянным вибрационным воздействием

Примеры использования

• Проход кабельной трассы с первого этажа на второй через технологический канал
• Поворот от горизонтальной трассы вдоль стены к распределительному щиту на полу
• Обход колонны или трубопровода в серверной комнате
• Сборка вертикального стояка в офисных помещениях с использованием лотков S5 Combitech

Практические советы

• Проверьте перед монтажом, что лоток, который вы подсоединяете, действительно имеет размер 150×50 мм - другие размеры не подойдут
• При закреплении на стене используйте анкеры или дюбели, если стена пористая (газобетон, пеноблок)
• Не затягивайте крепеж слишком сильно - это может сплющить перфорацию и нарушить контакт
• Если трасса длинная, убедитесь, что каждый угол установлен ровно - смещение накапливается и влияет на целостность всей системы
• Для проверки качества изгиба - проведите рукой по внутренней поверхности: она должна быть гладкой, без заусенцев
