Угловая секция 90° 85x100 (RB 90 810 FS) | 7001762 OBO Bettermann

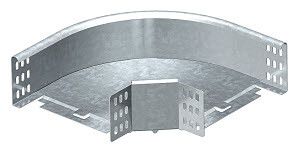

Угловая секция 90 градусов 85x100 мм от OBO BETTERMANN (арт. rb 90 810 fs, артикул 7001762) предназначена для создания поворотов на 90° в системах кабельных лотков с высотой боковой стенки 85 мм. Изготовлена из оцинкованной стали с жестким изгибом и перфорацией, обеспечивает надежное соединение и совместима с большинством стандартных лотков того же формата.

Назначение и область применения

Угловая секция 90 градусов 85x100 мм используется для изменения направления трассы кабельного лотка под прямым углом. Применяется в системах прокладки силовых и слаботочных кабелей на объектах промышленного, коммерческого и инфраструктурного назначения - например, на заводах, в распределительных пунктах, серверных помещениях и энергообъектах. Подходит для комплектования лотковых систем с высотой стенки 85 мм, где требуется сохранить целостность тракта и удобство прокладки кабелей.

Технические характеристики

• Тип изделия: угловая секция
• Угол поворота: 90°
• Высота: 85 мм
• Ширина: 100 мм
• Внутренний радиус изгиба: 50 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: цинк (защита от коррозии)
• Исполнение изгиба: жесткий - без дополнительных деталей, форма фиксированная
• Перфорация: да - отверстия для крепления болтами или заклепками
• В комплекте: соединительный элемент - позволяет плотно стыковать с другими участками лотка
• Обозначение типа: RB 90 810 FS

Совместимость и монтаж

Угловая секция 90 градусов 85x100 мм совместима с кабельными лотками OBO BETTERMANN серии RB 810 и аналогичными моделями других производителей, имеющими ту же высоту стенки (85 мм). Для установки необходимо:

• Подобрать лоток с одинаковым профилем и глубиной;
• Закрепить секцию через перфорацию с помощью самонарезающих болтов или заклепок;
• Использовать входящий соединительный элемент для герметичного и механически прочного стыка с прямыми участками;
• Не допускать перегрузки по весу кабелей - нагрузка должна соответствовать нормам для системы RB 810.

Безопасность и стандарты

• Произведено в соответствии с требованиями промышленной безопасности РФ - зарегистрировано в Реестре промышленной продукции №1367/9/2023
• Имеет лицензию Росатома ЦО-12-101-13253 от 12.04.2023 - допущено к применению на объектах атомной энергетики и смежных отраслях
• Материал соответствует ГОСТ 14918-80 (оцинкованная сталь)

Преимущества

• Жесткий изгиб обеспечивает точную форму без деформации при сборке
• Оцинкованное покрытие защищает от коррозии даже во влажных средах
• Перфорация ускоряет монтаж и снижает риск смещения при нагрузках
• Встроенный соединительный элемент исключает необходимость дополнительных крепежей
• Совместимость с сертифицированными системами OBO BETTERMANN гарантирует долговечность всей трассы

Ограничения применения

• Не применяется для лотков с высотой стенки менее или более 85 мм - возможны зазоры или давление на кромки
• Не предназначен для наружной эксплуатации без защиты от прямого воздействия осадков и УФ-лучей
• Не рекомендуется использовать в условиях постоянного контакта с агрессивными химическими веществами - цинковое покрытие имеет ограниченную стойкость к кислотам и щелочам
• Не заменяет переходники между различными типами лотков - требует однотипной системы

Примеры использования

• Смена направления трассы в технологическом корпусе завода при переходе от горизонтального участка к вертикальному шахте
• Обход препятствий (колонн, трубопроводов) внутри распределительных комнат
• Прокладка кабелей в серверных помещениях с плотным расположением оборудования
• Монтаж в энергоблоках АЭС и тепловых станциях - благодаря наличию лицензии Росатома

Практические советы

• Проверьте перед монтажом внутренний радиус 50 мм - он определяет минимальный радиус изгиба кабелей; не используйте кабели с меньшим допустимым радиусом изгиба
• При использовании в многожильных системах - равномерно распределяйте кабели по всему объему секции, чтобы избежать перегрева
• Для длительной службы в сырых помещениях дополнительно обработайте места крепления антикоррозийной смазкой
• Артикулы 7001762 и rb 90 810 fs - это один и тот же продукт; при заказе можно использовать любой из них
• Сохраните документы с лицензией Росатома и реестром - они обязательны для приемки работ на контролируемых объектах
