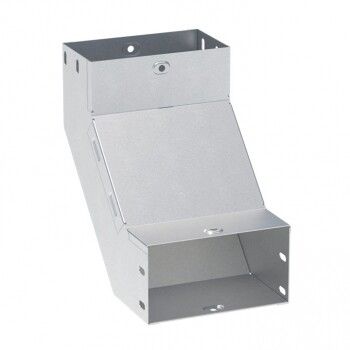

Угол для лотка вертикальный внутренний 90град. 50х50 1мм EKF vi905050-1

Угол 90 град. вертикальный внутренний 50x50-1,0мм от EKF - компонент системы EKF-Line для формирования угловых переходов в кабельных трассах из металлических лотков. Применяется там, где требуется изменить направление кабельной трассы под прямым углом внутри помещения, сохраняя целостность защиты проводов.

Назначение и область применения

Этот угол предназначен для соединения двух участков кабельного лотка под углом 90 градусов в вертикальной плоскости. Он используется внутри зданий для прокладки силовых и слаботочных кабелей на стенах, в шахтах, коробах и других закрытых пространствах. Подходит для промышленных цехов, офисов, жилых комплексов, больниц и школ. Угол 90 град. вертикальный внутренний 50x50-1,0мм работает в составе системы EKF-Line - он не применяется самостоятельно, а монтируется между прямыми лотками.

Технические характеристики

• Форма: вертикальный внутренний угол 90°
• Размеры: высота и ширина 50 мм - соответствует внутреннему сечению лотков EKF-Line 50×50 мм
• Толщина стенки: 1 мм - обеспечивает достаточную жесткость при минимальном весе
• Материал: оцинкованная сталь - защищает от коррозии, совместима с другими элементами системы
• Покрытие: цинк - серебристо-серый цвет, устойчив к механическому воздействию
• Крышка: есть - позволяет полностью закрывать кабели, предотвращая доступ посторонних предметов
• Конструкция: стойкий изгиб - не деформируется при сборке и эксплуатации
• Соединение: без разъёмов - фиксируется болтовым креплением к лоткам
• Гарантия: 36 месяцев

Совместимость и монтаж

Угол 90 град. вертикальный внутренний 50x50-1,0мм совместим только с лотками EKF-Line той же высоты - 50 мм. Для установки необходимо:

• Закрепить два прямых лотка к стене или опоре так, чтобы они образовывали прямой угол;
• Подогнать угол между ними - он плотно вставляется во внутренние кромки лотков;
• Зафиксировать с помощью самонарезающих или обычных болтов через отверстия в боковых стенках;
• Установить крышку поверх угла - она крепится теми же болтами, что и на прямых участках.

Не требует специальных инструментов - достаточно отвертки или гаечного ключа. Монтаж возможен как до, так и после прокладки кабелей.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и нормами по электробезопасности для кабельных систем. Цинковое покрытие снижает риск возникновения электрохимической коррозии. Напряжение и ток не влияют на работоспособность угла - он является исключительно механическим элементом.

Преимущества

• Простота монтажа - не нужна сварка или клепка
• Совместимость с всей серией EKF-Line - можно собрать трассу любой формы
• Надёжная фиксация благодаря стойкому изгибу - не раскрывается при нагрузке
• Цинкование увеличивает срок службы даже в условиях повышенной влажности
• Крышка в комплекте - обеспечивает полную герметичность и безопасность

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты, не рассчитан на осадки и прямые солнечные лучи
• Не подходит для кабельных лотков другого размера - например, 40×40 или 80×80 мм
• Не заменяет внешний угол - нельзя использовать для поворотов наружу
• Не рекомендован для мест с постоянными ударными нагрузками - например, рядом с движущимся оборудованием

Примеры использования

• Переход кабельной трассы с потолка на вертикальную стену в серверной комнате
• Обход колонны в торговом центре - лоток меняет направление вокруг препятствия
• Прокладка слаботочных кабелей в шахте лифта - вертикальный поворот между этажами
• Сборка трассы в учебном корпусе - кабели проходят от щита к классным комнатам с несколькими поворотами

Практические советы

• Проверьте перед монтажом, что внутренняя ширина ваших лотков точно 50 мм - иначе угол будет слишком широкий или узкий
• Если вы используете перфорированные лотки - убедитесь, что отверстия на угле совпадают с отверстиями на лотках для равномерного крепления
• Не затягивайте болты слишком сильно - тонкая сталь (1 мм) легко деформируется
• Для долговечности в сырых помещениях допускается дополнительно обработать места крепления антикоррозийной смазкой
• Артикул vi905050-1 всегда указывайте при заказе - другие аналоги могут отличаться по форме или толщине
