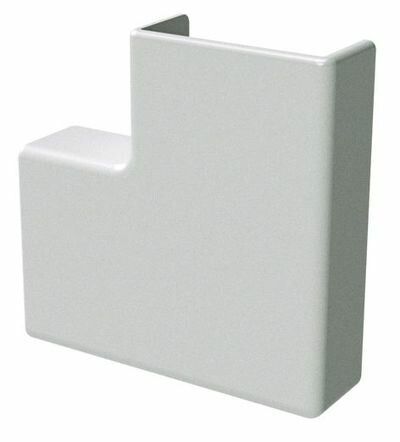

Угол плоский Г-образный APM 30x10 In-liner - 00408 ДКС

Угол плоский для кабель-канала 30х10 от DKC (ДКС), артикул 00408, предназначен для плавного перехода кабельной трассы в местах изменения направления на 90°, особенно в вертикальной плоскости. Этот элемент из серии In-liner Classic совместим с мини-каналами 30×10 мм и обеспечивает аккуратный внешний вид при скрытой прокладке проводов в помещениях.

Назначение и область применения

Угол плоский для кабель-канала 30х10 используется для формирования угловых участков кабельной трассы, где необходимо изменить направление канала на 90 градусов. Подходит для внутренней прокладки в офисах, квартирах, административных зданиях и других объектах с невысокими требованиями к защите от воды и пыли. Элемент не предназначен для открытой уличной эксплуатации или влажных сред.

Технические характеристики

• Угол изгиба: 90°
• Форма: плоский, симметричный - одинаково подходит для восходящих и нисходящих переходов
• Материал: пластик без галогенов - безопасен при горении, не выделяет токсичных веществ
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Количество вводов: 2 - вход и выход для кабель-канала
• Количество отсеков: 1 - одиночная камера для одного набора проводов
• Количество крышек: 1 - одна съемная крышка для доступа к проводам
• Цвет: чисто-белый - соответствует стандартному цвету мини-каналов серии In-liner Classic
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Способ установки: встраиваемый - монтируется внутри системы кабель-каналов, не выступает над поверхностью
• Монтажная перфорация: есть - отверстия для фиксации саморезами или дюбелями

Совместимость и монтаж

Элемент совместим исключительно с кабель-каналами 30×10 мм из серии In-liner Classic. Не подходит для каналов другого размера или других серий. Монтаж выполняется путём вставки угла между двумя прямыми участками канала. Для фиксации используются саморезы через перфорацию - рекомендуется использовать крепёж с потайной головкой, чтобы не нарушать ровность поверхности. Крышка легко открывается после монтажа для прокладки или замены проводов.

Безопасность и стандарты

Изготовлен из негорючего пластика без галогенов, что снижает риск распространения огня и выделения ядовитых газов при возгорании. Соответствует требованиям безопасности для внутренних электромонтажных работ в жилых и общественных зданиях. Степень защиты IP40 соответствует ГОСТ 14254 - обеспечивает защиту от контакта с инструментами и крупными твёрдыми предметами, но не является водонепроницаемой.

Преимущества

• Симметричная форма - одинаково удобен для вертикальных переходов вверх и вниз
• Встроенная перфорация - упрощает крепление к стене без дополнительных крепёжных деталей
• Белый цвет - гармонирует с большинством интерьеров, маскирует трассу
• Отсутствие галогенов - экологически безопасный материал, соответствует современным нормам
• Готов к использованию сразу после распаковки - защитная плёнка предотвращает царапины при транспортировке

Ограничения применения

• Не предназначена для влажных помещений (ванна, кухня, бассейн) - IP40 не защищает от влаги
• Не подходит для наружной установки - не выдерживает воздействие осадков, ультрафиолета и перепадов температур ниже −25C
• Не совместим с кабель-каналами других размеров (например, 20×10 или 40×10)
• Не рекомендуется для высоконагруженных систем - ограниченная механическая прочность пластика

Примеры использования

• Переход кабельной трассы от потолка к стене в офисном помещении
• Обход угла при прокладке проводов вдоль стены в квартире
• Создание вертикального ответвления от горизонтального канала к розетке или выключателю
• Аккуратное оформление трассы в учебных классах, медицинских кабинетах, гостиницах

Практические советы

• Перед монтажом проверьте, что ширина и высота вашего кабель-канала точно соответствуют 30×10 мм - даже небольшое отклонение может затруднить установку
• При сверлении отверстий под крепёж используйте малые свёрла - перфорация уже подготовлена, лишние отверстия нарушают целостность корпуса
• Не перегружайте канал более чем 70% от максимальной заполняемости - это сохраняет теплоотдачу и легкость обслуживания
• При необходимости замены проводов - просто снимите крышку; не требуется демонтаж всего угла
• Храните изделия в сухом месте - хотя они герметичны, длительное воздействие влаги может деформировать пластик
