Угол вертикальный внешний 90 градусов, 80х400 R300 в комплекте с крепежными элементами и соединительными пластинами, необходимымидля монтажа - LO8340K ДКС

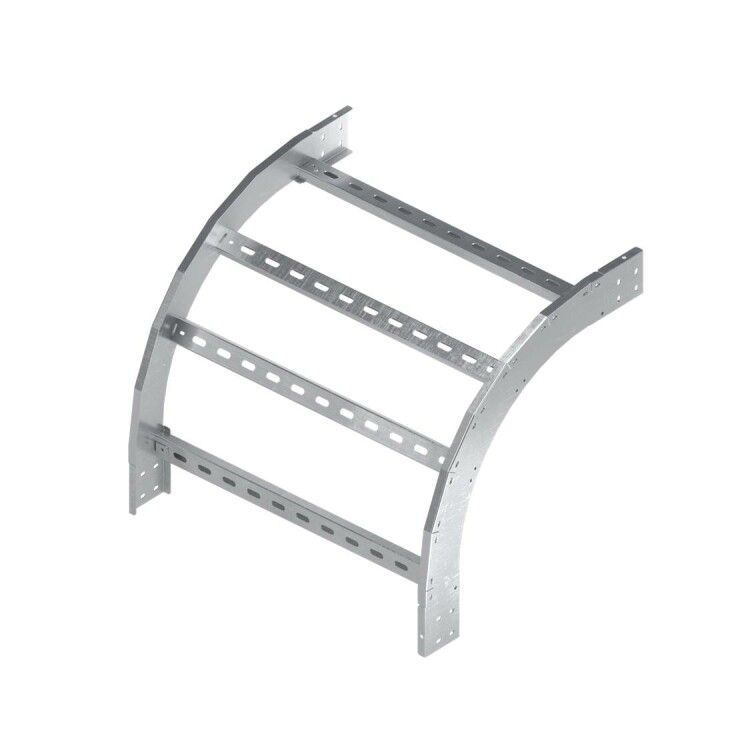

Угол вертикальный внешний 90 градусов, 80х400 R300 от DKC (ДКС), артикул lo8340k, предназначен для изменения направления кабельной трассы вниз под углом 90° в системах лестничных лотков. Изделие поставляется с готовым крепежом и соединительными пластинами, что ускоряет монтаж и обеспечивает надежное соединение.

Назначение и область применения

Угол вертикальный внешний 90 градусов, 80х400 R300 используется для перехода кабельных трасс с горизонтального участка на вертикальный в сторону снижения. Применяется в системах лестничных лотков с высотой борта 80 мм и шириной основания 400 мм. Подходит для прокладки силовых и слаботочных кабелей в зданиях, промышленных объектах, серверных помещениях, где требуется изменить траекторию трассы с сохранением минимального радиуса изгиба.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить резкий вертикальный спуск трассы;
• Высота борта: 80 мм - совместим с лотками серии L5 Combitech и аналогичными;
• Ширина основания: 400 мм - соответствует стандартным размерам лотков;
• Внутренний радиус: 300 мм - минимизирует механическую нагрузку на кабели при изгибе;
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает повышенную коррозионную стойкость;
• Покрытие: серое, равномерное цинкование - защищает от ржавчины даже при повреждении поверхности;
• Тип профиля: перфорированный - удобен для фиксации кабелей и установки крепежа;
• Тип бокового профиля: открытый - позволяет легко вводить/выводить кабели и провода;
• Цвет: серый - соответствует цветовой гамме системы L5 Combitech.

Совместимость и монтаж

Угол вертикальный внешний 90 градусов, 80х400 R300 совместим с лотками серии L5 Combitech и другими продуктами DKC, имеющими те же габариты (80×400 мм). Монтаж осуществляется с использованием входящих в комплект соединительных пластин и крепежных элементов. Для сборки необходимо:

• Выровнять торец горизонтального лотка с внутренним радиусом угла;
• Закрепить угол с помощью болтов и гаек через предварительно просверленные отверстия в соединительных пластинах;
• Не допускать перекосов - они нарушают целостность трассы и затрудняют протяжку кабелей.

Рекомендуется использовать инструмент с регулируемым моментом затяжки - переусердствовать с креплением нельзя, чтобы не деформировать перфорацию.

Преимущества

• Готовая комплектация - не требует докупать крепеж и пластины;
• Оцинковка по методу Сендзимира - долговечнее обычного цинкования, особенно в условиях повышенной влажности;
• Перфорированный профиль - упрощает крепление кабелей и модульных устройств;
• Открытые бока - позволяют выполнять обслуживание и замену кабелей без демонтажа всего угла;
• Чёткая геометрия - гарантирует точное соответствие стандартным лоткам, исключает щели и перегибы.

Ограничения применения

• Не предназначена для использования в качестве несущего элемента - опора должна обеспечиваться смежными лотками и кронштейнами;
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или хлорсодержащих веществ - цинк может разрушаться;
• Внутренний радиус 300 мм не подходит для кабелей с минимальным радиусом изгиба более 300 мм - проверяйте требования производителей кабеля;
• Не следует использовать в условиях температур ниже -40C - материал теряет пластичность, возможны трещины при ударных нагрузках.

Примеры использования

• Подключение кабельных трасс от этажных шкафов к нижнему уровню в офисных зданиях;
• Переход с горизонтальной трассы на вертикальную в промышленном цехе с многоуровневым оборудованием;
• Обустройство кабельных путей в серверных комнатах для вывода кабелей в пол или подпольный канал;
• Монтаж в жилых домах при прокладке кабелей от распределительных щитов до нижних этажей.

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковый тип профиля - несовместимость вызывает люфт и риск выпадения кабелей;
• При протяжке кабелей используйте смазку на основе силикона - она снижает трение и продлевает срок службы изоляции;
• Если трасса проходит через влажные зоны, дополнительно герметизируйте стыки силиконовым составом, совместимым с металлом;
• Не забудьте закрепить угол к несущей конструкции - он не рассчитан на самостоятельную нагрузку;
• Артикул lo8340k - всегда заказывайте в паре с лотком того же типа; запасной угол лучше иметь на складе для ремонта.
