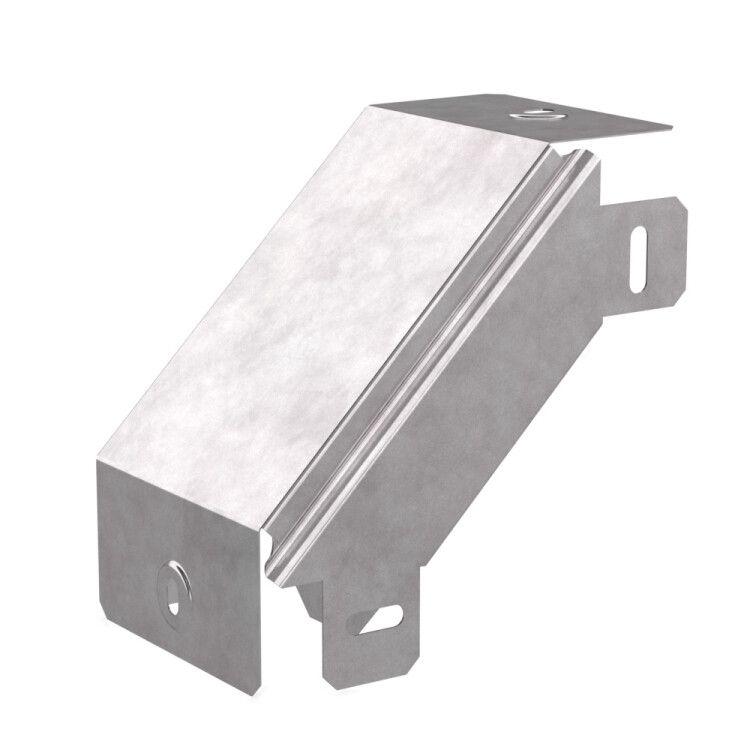

Угол вертикальный внешний 90 градусов с крышкой Стандарт 100х50 | PR16.0451 Промрукав Строитель

Угол вертикальный внешний 90 градусов с крышкой 100х50 Стандарт Промрукав - это металлический переходник для изменения направления кабельной трассы под углом 90°, предназначенный для установки на перфорированных и глухих лотках. Изделие выполнено из оцинкованной стали с высокой коррозионной стойкостью, оснащено крышкой и подходит для прокладки кабелей в помещениях и под навесом. Артикул pr16.0451, бренд Промрукав.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой 100х50 Стандарт Промрукав используется для изменения направления кабельной трассы с горизонтального на вертикальное или наоборот. Подходит для монтажа на перфорированных и глухих лотках, применяется в системах кабельного управления на производствах, в промышленных зонах, на объектах ЖКХ, энергетике и транспорте. Крышка обеспечивает закрытый доступ к кабелям и защищает их от механических повреждений и попадания пыли.

Технические характеристики

• Форма: вертикальный внешний угол 90°
• Габариты: ширина 100 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели без перегибов
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: цинкование 10–22 мкм - равномерное, прочное, с высокой адгезией
• Крышка: есть, фиксируется без инструментов
• Исполнение: без соединительных разъёмов - требует крепления к лоткам болтами или сваркой
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой 100х50 Стандарт Промрукав совместим с лотками того же типа и размера - шириной 100 мм и высотой 50 мм. Для монтажа требуется предварительно смонтировать лотки, затем зафиксировать угол с помощью саморезов, болтов или точечной сварки. Крышка устанавливается после прокладки кабелей - она просто накрывается и фиксируется по боковым выступам. Отсутствие соединительных разъёмов требует дополнительного крепления, но обеспечивает жёсткость конструкции. Учитывайте внутренний радиус 75 мм - он определяет минимальный радиус изгиба кабелей внутри угла.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкости и материалу - сталь с цинковым покрытием не поддерживает горение. Климатическое исполнение УХЛ2 гарантирует надёжную работу в условиях повышенной влажности, перепадов температур и частичного воздействия атмосферных факторов. Цинкование по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461, обеспечивая долгий срок службы даже в агрессивных средах.

Преимущества

• Высокая коррозионная стойкость - цинкование по методу Сендзимира защищает сталь даже при повреждении поверхности
• Устойчивость к экстремальным температурам - работает при -80C и до +150C
• Надёжная крышка - легко открывается и закрывается, не требует дополнительных креплений
• Жёсткая конструкция - отсутствие разъёмов снижает риск деформации при нагрузке
• Подходит для всех типов лотков - универсальное решение для промышленных систем

Ограничения применения

Не рекомендуется использовать в условиях постоянного контакта с открытой водой, химически активными жидкостями (например, кислотами, щелочами) или в морских зонах с высокой солёностью воздуха. Также не подходит для монтажа в местах с вибрацией выше нормированной - без дополнительного демпфирования возможна усталость металла. Нельзя применять как самостоятельный элемент - всегда должен быть установлен между двумя лотками.

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе металлургического завода
• Спуск кабелей от потолочных трасс к оборудованию на полу в распределительном пункте
• Обход препятствий (колонн, труб) в системах автоматизации на пищевых предприятиях
• Прокладка силовых и слаботочных кабелей в подземных технологических каналах под навесом

Практические советы

• При выборе угла проверьте соответствие габаритов лотка - ширина 100 мм и высота 50 мм должны точно совпадать
• Убедитесь, что радиус изгиба кабелей не меньше 75 мм - иначе возможна порча изоляции
• Для длительной эксплуатации в сыром месте используйте герметик на стыках крышки и корпуса
• При использовании в вибрационных зонах - дополнительно закрепите угол антивибрационными прокладками
• Запасайтесь запасными крышками - они часто теряются при обслуживании
• Артикул pr16.0451 - сохраняйте его при заказе запчастей, чтобы не перепутать с другими моделями Промрукав
