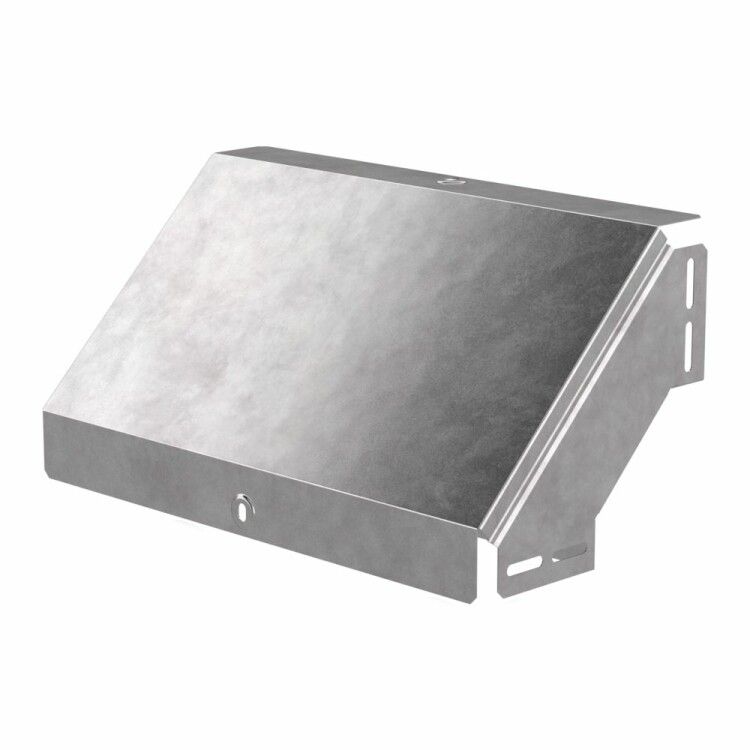

Угол вертикальный внешний 90 градусов с крышкой Стандарт 400х100 Промрукав - металлический элемент для организации вертикального перехода кабельных трасс в системах открытой прокладки. Изделие совместимо с лотками серии «Стандарт» от бренда Промрукав и обеспечивает надежную защиту кабелей при монтаже в условиях повышенных механических нагрузок и широкого температурного диапазона.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой Стандарт 400х100 Промрукав используется для изменения направления кабельной трассы на 90° вниз - например, при переходе с горизонтального лотка на вертикальную стойку или при спуске кабелей с этажа на этаж. Подходит для глухих и перфорированных лотков серии «Стандарт». Применяется в промышленных объектах: на заводах, в распределительных пунктах, на элеваторах, в логистических комплексах. Элемент рассчитан на открытую установку, где требуется высокая прочность и долговечность.

Технические характеристики

• Форма: Вертикальный внешний угол 90°
• Габариты: ширина 400 мм, высота 100 мм
• Внутренний радиус: 75 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм - усиленное исполнение для выдерживания механических нагрузок
• Покрытие: цинк 19–23 мкм - защищает от коррозии даже в агрессивных средах
• Температура эксплуатации: от –80 C до +150 C - работает в холодильных камерах и рядом с нагревательными устройствами
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Исполнение: без соединительных разъёмов - монтируется через болтовые крепления к лоткам
• Цвет: серый
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой Стандарт 400х100 Промрукав совместим исключительно с лотками серии «Стандарт» того же бренда. Монтаж осуществляется открытым способом: элемент фиксируется к торцам горизонтальных и вертикальных лотков с помощью саморезов или болтов. Крышка крепится на защелках - её можно легко снять для осмотра или замены кабелей. Для герметичности соединений рекомендуется использовать уплотнители, если система эксплуатируется во влажной среде. Не предназначена для скрытой установки внутри стен или потолков.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость - не распространяет пламя и сохраняет целостность при воздействии высоких температур. Цинковое покрытие по методу Сендзимира гарантирует антикоррозийную стойкость, что важно для работы в помещениях с повышенной влажностью или химической активностью. Соответствует нормам промышленной электробезопасности при использовании в соответствии с инструкцией.

Преимущества

• Усиленная конструкция (толщина 0,8 мм) выдерживает значительные нагрузки от кабелей и внешнего давления
• Защитная крышка снижает риск повреждения кабелей и упрощает обслуживание
• Оцинковка по методу Сендзимира обеспечивает длительный срок службы - до 25 лет в типовых промышленных условиях
• Работает в экстремальных температурах - от арктических морозов до зон с высоким тепловыделением
• Совместимость с лотками серии «Стандарт» позволяет собирать системы без адаптеров и доработок

Ограничения применения

• Не применяется для закрытых (скрытых) систем прокладки - требует доступа для обслуживания
• Не предназначен для подземной или подводной установки - не имеет IP-защиты выше базовой
• Не совместим с лотками других серий (например, «Эконом» или «Профи») - отличаются по размерам и форме креплений
• Не следует использовать в качестве несущего элемента для тяжелых трубопроводов - только для кабельных трасс

Примеры использования

• Переход с горизонтального лотка на вертикальную стойку в цехе металлургического предприятия
• Спуск кабелей от пульта управления на второй этаж к оборудованию на первом
• Обустройство трассы в холодильном складе с постоянным перепадом температур
• Подключение кабелей к частотному преобразователю, расположенному ниже уровня основного лотка

Практические советы

• При выборе угла проверьте внутренний радиус 75 мм - он должен позволять свободно проходить максимальному диаметру кабеля без перегиба
• Для длинных трасс используйте несколько углов подряд - не допускайте более двух последовательных поворотов без прямого участка
• Закрепляйте угол жестко к лоткам - слабое крепление вызывает вибрацию и быстрый износ кабелей
• При монтаже в местах с возможным попаданием воды - дополнительно уплотните стыки силиконовым герметиком
• Артикул pr16.0585 - единственный номер для заказа этого конкретного изделия; другие углы с аналогичным описанием могут иметь другую геометрию
