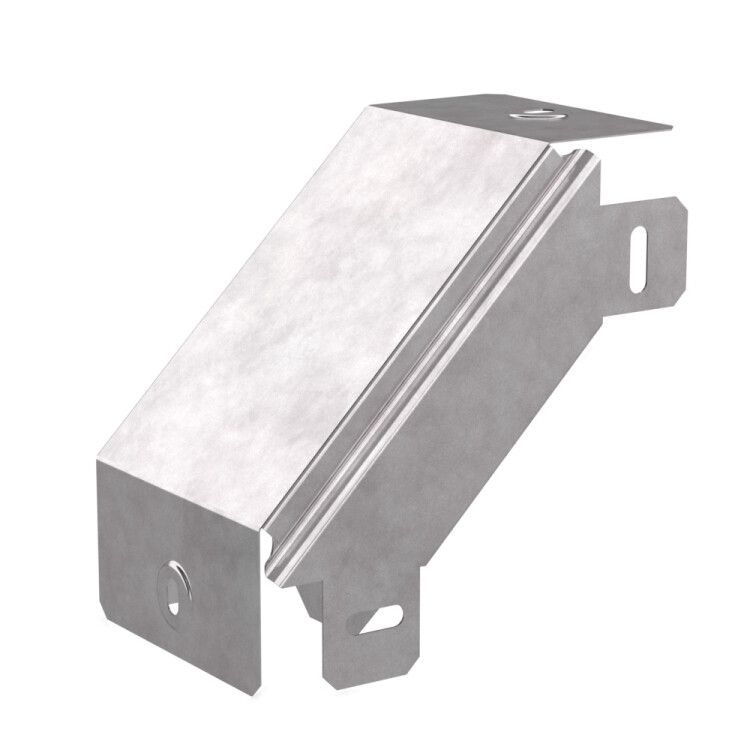

Угол вертикальный внешний 90 градусов с крышкой Стандарт 50х50 | PR16.0568 Промрукав Строитель

Угол вертикальный внешний 90 градусов с крышкой Стандарт 50х50 Промрукав - это прочный металлический переходник для изменения направления кабельной трассы под прямым углом. Изделие выполнено из оцинкованной стали с усиленной конструкцией и предназначено для работы в промышленных условиях. Артикул pr16.0568 соответствует серии продуктов Промрукав, ориентированных на надежную прокладку кабелей в сложных средах.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой Стандарт 50х50 Промрукав используется для поворота кабельных трасс на 90° между горизонтальными и вертикальными участками. Подходит для установки с перфорированными и глухими лотками, а также в системах промышленной проводки. Обеспечивает защищенное прохождение кабелей через углы конструкций - например, при переходе с потолка на стену или между этажами.

Технические характеристики

• Форма: вертикальный внешний угол 90°
• Габариты: 50×50 мм (высота и ширина)
• Внутренний радиус: 75 мм - обеспечивает плавный изгиб кабеля без повреждений
• Толщина материала: 0,7 мм - повышенная жесткость против деформаций
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм
• Покрытие: серое, матовое
• Наличие крышки: да - позволяет закрывать и фиксировать кабели внутри
• Огнестойкость: есть - выдерживает высокие температуры без потери целостности
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C
• Исполнение: без соединительного разъема - требует механического крепления к лоткам

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой Стандарт 50х50 Промрукав совместим с лотками того же размера (50×50 мм) от производителя Промрукав и аналогичных моделей других брендов с одинаковым профилем. Монтируется с помощью саморезов, болтов или сварки - в зависимости от типа основного лотка. Крышка крепится на защелках или винтах, обеспечивая доступ к кабелям при необходимости обслуживания. Для герметизации стыков рекомендуется использовать термостойкие уплотнители, особенно при работе в сырых зонах.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и работает в широком температурном диапазоне (-80…+150 C). Цинкование по методу Сендзимира гарантирует долговременную коррозионную стойкость даже при колебаниях влажности. Соответствует нормам для промышленных электроустановок, не содержит токсичных материалов. Не применяется в взрывоопасных зонах без дополнительной защиты.

Преимущества

• Усиленное исполнение - материал толще стандартного, снижает риск прогиба при нагрузке
• Защитное покрытие по методу Сендзимира - более однородное и долговечное, чем обычное цинкование
• Крышка в комплекте - исключает необходимость докупать элементы отделки
• Огнестойкость - безопасно применять рядом с источниками тепла
• Работает при экстремальных температурах - подходит для холодильных камер и печных участков

Ограничения применения

• Не предназначен для прокладки силовых кабелей выше 1000 В без согласования с проектом
• Не рассчитан на постоянное погружение в воду - хотя IP-класс не указан, условия УХЛ2 не обеспечивают полной гидроизоляции
• Отсутствие соединительного разъема требует дополнительных крепежных решений - нельзя просто “вставить” в лоток
• Не подходит для частых демонтажей - крышка не имеет быстроразъемных замков

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией
• Спуск кабелей от распределительного щита к оборудованию на полу
• Прокладка сигнальных и управляющих кабелей в логистических комплексах с многоуровневыми конструкциями
• Обустройство трасс в помещениях с высокой влажностью - например, мойках, пищевых цехах

Практические советы

• Проверьте внутренний радиус 75 мм перед прокладкой кабелей с малым радиусом изгиба - некоторые многожильные кабели могут не поместиться
• При монтаже используйте антивибрационные прокладки, чтобы предотвратить износ изоляции кабелей
• Для длительной эксплуатации в агрессивных средах (например, химические производства) дополнительно смажьте кромки крышки термостойкой смазкой
• Закрепляйте угол к лотку минимум в двух точках - особенно при длинных трассах с большим весом кабелей
• Артикул pr16.0568 - единственный вариант в линейке Промрукав с такими габаритами и усиленной толщиной; другие модели имеют меньшую жесткость
