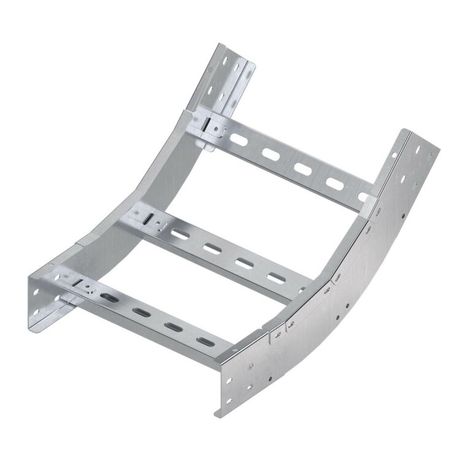

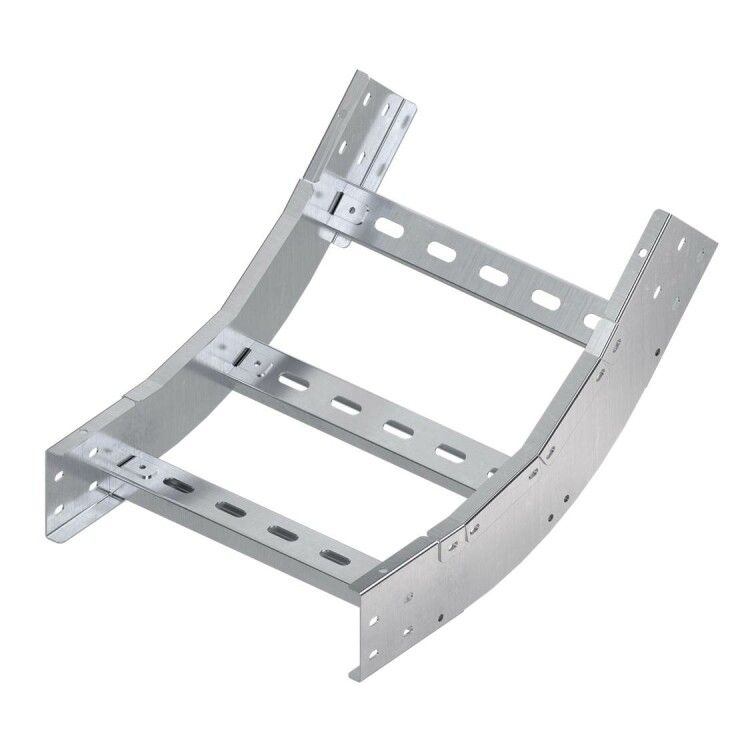

Угол вертикальный внутренний 45 градусов, 100х500 R600 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - LH0165K ДКС

Угол вертикальный внутренний 45 градусов, 100х500 R600 в комплекте с крепежными элементами и соединительными пластинами DKC — это элемент системы лестничных лотков DKC L5 Combitech, предназначенный для изменения направления кабельной трассы вверх под углом 45°. Продукт совместим с профилем шириной 500 мм и высотой борта 100 мм, обеспечивает надежную передачу нагрузки и сохраняет целостность защиты кабелей при переходе между горизонтальными участками.

Назначение и область применения

Этот угол используется для создания плавного вертикального поворота кабельной трассы в системах лестничных лотков. Подходит для прокладки силовых и слаботочных кабелей в помещениях с ограниченным пространством — например, в технических этажах, шахтах лифтов, серверных комнатах, на производствах с многоуровневыми технологическими линиями.

Технические характеристики

• Тип угла: вертикальный внутренний
• Угол изгиба: 45°
• Ширина основания: 500 мм
• Высота борта: 100 мм
• Внутренний радиус поворота: 600 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: цинковое, равномерное, антикоррозийное
• Тип профиля: открытый перфорированный
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый

Совместимость и монтаж

Угол вертикальный внутренний 45 градусов, 100х500 R600 в комплекте с крепежными элементами и соединительными пластинами DKC совместим исключительно с лотками серии L5 Combitech от DKC. Монтаж выполняется с помощью входящих в комплект соединительных пластин и крепежа — болты, гайки и шайбы уже предусмотрены, что исключает необходимость самостоятельного подбора фиксирующих элементов.

Рекомендуется соблюдать шаг крепления не более 800 мм на прямых участках и не менее двух точек на каждом конце угла. Перед установкой проверьте соответствие внешних габаритов лотка и угла — допуск по ширине ±1 мм, по высоте ±0,5 мм.

Безопасность и стандарты

Изделие изготовлено из стали, соответствующей нормам EN 10346 и ГОСТ 14918. Оцинкование по методу Сендзимира гарантирует долговечность покрытия даже в условиях повышенной влажности. Огнестойкость изделия позволяет использовать его в зонах с требованием к негорючести согласно СП 7.13130.2013 и ГОСТ Р 53318.

Преимущества

• Готовая комплектация — не требуется докупать крепеж или соединители
• Равномерное цинковое покрытие снижает риск коррозии при длительной эксплуатации
• Чёткий радиус 600 мм обеспечивает минимальное усилие при протяжке кабелей
• Перфорированный профиль позволяет легко проводить контроль состояния кабелей и выполнять модификацию трассы
• Серый цвет соответствует стандартному оформлению систем DKC L5 Combitech

Ограничения применения

• Не применяется для горизонтальных поворотов — только для вертикальных переходов вверх
• Не рекомендуется для использования вне помещений без дополнительной защиты от осадков и УФ-излучения
• Не совместим с лотками других серий (например, L3, L7) или конкурентных брендов
• Не предназначен для механической нагрузки сверх проектной — максимальная нагрузка рассчитана для массы кабеля до 15 кг/м

Примеры использования

• Подключение нижнего уровня распределительной коробки к верхнему уровню шкафа управления
• Переход кабельной трассы через технический этаж между двумя ярусами оборудования
• Обход препятствий (балки, воздуховоды) в производственных цехах с жесткими габаритными ограничениями
• Прокладка кабелей в многоквартирном доме от подвального щита к этажным распределительным пунктам

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 600 мм не вызывал перегиб кабелей — особенно важен для кабелей с малым радиусом изгиба (например, оптоволоконных)
• При использовании в сырых средах (подвалы, тоннели) дополнительно смажьте места стыков герметиком на базе силикона
• Не используйте этот угол как несущую конструкцию — он не рассчитан на восприятие веса оборудования
• Артикул lh0165k всегда заказывайте в паре с прямыми участками того же типа — так вы гарантированно получите совместимые детали
• При необходимости замены — запасайте один угол в резерве: он часто становится узким местом при масштабной прокладке
