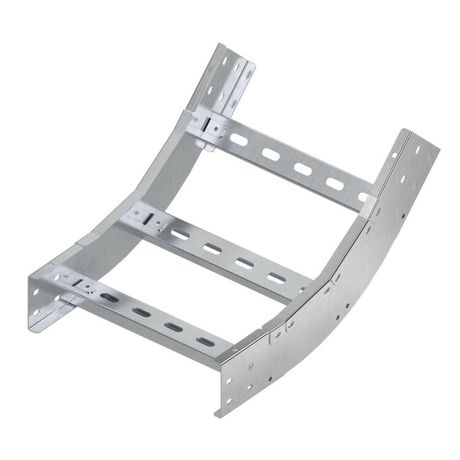

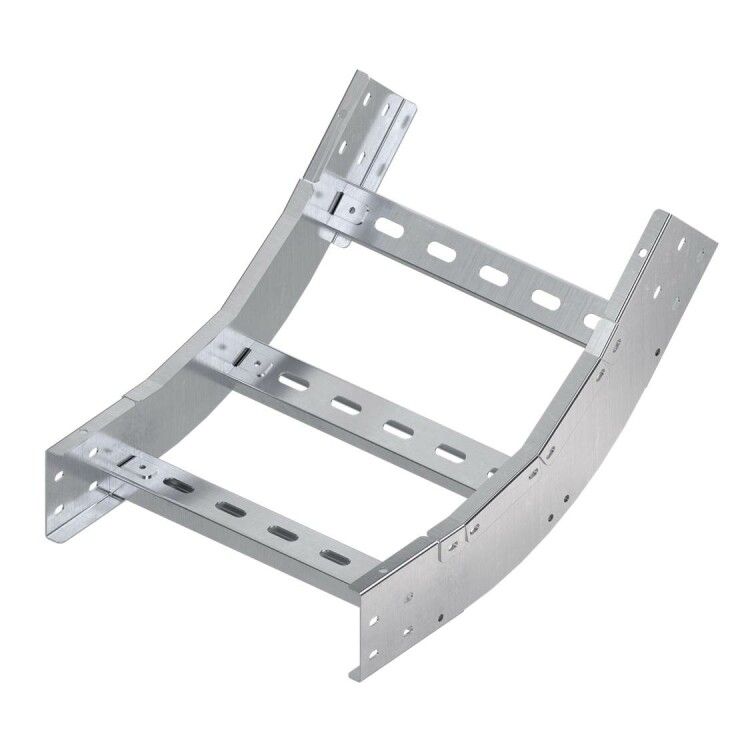

Угол лестничный вертикальный внутренний 45 градусов 100х500, R600, горячеоцинкованный | ULIC615HDZ DKC ДКС

Угол лестничный вертикальный внутренний 45 градусов 100х500, R600, горячеоцинкованный от DKC (ДКС) - элемент лестничного кабельного лотка, обеспечивающий плавный поворот трассы на 45° внутри помещения. Артикул ulic615hdz из серии U5 Combitech предназначен для прокладки силовых и слаботочных кабелей в местах изменения направления вертикальной трассы.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в вертикальной плоскости под углом 45°. Подходит для установки в зданиях с жесткими требованиями к компактности - например, в шахтах лифтов, технических этажах, подземных парковках. Применяется там, где требуется сохранить радиус изгиба кабеля выше минимально допустимого, чтобы избежать повреждений изоляции.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 45°
• Размеры: ширина 500 мм, высота 100 мм
• Внутренний радиус: 600 мм - обеспечивает безопасный изгиб кабелей
• Материал: сталь с горячим цинкованием
• Покрытие: горячий цинк - защищает от коррозии даже при механическом воздействии
• Цвет: серый
• Исполнение: без соединительных разъёмов - требует фиксации к основному лотку болтами или сваркой

Совместимость и монтаж

Угол совместим с лотками серии U5 Combitech от DKC, имеющими аналогичную ширину (500 мм) и тип крепления. Монтируется путём приваривания или закрепления саморезами/болтами к прямым участкам лотка. Учитывайте, что отверстия для крепления не предусмотрены - необходимо просверливать самостоятельно. Для герметизации стыков рекомендуется использовать термостойкий герметик, особенно в сырых средах.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и IEC 61537 для кабельных систем. Горячее цинкование соответствует ISO 1461 - гарантирует долговечность покрытия при температуре от –40C до +80C. Соответствует нормам пожаробезопасности для помещений категории Б1–Б3.

Преимущества

• Плавный радиус 600 мм снижает риск перегиба кабелей, особенно многожильных и с толстой изоляцией
• Горячее цинкование устойчиво к механическим повреждениям при монтаже и эксплуатации
• Не требует дополнительных переходников - просто встраивается в существующую трассу
• Поддерживает плотную укладку кабелей благодаря оптимальным габаритам 100×500 мм

Ограничения применения

• Не предназначена для наружной установки без защиты от осадков - хотя цинк устойчив, длительное воздействие воды может вызвать образование белого налёта
• Не подходит для трасс с радиусом менее 600 мм - применение в более острых поворотах нарушает допустимые условия прокладки кабелей
• Отсутствие соединительных разъёмов увеличивает время монтажа - требуется дополнительная подготовка поверхности и крепёж
• Не рекомендован для использования в агрессивных химических средах (например, в химцехах с кислотными испарениями)

Примеры использования

• Переход между этажами в офисном здании через технологический канал
• Поворот трассы в подвале многоэтажного дома перед входом в распределительный щит
• Прокладка кабелей питания к эскалаторам и лифтам в торговых центрах
• Обход колонн и трубопроводов в технических помещениях заводов

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (600 мм) минимальному радиусу изгиба используемых кабелей - он указан в паспорте кабеля
• При использовании в сыром помещении после монтажа заполните все стыки герметиком, чтобы предотвратить попадание влаги
• Для удобства сборки используйте временные фиксаторы - угол можно выставить по уровню до окончательного крепления
• Не применяйте этот угол как прямой участок - он рассчитан исключительно на поворот, и нагрузка на него должна быть равномерной
• Артикул ulic615hdz совпадает с другими деталями серии U5 Combitech - заменить его можно только другим элементом этой же серии
