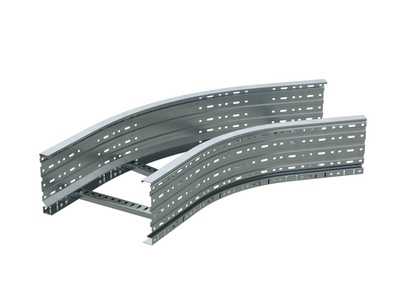

Угол лестничный 45 градусов 100x800, горячий цинк | ULC618HDZ DKC ДКС

Угол лестничный 45 градусов 100x800 горячеоцинкованный от DKC (ДКС), артикул ulc618hdz, предназначен для создания плавных поворотов кабельных трасс в системе U5 Combitech. Он обеспечивает надежную и долговечную прокладку кабелей на объектах с высокой влажностью или агрессивной средой.

Назначение и область применения

Угол лестничный 45 градусов 100x800 горячеоцинкованный используется для изменения направления кабельной трассы под углом 45° в горизонтальной плоскости. Применяется в составе системы U5 Combitech для прокладки силовых и контрольных кабелей на промышленных объектах, в энергообъектах, транспортной инфраструктуре и зонах с повышенной влажностью - например, в насосных станциях, на элеваторах, в подземных парковках и производственных цехах.

Технические характеристики

• Угол поворота: 45°
• Высота борта: 100 мм
• Ширина: 800 мм
• Внутренний радиус изгиба: 600 мм
• Материал: сталь с горячим цинкованием
• Покрытие: горячее цинкование - защита от коррозии до 30–50 лет
• Тип ступени: перфорированный профиль
• Боковой профиль: открытый, с перфорацией
• Исполнение: без соединительных разъемов
• Цвет: серый
• Огнестойкость: соответствует требованиям
• Поддержка длинных участков: да - возможно использование на протяжённых трассах

Совместимость и монтаж

Угол лестничный 45 градусов 100x800 горячеоцинкованный совместим исключительно с лотками системы U5 Combitech с параметрами 100 мм по высоте и 800 мм по ширине. Монтаж выполняется путём выравнивания кромок с лотком и фиксации саморезами или болтами через перфорацию. Отсутствие соединительных разъемов требует точного подбора смежных элементов - не допускается использование с другими сериями лотков. Для сборки длинных трасс рекомендуется соблюдать шаг крепления не более 1,5 метра.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не распространяет горение. Горячее цинкование обеспечивает электрохимическую защиту стали, что снижает риск возникновения коррозионных процессов. Соответствует нормам для промышленного оборудования в соответствии с ГОСТ Р 50571 и IEC 61537.

Преимущества

• Плавный изгиб с радиусом 600 мм минимизирует механическую нагрузку на кабели при прокладке
• Перфорация на боковых стенках упрощает крепление и вентиляцию
• Горячее цинкование гарантирует длительный срок службы в агрессивных средах
• Легкий вес благодаря открытой конструкции снижает нагрузку на несущие элементы
• Поддержка широкодиапазонного исполнения - подходит для трасс любой протяжённости

Ограничения применения

• Не применяется в качестве самостоятельного несущего элемента - только как компонент системы U5 Combitech
• Не предназначена для вертикальных поворотов - работает только в горизонтальной плоскости
• Несовместим с лотками других серий, даже при совпадении габаритов
• Работает в температурном диапазоне от –40C до +60C; при экстремальных значениях требуется проверка условий эксплуатации

Примеры использования

• Поворот кабельной трассы вокруг колонны в производственном цехе
• Обход препятствий в подвале тепловой станции
• Смена направления трассы между этажами в многоэтажном здании с использованием комбинации прямых лотков и углов
• Прокладка кабелей в помещениях с постоянной влажностью - бассейны, холодильные камеры, канализационные насосные станции

Практические советы

• При монтаже убедитесь, что внутренний радиус 600 мм не будет сдавливать кабели - особенно многожильные или с толстой изоляцией
• Используйте только крепеж, совместимый с оцинкованной поверхностью - избегайте медных или алюминиевых деталей, чтобы не вызвать гальваническую коррозию
• Для трасс длиной свыше 10 метров рекомендуется установить компенсационные участки перед и после угла
• Проверьте соответствие ширины 800 мм и высоты 100 мм всех соседних лотков - даже небольшое расхождение нарушает герметичность и жесткость всей трассы
• При хранении сохраняйте изделие в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может спровоцировать образование белого налета (цветной оксид цинка), который не влияет на прочность, но требует удаления перед монтажом
