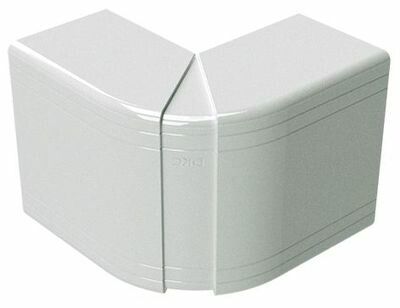

Угол для кабель-канала внешний неизменяемый 90град. 40х40 NEA DKC 01806 ДКС

Угол внешний неизменяемый 90 градусов 40х40 мм от DKC (ДКС) - элемент системы In-liner Classic для эстетичного завершения кабельных трасс в углах стен. Подходит для внутренней прокладки проводов в помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Этот угол предназначен для соединения двух участков кабель-канала под прямым углом 90° в горизонтальной плоскости. Он обеспечивает чистую, аккуратную переходную зону между прямыми секциями канала, защищает провода от механических воздействий и маскирует места стыков. Применяется в офисах, квартирах, школах и других объектах, где важна невзрачная, но надёжная прокладка коммуникаций. Установка возможна только внутри помещений - не для наружного использования.

Технические характеристики

• Угол: 90° - фиксированный, не регулируемый;
• Габариты: 40×40 мм - ширина и глубина соответствуют стандартным мини-коробам серии In-liner Classic;
• Материал: пластик без галогенов - безопасный при возгорании, не выделяет токсичных паров;
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды; не предназначено для влажных сред;
• Количество вводов: 2 - два входа для кабелей с противоположных сторон;
• Количество отсеков: 1 - один общий канал для всех проводов;
• Монтажная перфорация: да - есть отверстия для крепления саморезами или дюбелями;
• Цвет: чисто-белый - совпадает с остальными элементами серии In-liner Classic;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с температурой от −25C до +40C и умеренной влажностью;
• Способ установки крышки: встраивание - крышка крепится поверх основания, не снимается полностью после монтажа.

Совместимость и монтаж

Угол совместим исключительно с кабель-каналами и коробами серии In-liner Classic того же размера - 40×40 мм. Для монтажа:

• Закрепите угол на стене через перфорацию с помощью саморезов или дюбелей - шаг крепления рекомендуется 20–30 см;
• Подготовьте кабель-каналы: отрежьте их точно под 90°, чтобы они плотно вошли в бока угла;
• Вставьте каждый канал в свою половину угла, затем зафиксируйте крышку сверху - она фиксируется защелками, не требует дополнительных креплений;
• Не используйте силовые методы при установке - материал хрупкий, можно сломать ребро жесткости.

Безопасность и стандарты

Изделие изготовлено из материала без галогенов, что снижает риск образования ядовитых веществ при нагреве. Соответствует требованиям безопасности для внутреннего электрооборудования в жилых и административных зданиях. Сертификация по ГОСТ Р МЭК 61386-2-1 (электромонтажные трубопроводы) реализуется через комплектность всей серии In-liner Classic.

Преимущества

• Симметричная форма - легко монтируется в любом направлении, не имеет “правой” и “левой” стороны;
• Защитная плёнка на поверхности - сохраняет первозданный вид при транспортировке и временно при монтаже;
• Высокая точность формовки - гарантирует герметичный контакт с каналами без щелей;
• Антискользящая фактура - удобно держать руками при установке даже в труднодоступных местах.

Ограничения применения

• Не использовать в сырых помещениях (ванная, кухня, подвал) - степень защиты IP40 не предусматривает защиту от влаги;
• Не применять вне помещений - материал не устойчив к УФ-лучам и перепадам температур ниже −25C;
• Не допускается использование с другими сериями кабель-каналов - габариты и замки несовместимы;
• Не поддерживается нагрузка выше 10 Н - не является несущим элементом, нельзя крепить тяжёлое оборудование к нему.

Примеры использования

• Обрамление кабельной трассы вдоль стены, когда необходимо сделать поворот вокруг колонны или дверного проёма;
• Переход от нижней части стены к потолочному уровню в офисном пространстве;
• Сборка одиночной трассы для питания светильников, розеток и сетевых устройств в жилой комнате;
• Скрытая прокладка проводов в детской комнате - благодаря чистому белому цвету и отсутствию галогенов, безопасен для детей.

Практические советы

• Перед монтажом проверьте, что все кабель-каналы, которые будут подходить к этому углу, действительно имеют размер 40×40 мм - расхождение даже на 1 мм вызывает щели и плохую фиксацию;
• Если требуется изменить направление трассы более чем на 90° - используйте несколько последовательных углов, а не пытайтесь деформировать этот;
• При работе с несколькими углами на одной трассе - соблюдайте единый уровень крепления, чтобы избежать “ступенчатости”;
• После окончания монтажа удалите защитную плёнку - её остатки могут желтеть и терять адгезию со временем;
• Для быстрого доступа к кабелям - выбирайте модели с открытым типом крышки, хотя здесь используется встроенный вариант - он менее ремонтопригоден, но эстетичнее.
