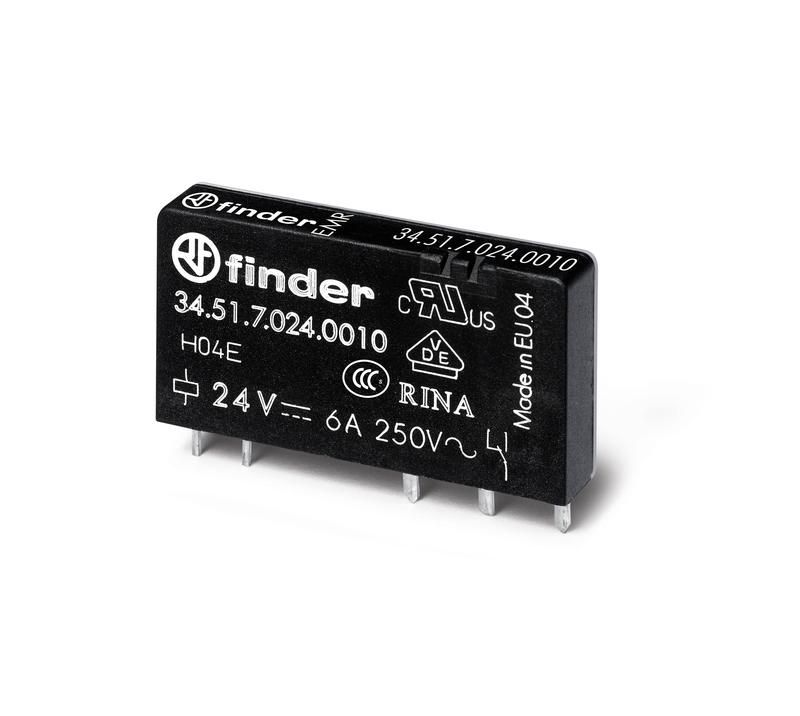

Ультратонкое электромеханическое реле; монтаж на печатную плату; 1NO 6A; контакты AgNi; катушка 6В DC (чувствит.) | 345170060310 Finder 34.51.7.006.0310

Электромеханическое реле Finder 34.51.7.006.0310 - ультратонкий промежуточный компонент для монтажа на печатную плату, предназначенный для коммутации слаботочных цепей с напряжением до 6 В постоянного тока и нагрузкой до 6 А. Подходит для автоматизации, контроллеров и устройств с ограниченным пространством.

Назначение и область применения

Реле Finder 34.51.7.006.0310 используется для управления нагрузками в устройствах, где важна компактность и надёжность. Его применяют в системах автоматического управления, промышленной электронике, бытовых приборах, медицинском оборудовании и других решениях, требующих изоляции между управляющей и силовой цепями. Благодаря малому профилю и монтажу на плату, идеально подходит для плотной сборки печатных плат.

Технические характеристики

• Напряжение катушки: 6 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Количество нормально открытых (НО) контактов: 1
• Тип контактов: одинарный, серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Поляризация: свободная полюсность - можно подключать любым способом, без учёта полярности
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Подключение: выводы для пайки на печатную плату
• Катушка: высокой чувствительности - потребляет мало энергии, подходит для работы от микроконтроллеров

Совместимость и монтаж

Реле Finder 34.51.7.006.0310 совместимо с любыми платами, имеющими стандартные отверстия под DIL-корпус с шагом 2,5 мм. Для монтажа требуется пайка выводов в отверстия платы. Катушка активируется при подаче 6 В постоянного тока - достаточно тока менее 10 мА благодаря высокой чувствительности. Убедитесь, что трассировка платы обеспечивает достаточное расстояние между контактами и землёй, особенно при работе с напряжениями выше 30 В. Не используйте с переменным током - реле рассчитано только на постоянный ток.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность выключателей и реле для домашнего и аналогичного использования. Это гарантирует соответствие требованиям по изоляции, теплостойкости и механической прочности. Применение в соответствии с этими стандартами позволяет использовать реле в продуктах, сертифицируемых по CE.

Преимущества

• Ультратонкая конструкция - занимает минимум места на плате
• Высокая чувствительность катушки - легко управляется микроконтроллерами и логическими схемами
• Контакты AgNi - долгий срок службы даже при частых включениях
• Свободная полюсность - упрощает проектирование и сборку
• Известный бренд Finder - проверенная надёжность в промышленной электронике

Ограничения применения

• Не предназначен для работы с переменным током - только постоянный ток 6 В
• Защита IP20 - нельзя применять во влажных, пыльных или агрессивных средах без дополнительной герметизации
• Климатическое исполнение УХЛ4 - не рекомендовано для экстремальных холодов ниже −25C или жары выше +40C
• Максимальная мощность нагрузки - 6 А; при более высоких токах возможен выход из строя контактов
• Не имеет встроенного демпфера или фильтра - при переключении индуктивных нагрузок (например, катушек, двигателей) необходим внешний гасящий контур (диод или RC-цепочка)

Примеры использования

• Управление светодиодными лентами через Arduino или Raspberry Pi
• Переключение нагревательных элементов в термостатах
• Коммутация сенсоров и исполнительных механизмов в промышленных контроллерах
• Автоматические системы освещения и безопасности
• Медицинские приборы с низкопотребляющими управляющими цепями

Практические советы

• При использовании с индуктивной нагрузкой (электромагниты, двигатели) обязательно установите антидуговой диод (Flyback diode) параллельно нагрузке - это предотвратит пробой транзистора управления.
• Проверьте посадочные отверстия на плате - шаг выводов 2,5 мм, типоразмер DIL-8. Не используйте адаптеры, если они увеличивают длину выводов - это снижает механическую устойчивость.
• При пайке соблюдайте температурный режим: максимальная температура пайки - 260 C, время воздействия - не более 10 секунд.
• Для длительной работы при близком к максимуму токе (5–6 А) обеспечьте хорошее теплоотведение - не располагайте реле рядом с горячими компонентами.
• При замене - убедитесь, что новое реле имеет ту же чувствительность катушки и тип контактов. Аналоги с другими материалами (например, CdO) могут иметь меньший срок службы.
