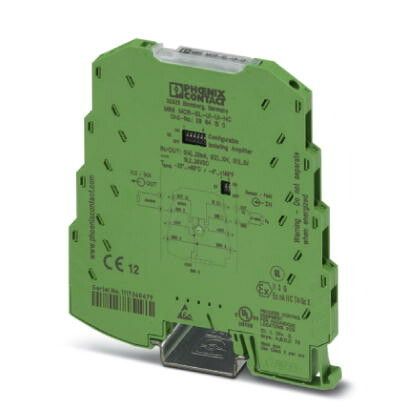

Разделительные усилители MINI MCR-SL-UI-UI-NC | 2864150 Phoenix Contact

Разделительный усилитель MINI MCR-SL-UI-UI-NC от Phoenix Contact обеспечивает гальваническую изоляцию и усиление аналогового сигнала в промышленной автоматизации. Устройство подходит для задач, где важна надёжная передача сигналов между различными потенциалами, например, на станках, конвейерах и системах управления.

Назначение и область применения

MINI MCR-SL-UI-UI-NC используется для передачи аналоговых сигналов тока (мА) с сохранением гальванической изоляции между входом и выходом. Он применяется там, где есть риск помех, перепадов потенциала или необходимости соединения устройств с разным заземлением. Подходит для работы с датчиками, преобразователями и контроллерами в условиях высокой электромагнитной нагрузки.

Технические характеристики

• Тип сигнала: аналоговый ток (mA)
• Вход: однопolarный токовый сигнал (например, 4–20 мА)
• Выход: однопolarный токовый сигнал (например, 4–20 мА)
• Гальваническая изоляция: между входом, выходом и питанием
• Питание: внешнее, через клеммы устройства
• Монтаж: на DIN-рейку 35 мм
• Форм-фактор: компактный модуль серии MINI MCR

Совместимость и монтаж

MINI MCR-SL-UI-UI-NC совместим с любыми устройствами, выдающими или принимающими токовые сигналы 4–20 мА. Для установки требуется DIN-рейка шириной 35 мм. Модуль фиксируется защёлкой — достаточно плотно прижать его до щелчка. Кабели подключаются к съёмным клеммам, что позволяет менять провода без инструментов. Обязательно соблюдайте полярность при подключении питания и сигналов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61010-1 и EMC EN 61326-1. Гальваническая изоляция обеспечивает защиту от импульсных перенапряжений и утечек тока, снижает риск повреждения чувствительного оборудования.

Преимущества

• Изолирует вход и выход — предотвращает замыкания между цепями с разным потенциалом
• Усиливает слабый сигнал — позволяет передавать данные на большие расстояния без потерь
• Компактный размер — экономит место на рейке
• Легкий монтаж — клеммы с быстросъемом и фиксация на DIN-рейке
• Стандартная серия MINI MCR — легко заменить на другой модуль той же серии

Ограничения применения

MINI MCR-SL-UI-UI-NC работает только с токовыми сигналами (мА). Нельзя использовать для напряжения (В), термопар или цифровых сигналов. Не предназначен для взрывоопасных сред — отсутствует взрывозащита. Температурный диапазон ограничен рабочими условиями промышленного оборудования — не используйте вне указанных пределов.

Примеры использования

• Подключение датчика давления с шумным контуром к PLC с другим заземлением
• Передача сигнала от расходомера на удалённую АСУ ТП
• Защита контроллера от помех от частотных преобразователей
• Объединение нескольких датчиков с раздельным питанием в единую систему сбора данных

Практические советы

• Проверьте тип сигнала на входе — MINI MCR-SL-UI-UI-NC требует именно токовый сигнал, а не напряжение
• Не забудьте подключить питание: без него устройство не будет работать, даже если сигнал на входе есть
• При использовании длинных кабелей учитывайте сопротивление — оно влияет на точность передачи
• Замена устройства: если нужен аналогичный модуль, ищите другие варианты серии MINI MCR с тем же артикулом 2864150 или совместимыми функциями
• Для диагностики: если выход не реагирует — проверьте питание, затем целостность цепи входа
