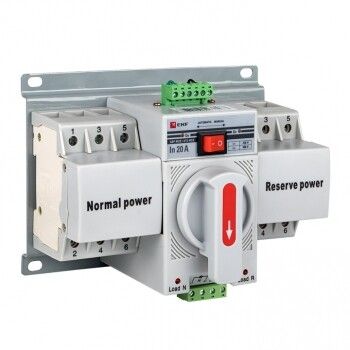

Устройство автоматического ввода резерва АВР 3п C 20А 400В MCB PROxima EKF ats-mcb-20c-3p-pro

Устройство автоматического ввода резерва МCB 20А (C) 3Р 400В от бренда EKF - компактное решение для бесперебойного электроснабжения объектов с двумя источниками питания. Артикул ats-mcb-20c-3p-pro сочетает функции автоматического переключения и защиты от перегрузок в одном корпусе, что делает его удобным решением для монтажа в распределительных щитах.

Назначение и область применения

Устройство автоматического ввода резерва МCB 20А (C) 3Р 400В используется для автоматического переключения нагрузки с основного источника питания на резервный при пропадании напряжения. Подходит для трёхфазных сетей 400 В и однофазных цепей 230 В с частотой 50–60 Гц. Применяется в жилых домах, офисах, малых производствах, где важна непрерывность работы оборудования - насосы, системы вентиляции, освещение аварийного режима, медицинская техника.

Технические характеристики

• Номинальное напряжение: 400 В (трёхфазное), 230 В (однофазное)
• Номинальный ток: 20 А
• Количество полюсов: 3
• Разрывная способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании
• Защита от перегрева: да - встроенные автоматы защищают от перегрузок и КЗ
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, не предназначен для открытого монтажа в сырых местах
• Способ монтажа: вертикальный или горизонтальный - гибкая установка в шкафах
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Устройство автоматического ввода резерва МCB 20А (C) 3Р 400В представляет собой моноблок с двумя встроенными автоматическими выключателями и блоком управления. Для установки требуется место в щите шириной не менее 90 мм (по стандарту DIN 35 мм). Подключение выполняется через клеммы сверху и снизу - провода до 25 мм2. Рычаг ручного переключения позволяет перевести питание вручную без отключения всего устройства. Монтаж допускается только в закрытых щитах с защитой от влаги и пыли.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-6-1 для устройств АВР. Автоматические выключатели внутри имеют класс отключения C - подходят для нагрузок с умеренным пусковым током, таких как двигатели, светильники, нагревательные элементы. Защита от перегрева предотвращает повреждение контактов при длительной перегрузке.

Преимущества

• Моноблочная конструкция снижает количество соединений и упрощает монтаж
• Интегрированные автоматы вместо внешних выключателей экономят место в щите
• Ручной рычаг позволяет выполнять тестирование и обслуживание без отключения сети
• Высокая надёжность благодаря проверенной платформе PROxima от EKF
• Долгий гарантийный срок - 7 лет - указывает на качество сборки и комплектующих

Ограничения применения

• Не подходит для сетей выше 400 В или токов более 20 А - для больших нагрузок нужны модели с номиналом 32 А, 63 А
• IP20 не обеспечивает защиту от воды - нельзя использовать вне помещений или в сырых зонах (например, подвалы без вентиляции)
• Автоматика не имеет таймера задержки - переключение происходит сразу после потери напряжения; для чувствительного оборудования требуются дополнительные фильтры или ИБП
• Поддерживает только два источника - основной и резервный; не работает с генераторами без предварительного согласования сигнала

Примеры использования

• Электропитание насосной станции в многоквартирном доме - при отключении основного электроснабжения автоматически запускается резервный ввод от дизель-генератора
• Система освещения эвакуационных выходов в торговом центре - сохраняет работу при сбоях в сети
• Контрольно-измерительные приборы на производстве - предотвращает сбои в работе датчиков и контроллеров
• Фармацевтический холодильник - обеспечивает постоянную температуру даже при краткосрочных отключениях

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 20 А, иначе возможны ложные срабатывания
• Обязательно используйте отдельные кабели для основного и резервного ввода - не параллельные линии!
• При монтаже соблюдайте вертикальное положение - указано производителем для правильной работы тепловой защиты
• Регулярно проверяйте рычаг переключения - он должен двигаться свободно, без заеданий
• Для сложных объектов рекомендуется подключить сигнал состояния АВР к системе SCADA - чтобы получать оповещения о переключениях
