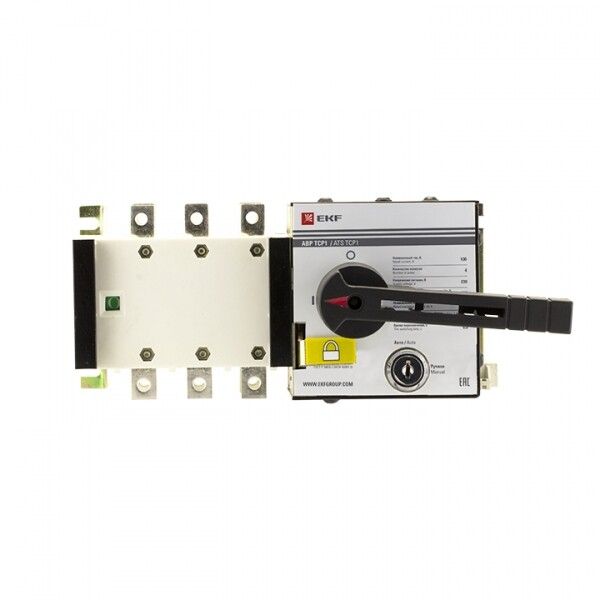

Устройство автоматического ввода резерва АВР 3п 400А 230В ТСР1 PROxima EKF ats-tsr1-400A-3p-pro

Устройство автоматического ввода резерва АВР ТСР1 400А 3Р 230В от бренда EKF — это компактное реле для автоматического переключения между двумя источниками переменного тока, например, основной сетью и резервной линией. Модель АВР ТСР1 400А 3Р 230В рассчитана на работу в системах с номинальным током до 400 А и применяется там, где важна бесперебойная подача энергии без участия оператора.

Назначение и область применения

Устройство автоматического ввода резерва АВР ТСР1 400А 3Р 230В используется для автоматического переключения нагрузки с основного источника питания на резервный при исчезновении напряжения на основном вводе. Подходит для систем, где два источника — это две сети (например, от двух трансформаторов или двух ЛЭП). Не предназначен для работы с генераторами без внешней доработки. Применяется в объектах с критичными требованиями к надёжности электроснабжения: жилые дома, офисы, медицинские учреждения, промышленные площадки с малой автономностью.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 400 В (между фазами)
• Количество полюсов: 3
• Род тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Разрывная способность: 30 кА
• Максимальное сечение кабеля: 240 мм²
• Степень защиты: IP00 — без защиты от пыли и воды, требует установки в закрытом щите
• Климатическое исполнение: УХЛ3.1 — допустимо использование в помещениях с умеренным климатом, температурой от −25°C до +40°C
• Тип изделия: реле управления, не является коммутационным аппаратом
• Корпус: пластиковый
• Способ монтажа: на монтажную плату (панель)
• Гарантийный срок: 84 месяца
• Нормативный документ: РМЦФ.640150.002ТУ
• Контакты: нет ни нормально открытых, ни нормально замкнутых — управление происходит через внутренние механизмы, без выведенных сигналов

Совместимость и монтаж

Устройство АВР ТСР1 400А 3Р 230В монтируется на монтажную плату внутри распределительного шкафа. Клеммы рассчитаны на кабели сечением до 240 мм². Для подключения требуется три фазы и ноль (если система TN-S/TN-C-S). Катушка управления питается от одной фазы (L) и нуля (N) — 230 В. Обязательно соблюдать полярность подключения входов и выходов. Рукоятка переднего типа позволяет вручную переключать положение контактора — для обслуживания или тестирования. Переключение в ручной/автоматический режим выполняется механически с помощью замкового механизма. Устройство не имеет сигнализирующих контактов — для контроля состояния необходимо подключать внешнюю систему.

Безопасность и стандарты

Устройство АВР ТСР1 400А 3Р 230В соответствует техническим условиям РМЦФ.640150.002ТУ. Отсутствие степени защиты IP00 требует обязательной установки в защищённом шкафу с классом защиты не ниже IP54. Эксплуатация вне помещений или в условиях повышенной влажности, пыли, агрессивных сред запрещена. Гарантия составляет 7 лет — один из самых длинных сроков среди аналогов.

Преимущества

• Высокая разрывная способность (30 кА) — обеспечивает безопасное отключение при КЗ даже в крупных распределительных системах
• Автоматическое переключение без задержки — минимизирует время перерыва питания
• Механическая блокировка предотвращает одновременное замыкание обоих вводов
• Поддержка ручного режима — удобно для диагностики и планового обслуживания
• Долгий гарантийный срок — 84 месяца, что свидетельствует о высокой надёжности сборки

Ограничения применения

• Не работает с генераторами без модификации — для подключения ДГУ нужны дополнительные контакты и схема управления
• Контроль напряжения осуществляется только по фазе A — при наличии перекоса фаз или потере напряжения на других фазах устройство может не сработать
• IP00 — нельзя устанавливать в открытом виде; обязательно использование в закрытом щите
• Отсутствие выходных контактов — невозможно подключить световую/звуковую сигнализацию или удалённый контроль без внешних реле
• Не подходит для систем с более чем двумя источниками питания

Примеры использования

• Жилой дом с двумя вводами от соседних трансформаторных подстанций
• Аптека или клиника с резервной линией от другой группы потребителей
• Производственный цех, где перебои недопустимы, а второй ввод подведён от другого щита
• Объекты с системой UPS, где АВР ТСР1 400А 3Р 230В служит первым уровнем резервирования перед аккумуляторами

Практические советы

• При проектировании системы убедитесь, что оба ввода имеют одинаковое напряжение и частоту — устройство не контролирует качество сети, только наличие напряжения
• Для контроля всех трёх фаз используйте внешнее реле контроля напряжения, которое будет подавать команду на АВР ТСР1 400А 3Р 230В
• Проверьте посадочные размеры монтажной платы — модель совместима со стандартными DIN-рейками и панелями EKF PROxima
• Не забудьте подключить заземление корпуса шкафа — хотя сам АВР не имеет заземления, он установлен в металлическом ящике
• При использовании в холодных помещениях проверьте соответствие температурного режима УХЛ3.1 — при температуре ниже −25°C возможны отказы в работе
