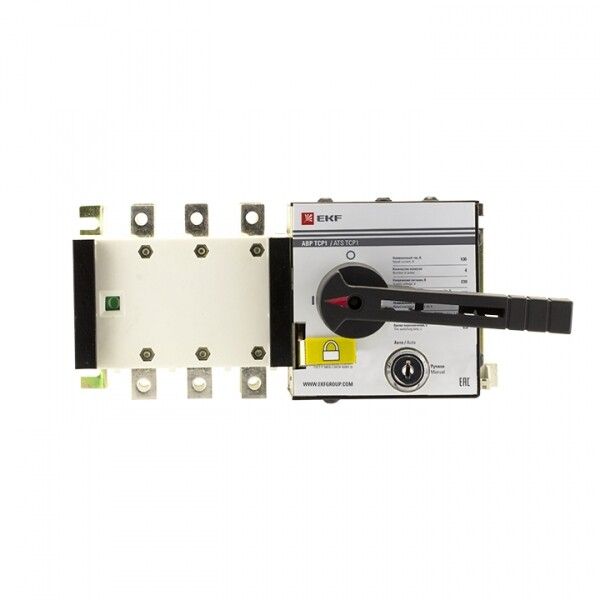

Устройство автоматического ввода резерва АВР 3п 200А 230В ТСР1 PROxima EKF ats-tsr1-200A-3p-pro

Устройство автоматического ввода резерва АВР ТСР1 200А 3Р 230В от бренда EKF - это компактное реле для автоматического переключения между двумя источниками переменного тока, например, основной сетью и резервной линией. Модель рассчитана на ток до 200 А, имеет три полюса и управление по напряжению 230 В. Применяется в системах бесперебойного электроснабжения, где важна быстрая реакция на аварию в сети.

Назначение и область применения

Устройство автоматического ввода резерва АВР ТСР1 200А 3Р 230В предназначено для автоматического переключения нагрузки с основного источника питания на резервный при исчезновении напряжения на основном вводе. Подходит для схем «электросеть–электросеть» - например, когда есть два ввода от разных трансформаторных подстанций или от двух линий одной подстанции. Не предназначен для работы с генераторами без внешней доработки. Контролирует наличие напряжения только по фазе A, что ограничивает применение в трехфазных системах с высокими требованиями к контролю всех фаз.

Технические характеристики

• Номинальный ток: 200 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Род тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Разрывная способность: 17 кА
• Максимальное сечение подключаемого кабеля: 95 мм2
• Способ монтажа: на монтажную плату
• Климатическое исполнение: УХЛ3.1 (работает при температуре от −40 C до +40 C, умеренно влажный климат)
• Степень защиты: IP00 (без защиты от пыли и воды - требуется установка в закрытом щите)
• Тип изделия: реле автоматического ввода резерва
• Нормативный документ: РМЦФ.640150.002ТУ
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Устройство АВР ТСР1 200А 3Р 230В монтируется на монтажную плату внутри распределительного шкафа. Для подключения используются болтовые зажимы, допускающие кабели сечением до 95 мм2. Управление происходит через катушку 230 В - необходимо подать питание именно на эту цепь, чтобы реле могло работать в автоматическом режиме. Рукоятка переднего типа позволяет вручную переключать положение контактора, а также фиксировать режим - автоматический или ручной. Блокировка предотвращает одновременное включение обоих вводов. Обязательно соблюдайте полярность подключения катушки управления. Устройство совместимо только со схемами «электросеть–электросеть». Для подключения дизель-генераторной установки (ДГУ) требуются дополнительные внешние контакты и схема управления.

Безопасность и стандарты

Устройство АВР ТСР1 200А 3Р 230В соответствует техническим условиям РМЦФ.640150.002ТУ. Отсутствие степени защиты (IP00) означает, что корпус не защищён от доступа посторонних предметов и влаги - установка возможна только во внутреннем помещении, в герметичном металлическом шкафе. Не используйте в условиях повышенной влажности, пыли или агрессивной среды без дополнительной защиты. Категория УХЛ3.1 гарантирует работу в помещениях с умеренным климатом, но не в сырых подвалах или на улице.

Преимущества

• Высокая разрывная способность (17 кА) - выдерживает большие токи короткого замыкания
• Автоматическое переключение без задержки - минимизирует время перерыва питания
• Ручной режим с механической блокировкой - безопасное обслуживание и тестирование
• Компактный моноблочная конструкция - экономия места в шкафу
• Поддержка стандартного напряжения управления 230 В - легко интегрируется в существующие системы

Ограничения применения

• Не поддерживает схему «электросеть–генератор» без внешней модификации
• Контроль напряжения осуществляется только по фазе A - не подходит для систем, где требуется контроль всех трёх фаз
• IP00 - нельзя устанавливать вне закрытого шкафа; риск поражения током при открытом доступе
• Нет нормально открытых контактов - невозможно реализовать сигнализацию или логические функции без внешних реле
• Требуется стабильное напряжение 230 В на катушке управления - скачки или провалы могут вызвать отказ

Примеры использования

• Обеспечение резервного питания для серверной комнаты при наличии двух вводов от городской сети
• Автоматическое переключение на резервную линию в административном здании при отключении основного питания
• Энергообеспечение насосной станции в жилом комплексе, где два ввода подведены от разных трансформаторов
• Системы освещения эвакуационных выходов, где важно сохранить свет при сбое одного ввода

Практические советы

• Проверьте, что напряжение на фазе A находится в допустимых пределах (+-10 % от 230 В) - иначе реле будет постоянно переключаться
• При использовании в шкафу с несколькими АВР - учтите, что все они должны иметь одинаковое напряжение управления (230 В)
• Для подключения ДГУ потребуется внешнее реле, которое будет имитировать сигнал «резерв готов» - иначе АВР ТСР1 не начнёт переключение
• Запрещается устанавливать устройство в местах с частыми перепадами напряжения - это снижает срок службы контактов
• При монтаже на плату - следите за плотностью затяжки клемм: недостаточно - нагрев, слишком сильно - деформация контакта
• Регулярно проверяйте состояние механической блокировки и рукоятки - она должна свободно перемещаться и надёжно фиксироваться
