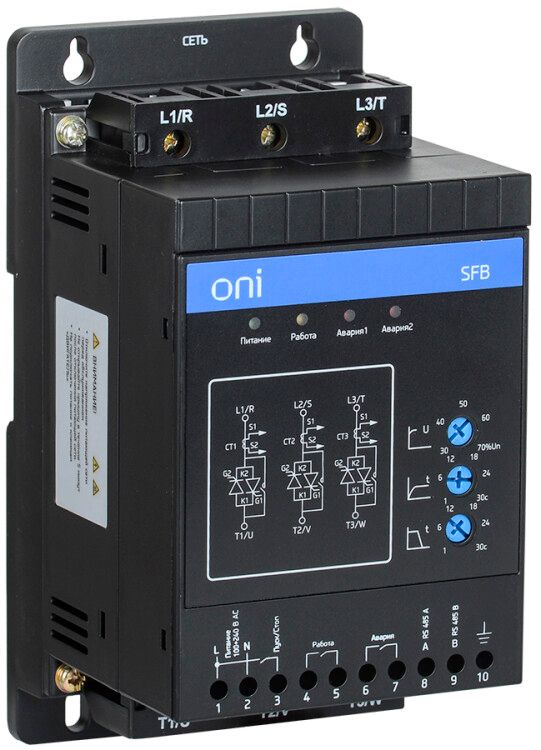

Устройство плавного пуска SFB 3Ф 380В 2.2кВт 4.5A Uупр 110-220В Modbus ONI SFB-33-D22-A-10 IEK

Устройство плавного пуска ONI SFB sfb-33-d22-a-10 предназначено для мягкой коммутации трёхфазных электродвигателей мощностью до 2,2 кВт, снижая механические нагрузки при запуске и уменьшая скачки тока в сети. Применяется там, где важна долговечность оборудования и стабильность работы - в насосах, вентиляторах, конвейерах и других механизмах с высоким моментом инерции.

Назначение и область применения

Устройство плавного пуска ONI SFB sfb-33-d22-a-10 используется для плавного разгона и остановки трёхфазных асинхронных двигателей. Это предотвращает резкие ударные нагрузки на привод, ремни, шестерни и соединения, продлевая срок службы механизмов. Также снижаются пики потребляемого тока, что уменьшает нагрузку на сеть и избавляет от необходимости увеличивать сечение кабелей или выбирать более мощные автоматические выключатели.

Подходит для установки в промышленных системах: насосные станции, воздушные компрессоры, конвейеры, вентиляционные системы, питательные устройства. Особенно эффективен там, где требуется частый запуск/остановка или чувствительность к вибрациям.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальный ток: 4,5 А
• Мощность двигателя: 2,2 кВт
• Напряжение управления: 110–240 В AC - совместимо с большинством промышленных систем управления
• Количество фаз: 3
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите
• Защита от перегрузки двигателя: да - автоматически отключает двигатель при превышении допустимого тока
• Способ настройки: ручная регулировка через кнопки + интерфейс Modbus RTU для программирования с ПЛК или компьютера
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB sfb-33-d22-a-10 имеет встроенную функцию Bypass - после выхода двигателя на рабочую скорость контактор замыкает цепь напрямую, минуя тиристоры. Это снижает нагрев и потери энергии при длительной работе.

Для монтажа необходимо:

• Устанавливать в электрощите с достаточным охлаждением - IP20 не защищает от пыли и влаги
• Использовать кабель с сечением, соответствующим току 4,5 А (минимум 1,5 мм2 медный)
• Обеспечить доступ к клавишам на передней панели для ручной настройки
• Подключить сигналы управления (пуск/стоп) к входам управления - напряжение 110–240 В
• Для удалённого контроля использовать RS-485 (Modbus RTU): два провода A/B, заземление корпуса

Не требует внешних термореле - защита уже встроена.

Безопасность и стандарты

Устройство плавного пуска ONI SFB sfb-33-d22-a-10 соответствует требованиям безопасности для промышленного оборудования. Защита от перегрузки и короткого замыкания реализована внутренними схемами. Напряжение управления 110–240 В исключает риск поражения током при обслуживании. Однако, поскольку степень защиты IP20, все работы по подключению должны выполняться при отключенном питании и в соответствии с правилами ЭБ.

Преимущества

• Встроенная функция Bypass - снижает тепловые потери при постоянной работе
• Поддержка Modbus RTU - легко интегрируется в SCADA и системы автоматизации
• Простая ручная настройка - не нужен ноутбук для базовой конфигурации
• Высокая надёжность - компоненты от проверенных производителей
• Экономия энергии - меньше бросков тока при запуске, чем при прямом включении
• Защита двигателя - автоматическое отключение при перегрузке, без дополнительных реле

Ограничения применения

• Не предназначен для однофазных двигателей - только трёхфазные
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях
• Максимальная мощность - 2,2 кВт; для больших двигателей нужны другие модели
• Не работает с синхронными или экзотическими типами двигателей - только асинхронные
• При напряжении ниже 90 В управления - возможна некорректная работа

Примеры использования

• Насосная станция водоснабжения - плавный запуск предотвращает гидроудары в трубах
• Конвейер на пищевом производстве - снижает износ роликов и приводных цепей
• Вентилятор в цеху - устраняет резкий старт, который вызывает вибрацию конструкции
• Компрессор воздуха - уменьшает нагрузку на сеть при одновременном включении нескольких единиц

Практические советы

• При подборе - сверьте номинальный ток двигателя с 4,5 А: если он выше - выбирайте следующий класс
• Настройте время разгона: слишком длинное - снижает производительность, слишком короткое - теряется эффект плавности
• Для Modbus используйте экранированный кабель и заземлите экран на одном конце
• Проверьте соответствие напряжения управления (110–240 В) вашей системе управления - если стоит 24 В DC, нужен преобразователь
• После установки проведите тестовый запуск без нагрузки - убедитесь, что двигатель набирает обороты равномерно
• Регулярно проверяйте контактные группы внутри щита - даже с Bypass возможен нагрев при плохом обжиме
