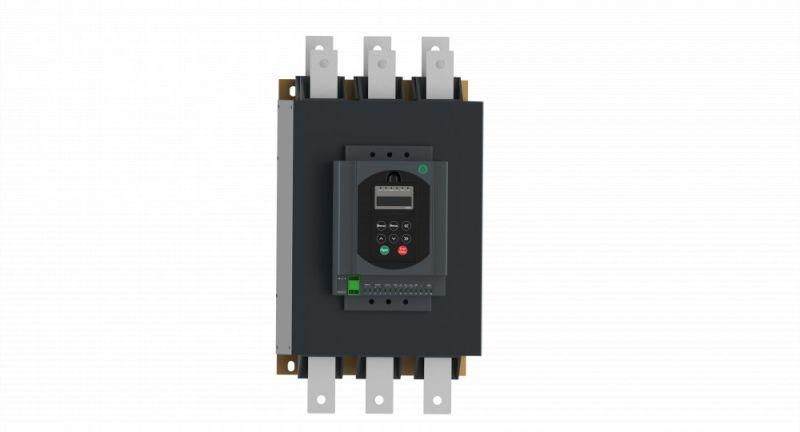

Устройство плавного пуска STS22 132 кВт 400В без встр. байпасного контактора | STS22C13N4 SE APC

Устройство плавного пуска STS22 132 кВт 400В без встроенного байпасного контактора от Systeme Electric предназначено для мягкой запуска и остановки двигателей мощностью до 132 кВт, снижая механические нагрузки на привод и электросеть. Благодаря отсутствию встроенного байпаса, устройство требует подключения внешнего контактора, что повышает гибкость в проектировании систем автоматизации.

Назначение и область применения

Устройство плавного пуска STS22 132 кВт 400В без встроенного байпасного контактора применяется там, где требуется исключить резкий скачок тока при запуске электродвигателя. Подходит для насосов, компрессоров, конвейеров, вентиляторов, мельниц и других механизмов с высоким моментом инерции. Особенно эффективно в системах с частыми пусками - до 12 раз в час. Отсутствие встроенного байпаса делает его идеальным решением для проектов, где необходимо управлять коммутацией отдельным контактором - например, при наличии системы резервирования или требованиям к энергоэффективности.

Технические характеристики

• Номинальная мощность двигателя: 132 кВт
• Номинальный ток: 253 А
• Номинальное рабочее напряжение: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Количество фаз: 3
• Тип устройства: нереверсивный пускатель
• Регулировка крутящего момента: да - позволяет адаптировать пуск под тип нагрузки
• Способ задания параметров: ручной (на панели), дистанционный, через Modbus RTU
• Интегрированный дисплей: есть - отображает текущий режим, параметры, аварии
• Защита от перегрузки: да - встроенная термическая защита двигателя
• Степень защиты: IP00 - без корпусной защиты, требует установки в шкаф
• Максимальная температура окружающей среды: +40 C
• Охлаждение: естественная конвекция с раздельными изолированными воздушными каналами
• Габариты (Ш×В×Г): 280 × 534 × 255 мм
• Вес: 21 кг
• Гарантия: 24 месяца
• Конформное покрытие печатных плат: класс 3С2 (EN 60721-3-3) - повышенная устойчивость к влаге и загрязнениям внутри шкафа
• Частота пусков: до 12 раз в час

Совместимость и монтаж

Устройство плавного пуска STS22 132 кВт 400В без встроенного байпасного контактора не имеет внутренней коммутационной перемычки. Обязательно требуется подключение внешнего байпасного контактора после завершения пуска - он замыкает цепь, переводя двигатель на прямой пуск, чтобы снизить потери на тиристорах. Монтаж выполняется в распределительном щите с достаточным охлаждением. Учитывайте посадочные размеры: 280×534×255 мм. Для подключения используйте кабели сечением, соответствующим току 253 А. Клеммы рассчитаны на жесткие провода; гибкие многожильные кабели должны быть зажаты в наконечниках. Интерфейс Modbus RTU подключается через RS-485 - используется для удалённого контроля и интеграции в SCADA-системы.

Безопасность и стандарты

Устройство плавного пуска STS22 132 кВт 400В без встроенного байпасного контактора соответствует требованиям безопасности для оборудования категории III и выполнено с конформным покрытием плат класса 3С2 - обеспечивает надёжную работу в условиях повышенной влажности и пыли внутри закрытого шкафа. Защита от перегрузки реализована по принципу теплового моделирования двигателя. Применяется в соответствии с IEC 60947-4-2. Не предназначен для работы вне защищённого электрошкафа из-за степени защиты IP00.

Преимущества

• Плавный пуск снижает ударные нагрузки на ременные передачи, муфты и валы - продлевает срок службы оборудования
• Регулируемый крутящий момент позволяет оптимизировать пуск для тяжёлых и лёгких нагрузок
• Modbus RTU упрощает интеграцию в современные системы автоматизации
• Цифровой дисплей даёт оператору наглядную информацию без необходимости подключения ПК
• Конформное покрытие плат увеличивает долговечность в агрессивных средах внутри шкафа
• Раздельные воздушные каналы обеспечивают равномерное охлаждение даже при длительной работе

Ограничения применения

• Не допускается установка на открытом воздухе - степень защиты IP00 требует обязательного помещения в электрощит
• Запрещена работа при температуре выше +40 C - необходима принудительная вентиляция шкафа в жарком климате
• Обязательно использование внешнего байпасного контактора - без него возможен перегрев тиристоров
• Ограниченная частота пусков: не более 12 раз в час - не подходит для очень частых циклических пусков
• Не поддерживает реверс - для реверсивных приводов требуется другое решение

Примеры использования

• Водяной насос на очистных сооружениях - плавный пуск предотвращает гидроудары в трубопроводе
• Конвейерная линия в пищевой промышленности - снижает износ роликов и приводных цепей
• Вентилятор крупного цеха - экономит энергию и снижает нагрузку на трансформатор
• Компрессор в pneumatic-станции - уменьшает просадку напряжения при старте
• Привод мельницы в горнодобывающей отрасли - защищает зубчатые передачи от внезапных нагрузок

Практические советы

• Выбирайте внешний байпасный контактор с номиналом не ниже 253 А и классом коммутации AC-1
• При монтаже в шкафу оставьте минимум 100 мм свободного пространства вокруг устройства для теплоотвода
• Настройку параметров начинайте с заводских значений - затем корректируйте крутящий момент и время разгона под конкретную нагрузку
• Подключайте Modbus RTU с использованием экранированного кабеля и правильной терминирующей резисторной сети
• Проверяйте соответствие напряжения питания (380–440 В) - выход за границы может вызвать отказ или срабатывание защиты
• При первом запуске наблюдайте за показаниями дисплея - наличие ошибок типа “Overcurrent” или “Thermal overload” указывает на неверные настройки
