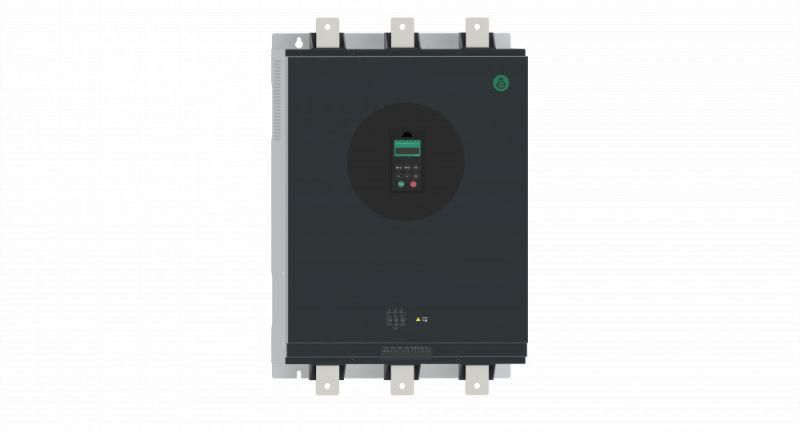

Устройство плавного пуска STS22 400 кВт 400В со встр. байпасным контактором | STS22C40N4X SE APC

Устройство плавного пуска STS22 400 кВт 400В со встроенным байпасным контактором от Systeme Electric - решение для мягкой нагрузки на сеть и двигатель при запуске тяжёлых механизмов. Благодаря встроенному байпасу и Modbus RTU, устройство упрощает монтаж и интеграцию в автоматизированные системы.

Назначение и область применения

Устройство плавного пуска STS22 400 кВт 400В со встроенным байпасным контактором применяется для плавного запуска и остановки трёхфазных асинхронных двигателей мощностью до 400 кВт. Подходит для оборудования с высоким моментом инерции: насосы, компрессоры, конвейеры, вентиляторы, мельницы, подъёмники. Устраняет резкие скачки тока при старте, снижает механический износ передач и продлевает срок службы двигателя.

Технические характеристики

• Мощность двигателя: 400 кВт
• Номинальный ток: 750 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В
• Тип пуска: нереверсивный
• Регулировка крутящего момента: да (настраивается в пределах 20–80 % от номинала)
• Защита от перегрузки: встроенная (по току и времени)
• Степень защиты: IP00 (без корпусной защиты - требует установки в шкаф)
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Интерфейс связи: Modbus RTU (встроенный)
• Дисплей: есть (отображение параметров, состояния, ошибок)
• Способы задания параметров: ручная настройка на панели, дистанционно через сигналы, через Modbus
• Количество пусков в час: до 12
• Рабочая температура: до +40 C
• Габариты: 520×810×240 мм
• Вес: 65 кг
• Гарантия: 24 месяца
• Покрытие печатных плат: Class 3C2 (EN 60721-3-3) - повышенная устойчивость к влаге и загрязнениям внутри шкафа

Совместимость и монтаж

Устройство плавного пуска STS22 400 кВт 400В со встроенным байпасным контактором не требует внешнего байпаса - он уже встроен, что исключает лишние точки соединений и повышает надёжность. Монтируется в силовой шкаф с достаточным охлаждением. Для подключения:

• Подводятся три фазы питания (L1/L2/L3) и заземление
• Подключаются выходы к двигателю (T1/T2/T3)
• Цепь управления питается от 220 В
• Modbus RTU подключается через RS-485 (A/B) с терминатором 120 Ом при необходимости

Необходимо соблюдать минимальные расстояния до других элементов - из-за IP00 и выделяемого тепла требуется свободное пространство вокруг устройства. Устанавливать вертикально, как указано в руководстве.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована по току и временной характеристике. Конформное покрытие плат обеспечивает долговечную работу в условиях повышенной влажности и пыли внутри закрытого шкафа. Отсутствие степени защиты IP (IP00) означает, что устройство нельзя использовать вне электрошкафа - все провода и клеммы находятся под напряжением.

Преимущества

• Встроенный байпасный контактор - экономия места, снижение числа отказов, уменьшение потерь энергии после выхода на режим
• Modbus RTU встроен - не нужны дополнительные модули для интеграции в SCADA или PLC
• Настройка крутящего момента позволяет адаптировать пуск под тип нагрузки (например, конвейер vs. насос)
• ЖК-дисплей упрощает диагностику и настройку без компьютера
• Конформное покрытие плат увеличивает надёжность в промышленной среде
• Раздельные воздушные каналы обеспечивают равномерное охлаждение даже при длительной работе

Ограничения применения

• IP00 - нельзя устанавливать на открытом воздухе или в сыром помещении без герметичного шкафа
• Максимум 12 пусков в час - не подходит для частых циклических операций (например, в кузнечно-прессовом оборудовании)
• Работает только с асинхронными двигателями - не совместим с синхронными, коллекторными или постоянного тока
• Требуется принудительная вентиляция шкафа при температуре выше +35 C
• Нет функции регенерации - не подходит для систем с частым торможением

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе
• Компрессор в пищевой промышленности - снижение пиков тока защищает счётчики и автоматические выключатели
• Ленточный конвейер на заводе по переработке металла - точная регулировка момента исключает проскальзывание ремней
• Вентилятор в сушильном цеху - возможность удалённой настройки через Modbus позволяет интегрировать в систему управления цехом

Практические советы

• Выбирая устройство плавного пуска STS22 400 кВт 400В со встроенным байпасным контактором, проверьте соответствие номинального тока двигателя (не более 750 А) и напряжения сети (380–440 В)
• Для работы в условиях высокой запылённости используйте шкаф с классом защиты IP54 и фильтрами
• При использовании Modbus - обязательно подключите экранированный кабель и заземлите экран
• Проверьте посадочные размеры: 520×810×240 мм - убедитесь, что место в шкафу достаточно
• При первом запуске - начните с минимального момента и постепенно увеличивайте, наблюдая за током и вибрацией
• Записывайте параметры настройки - они сохраняются при отключении питания, но лучше сделать резервную копию через Modbus
