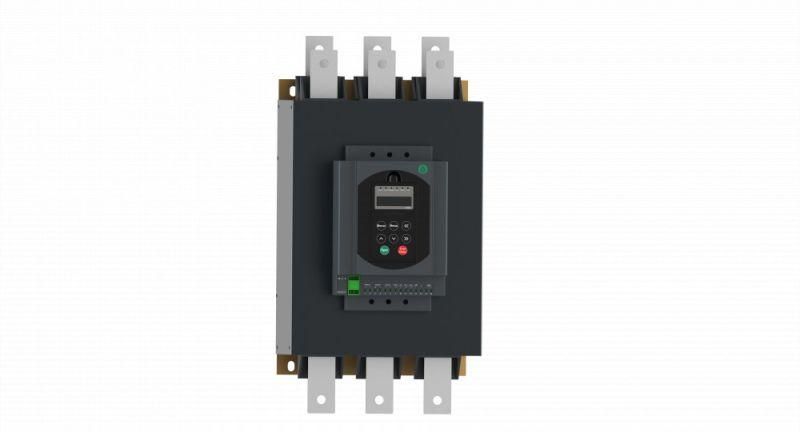

Устройство плавного пуска STS22 90 кВт 400В без встр. байпасного контактора | STS22D90N4 SE APC

Устройство плавного пуска STS22 90 кВт 400В без встроенного байпасного контактора от Systeme Electric предназначено для мягкого запуска и остановки двигателей мощностью до 90 кВт, снижая механические нагрузки на привод и электрооборудование. Артикул sts22d90n4 - решение для систем, где требуется точный контроль пускового момента и возможность удалённой настройки через Modbus.

Назначение и область применения

Устройство плавного пуска STS22 90 кВт 400В без встроенного байпасного контактора используется там, где необходимо исключить резкий скачок тока при запуске двигателя. Подходит для насосов, вентиляторов, компрессоров, конвейеров, питательных лент и других механизмов с высокой инерцией. Отсутствие встроенного байпасного контактора требует установки внешнего контактора - это позволяет гибко управлять энергопотреблением после выхода двигателя на режим.

Технические характеристики

• Мощность двигателя: 90 кВт
• Номинальный ток: 176 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Степень защиты: IP00 - устройство требует установки в закрытом шкафу
• Температура эксплуатации: до +40 C
• Количество пусков в час: до 12 раз
• Габариты: 280×534×255 мм
• Вес: 21 кг
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Регулировка крутящего момента: да - можно выставить пусковой момент от 20% до 100%
• Способ задания параметров: ручная настройка, дистанционное управление, Modbus RTU
• Индикация: встроенный ЖК-дисплей для отображения состояния и параметров
• Защита двигателя: от перегрузки, перекоса фаз, потери фазы, перегрева
• Покрытие печатных плат: класс 3С2 (EN 60721-3-3) - повышенная устойчивость к влаге и загрязнениям внутри корпуса

Совместимость и монтаж

Устройство плавного пуска STS22 90 кВт 400В без встроенного байпасного контактора не имеет внутреннего контактора для шунтирования тиристоров. После выхода двигателя на рабочую скорость необходимо подключить внешний байпасный контактор - он обеспечивает снижение тепловых потерь и продлевает срок службы устройства. Монтаж выполняется на DIN-рейку или жесткое основание с зазором минимум 100 мм сверху и снизу для обеспечения воздушного охлаждения. Все силовые клеммы рассчитаны на медные провода сечением до 50 мм2. Управление осуществляется через кнопки на лицевой панели или через Modbus RTU - порт RS-485 доступен для интеграции в SCADA-системы.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки и отказов фаз реализована на уровне микроконтроллера с самодиагностикой. Конформное покрытие плат повышает надёжность в условиях повышенной влажности и пыли внутри распределительного щита. Сертифицировано для работы в промышленных сетях с колебаниями напряжения +-15%. Гарантия - 2 года.

Преимущества

• Точная регулировка пускового момента снижает ударные нагрузки на ременные передачи, муфты и валы
• ЖК-дисплей позволяет оперативно видеть текущий ток, температуру, частоту и ошибки без внешних приборов
• Modbus RTU обеспечивает полноценную интеграцию в автоматизированные системы управления
• Раздельные воздушные каналы предотвращают перегрев даже при длительном режиме работы
• Конформное покрытие увеличивает долговечность в агрессивных средах (цеха с маслом, пылью, влагой)

Ограничения применения

• Не допускается установка вне защищённого шкафа - степень защиты IP00 требует герметичной среды
• Обязательна установка внешнего байпасного контактора; использование без него приведёт к перегреву и выходу из строя
• Максимальная частота пусков - 12 раз в час; более частые циклы вызывают перегрев тиристоров
• Не предназначен для реверсивных схем - только нереверсивный пуск
• Работает только при температуре окружающей среды ≤+40 C; при более высоких значениях требуется принудительное охлаждение помещения

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейерная лента на пищевом производстве - снижение пускового тока защищает автоматические выключатели
• Вентилятор крупного холодильного комплекса - модульное управление через Modbus позволяет синхронизировать работу нескольких единиц
• Компрессор воздуха в автосервисе - регулировка момента снижает износ зубчатых передач

Практические советы

• Выбирая устройство плавного пуска STS22 90 кВт 400В без встроенного байпасного контактора, проверьте соответствие номинала вашего двигателя - 90 кВт является максимальным значением, лучше выбирать с запасом 10–15%
• Для внешнего байпасного контактора используйте модель с номинальным током ≥176 А и классом коммутационной износостойкости AC-1
• Подключение Modbus - используйте экранированный двупарный кабель, массу подключите к шине PE, терминаторы на конце линии обязательны
• При первом запуске выполните калибровку по току холостого хода - это повысит точность защиты от перегрузки
• Частота обслуживания: каждые 6 месяцев - осмотр клемм на нагрев, проверка плотности затяжки, очистка от пыли
