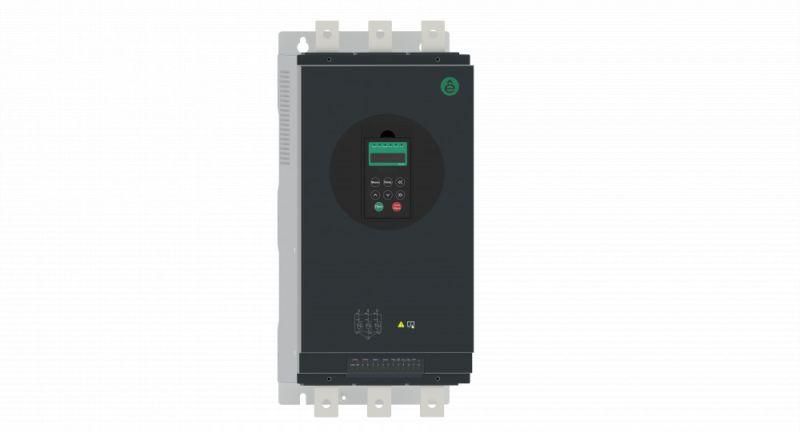

Устройство плавного пуска STS22 90 кВт 400В со встр. байпасным контактором | STS22D90N4X SE APC

Устройство плавного пуска STS22 90 кВт 400В со встроенным байпасным контактором от Systeme Electric - решение для мягкой нагрузки на сеть и двигатель при запуске тяжёлых механизмов. Благодаря встроенному байпасу и модульной конструкции, устройство упрощает монтаж и снижает затраты на обслуживание.

Назначение и область применения

Устройство плавного пуска STS22 90 кВт 400В со встроенным байпасным контактором применяется для плавного запуска и остановки трёхфазных асинхронных двигателей мощностью до 90 кВт. Подходит для оборудования с высоким моментом инерции: насосы, компрессоры, конвейеры, вентиляторы, мельницы, подъёмники. Предотвращает скачки тока при старте, продлевает срок службы механических передач и снижает нагрузку на электросеть.

Технические характеристики

• Мощность двигателя: 90 кВт
• Номинальный ток: 176 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Тип пуска: нереверсивный
• Регулировка крутящего момента: да - позволяет адаптировать пуск под тип нагрузки
• Способ задания параметров: ручная настройка, дистанционное управление, Modbus RTU
• Интегрированный дисплей: отображает текущие параметры, ошибки, состояние работы
• Защита от перегрузки: встроенная - автоматически отключает двигатель при превышении допустимой нагрузки
• Степень защиты: IP00 - требует установки в закрытом щите или корпусе
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Максимальная температура окружающей среды: +40 C
• Частота пусков: до 12 раз в час
• Габариты: 255 × 579 × 230 мм
• Вес: 33 кг
• Гарантия: 24 месяца
• Конформное покрытие печатных плат: класс 3С2 (EN 60721-3-3) - повышает надёжность в условиях повышенной влажности и запылённости

Совместимость и монтаж

Устройство плавного пуска STS22 90 кВт 400В со встроенным байпасным контактором не требует внешнего контактора - он уже установлен внутри. Это уменьшает количество точек подключения и исключает риск некорректной синхронизации.

Подключение выполняется согласно схеме в руководстве:

• Питание - L1/L2/L3 и N (для управления)
• Выход - к зажимам двигателя
• Цепь управления - через клеммы для кнопок, PLC или Modbus

Учитывайте габариты: устройство занимает значительную площадь - требуется свободное пространство вокруг для теплоотвода. Монтаж - вертикальный, на стену или DIN-рейку в шкафу. Для обеспечения охлаждения расстояние до соседних элементов - минимум 100 мм сверху и снизу.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована по принципу теплового моделирования двигателя. Конформное покрытие плат защищает от конденсата и химических воздействий в промышленной среде. Устройство не имеет собственной степени защиты - обязательно использование в электрошкафе с уровнем защиты не ниже IP54.

Преимущества

• Встроенный байпасный контактор - экономия места, стоимости и времени на сборку
• Modbus RTU - возможность интеграции в системы автоматизации без дополнительных модулей
• Регулируемый пусковой момент - оптимизация под конкретную технологическую задачу
• Дисплей с диагностикой - быстрое выявление отказов без внешних приборов
• Конформное покрытие - увеличивает долговечность в агрессивных условиях
• Раздельные воздушные каналы - предотвращают перегрев даже при частых пусках

Ограничения применения

• Не предназначен для реверсивных режимов - нельзя менять направление вращения
• IP00 - нельзя использовать вне закрытого шкафа; недопустимо попадание пыли, воды, масла
• Максимум 12 пусков в час - не подходит для оборудования с очень частыми циклами (например, кузнечно-прессовые машины)
• Температурный лимит +40 C - требует принудительного охлаждения или вентиляции в жарких помещениях
• Нет встроенных функций энергосбережения или регулирования скорости после выхода на режим - только пуск/останов

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск исключает гидроудары в трубопроводе
• Компрессор воздуха в заводском цеху - снижает нагрузку на счётчик и предохранители
• Ленточный конвейер на пищевом производстве - равномерный разгон защищает ременную передачу
• Вентилятор в системе вентиляции крупного склада - устраняет резкий импульс тока при включении

Практические советы

• Выбирая устройство плавного пуска STS22 90 кВт 400В со встроенным байпасным контактором, проверьте соответствие номинального тока двигателя (не более 176 А) и напряжения сети (380–440 В)
• Настройте пусковой момент через дискретные параметры - слишком высокий вызывает перегрузку, слишком низкий - не развивает обороты
• При использовании Modbus - используйте экранированный кабель и заземлите экран на одном конце
• Обязательно проводите первичную настройку при холодном состоянии устройства - температура влияет на параметры термической защиты
• Замена предохранителей или ремонт - только при отключенном питании! Устройство содержит заряженные конденсаторы - дождитесь 5 минут после отключения
• Для длительной эксплуатации рекомендовано ежегодное удаление пыли из воздушных каналов - особенно в цехах с металлической стружкой
