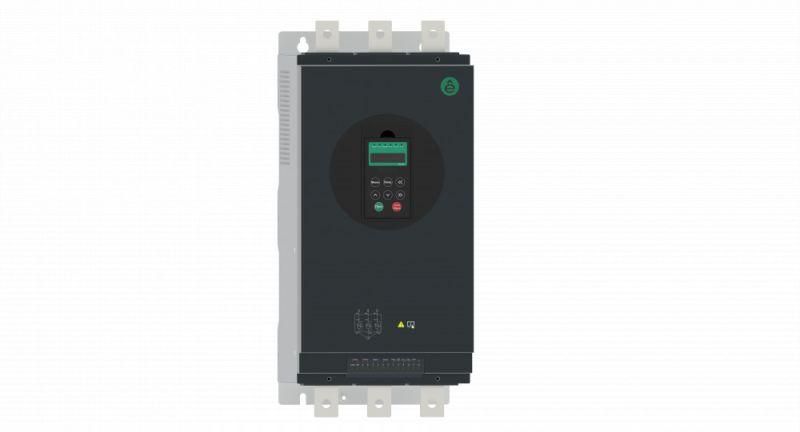

Устройство плавного пуска STS22 132 кВт 400В со встр. байпасным контактором | STS22C13N4X SE APC

Устройство плавного пуска STS22 132 кВт 400В со встроенным байпасным контактором от Systeme Electric обеспечивает мягкий запуск и остановку двигателей мощностью до 132 кВт, снижая механические и электрические нагрузки на оборудование. Благодаря встроенному байпасному контактору и Modbus RTU, устройство упрощает монтаж и интеграцию в автоматизированные системы.

Назначение и область применения

Устройство плавного пуска STS22 132 кВт 400В со встроенным байпасным контактором применяется для плавного запуска и остановки асинхронных электродвигателей переменного тока. Подходит для оборудования, где важна защита от ударных токов и перегрузок: насосы, вентиляторы, компрессоры, конвейеры, мельницы, транспортеры. Устраняет резкие скачки тока при старте, продлевая срок службы привода и снижая нагрузку на сеть.

Технические характеристики

• Мощность двигателя: 132 кВт
• Номинальный ток: 253 А
• Напряжение питания: 380–440 В, 3 фазы, AC
• Напряжение цепи управления: 220–230 В, AC
• Степень защиты: IP00 (без внешней защиты - требует установки в шкаф)
• Температура окружающей среды: до +40 C
• Количество пусков: до 12 за час
• Регулировка крутящего момента: да (настраивается в пределах 20–80 %)
• Защита от перегрузки: встроенная (по току и времени)
• Интерфейс связи: Modbus RTU (встроенный)
• Дисплей: есть (отображение параметров, состояния, ошибок)
• Способ задания параметров: ручной (на лицевой панели), дистанционный (через Modbus), комбинированный
• Габариты: 255×579×230 мм
• Вес: 33 кг
• Охлаждение: естественная конвекция, с раздельными изолированными воздушными каналами
• Гарантия: 24 месяца
• Покрытие печатных плат: Class 3C2 (EN 60721-3-3) - повышенная устойчивость к влаге и загрязнениям внутри корпуса

Совместимость и монтаж

Устройство плавного пуска STS22 132 кВт 400В со встроенным байпасным контактором совместимо с большинством трёхфазных асинхронных двигателей до 132 кВт. Встроенный байпас позволяет после выхода на рабочую скорость полностью отключить силовые тиристоры - снижает потери и нагрев. Монтаж выполняется в распределительном щите с достаточным охлаждением. Обязательно соблюдать зазоры вокруг устройства для свободной циркуляции воздуха. Клеммы для подключения: вход - L1/L2/L3/N; выход - T1/T2/T3; управление - 220 В, сигналы I/O. Для подключения Modbus используются клеммы RS-485 (A/B). Не требуется внешний байпасный контактор - он уже встроен.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в промышленных условиях. Применяется класс защиты IP00 - значит, все элементы находятся внутри защитного шкафа, который должен соответствовать нормам IEC 60204-1. Конформное покрытие плат повышает надёжность в условиях высокой влажности и пыли внутри шкафа. Защита от перегрузки активируется при превышении допустимого тока и времени работы, исключая повреждение двигателя.

Преимущества

• Встроенный байпасный контактор экономит место и исключает необходимость внешнего контактора
• Modbus RTU упрощает интеграцию в SCADA и PLC-системы без дополнительных модулей
• Цифровой дисплей позволяет оперативно диагностировать состояние и настраивать параметры без компьютера
• Регулируемый момент пуска снижает механические нагрузки на ремни, муфты, редукторы
• Раздельные воздушные каналы обеспечивают равномерное охлаждение даже при длительной работе
• Конформное покрытие увеличивает долговечность в агрессивных средах внутри шкафа

Ограничения применения

• Не предназначен для реверсивных режимов - только однонаправленный пуск
• IP00 требует обязательной установки в закрытом шкафу - нельзя использовать на открытом воздухе
• Максимальная температура окружающей среды +40 C - при более высоких значениях возможен отказ или ограничение мощности
• Ограниченная частота пусков: не более 12 раз в час - не подходит для очень частых циклических запусков
• Не имеет встроенной функции энергосбережения в режиме холостого хода

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе
• Компрессор в пищевой промышленности - снижение пиков тока защищает сеть от просадок напряжения
• Ленточный конвейер на заводе - регулировка момента исключает проскальзывание ленты при старте
• Вентилятор в системе вентиляции - возможность удалённой настройки через Modbus позволяет интегрировать в BMS

Практические советы

• При замене старого пускателя проверьте соответствие посадочных размеров - STS22 132 кВт имеет габариты 255×579×230 мм
• Обеспечьте доступ к передней панели для обслуживания - дисплей и кнопки должны быть легко видимы
• Настройку параметров начинайте с заводских значений, затем корректируйте момент пуска и время разгона под конкретную нагрузку
• Подключение Modbus - используйте экранированный кабель, заземлите экран с одной стороны
• Проверьте правильность подключения фаз - неверная последовательность может вызвать ошибку или повредить двигатель
• При эксплуатации в пыльных помещениях - периодически проводите профилактическую очистку шкафа и радиаторов
