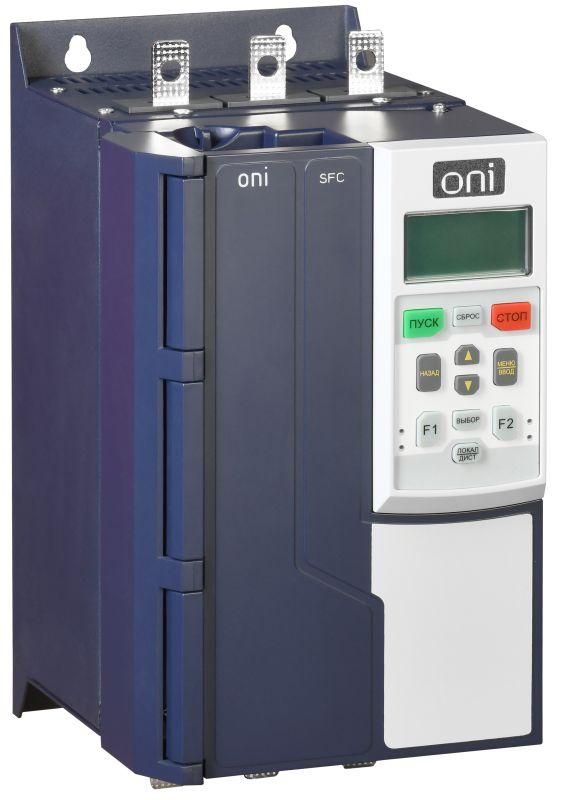

Устройство плавного пуска УПП SFC 3Ф 380В 37кВт 74А Uупр 110-220В - SFC-33-37 IEK

Устройство плавного пуска SFC-33-37 от ONI (IEK) предназначено для мягkiego запуска и останова трёхфазных асинхронных двигателей мощностью до 37 кВт, снижает пиковые нагрузки в сети и продлевает жизнь оборудования за счёт исключения механических ударов.

Назначение и область применения

Устройство плавного пуска SFC-33-37 применяется для контроля пуска и останова асинхронных с короткозамкнутым ротором. Подходит для насосов, вентиляторов, компрессоров, конвейеров, эскалаторов и другого оборудования, где важны плавный запуск, уменьшение перегрузок в сети и снижение износа механических передач.

Технические характеристики

• Мощность: 37 кВт
• Рабочий ток: 74 А
• Напряжение питания: 380 В переменного тока, 50 Гц
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристоры на всех трёх фазах
• Система управления: цифровая с русифицированным LCD-панелью
• Встроенный байпас: да, для всей области рабочих мощностей
• Защита: от перегрузки, перегрева, потери фазы, заклинивания ротора

Совместимость и монтаж

SFC-33-37 совместим с большинством трёхфазных асинхронных двигателей до 37 кВт. Для установки требуется свободное место в распределительном щите - устройство имеет компактную форму благодаря встроенному байпасу. Монтаж выполняется согласно схеме подключения, указанной в руководстве. Клеммы для подключения питания, двигателя и цепей управления доступны с лицевой стороны. Обязательно соблюдайте полярность и заземление. Подключение русскоязычного LCD-пульта осуществляется через специальный разъём - он обеспечивает удобный контроль и диагностику в процессе работы.

Преимущества

• Встроенный байпас eliminates потребность во внешнем контакторе - экономит место в шкафу и упрощает сборку.
• Цифровая система управления с LCD-экраном позволяет легко настраивать параметры пуска, торможения и защиты без сторонних контроллеров.
• Тиристорная технология обеспечивает точное регулирование напряжения на статоре двигателя, что минимизирует скачки тока при старте.
• Эффективное тепловыделение за счёт байпаса после выхода на режим - снижается нагрев тиристоров, увеличивается долговечность устройства.
• Автоматическая защита предотвращает аварии при перегрузках и отказах, снижает простои.

Ограничения применения

• Не предназначен для работы с однофазными двигателями, синхронными машинами или двигателями с контактными кольцами.
• Запрещён пуск при температуре ниже –10 C и выше +50 C - требует условий хранения и эксплуатации в помещении с нормальным микроклиматом.
• Не заменяет частотный преобразователь - не управляет скоростью в работе, только пуском/остановом.
• Подключаемый двигатель должен иметь класс изоляции не менее F; при более высоких требованиях возможен риск перегрева.

Примеры использования

• Водонагнетательные насосы в системах водоснабжения - плавный запуск исключает гидроудары в трубопроводе.
• Вентиляционные системы в промзонах - снижаются пики потребления электроэнергии при одновременном включении нескольких единиц.
• Ленточные конвейеры на заводах - устраняются рывки, которые вызывают быстрый износ ремней и роликов.
• Компрессоры воздушных сетей - продлевают срок службы приводных муфт и подшипников.

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя (ток, мощность) заявленному значению 74 А / 37 кВт - переоценка приведёт к срабатыванию защиты.
• Используйте только рекомендованное сечение проводов для входа/выхода - недостаточно толстые жилы вызовут перегрев.
• Обеспечьте хорошую вентиляцию вокруг корпуса SFC-33-37 - даже с байпасом устройство выделяет тепло при длительной работе на границе мощности.
• Настройте время разгона и торможения через LCD-интерфейс под конкретную нагрузку - слишком короткий интервал создаёт внутренние перегрузки.
• Проверяйте состояние байпаса каждые 6 месяцев - хотя он автоматически коммутирует, механическая часть всё же нуждается в профилактике.
