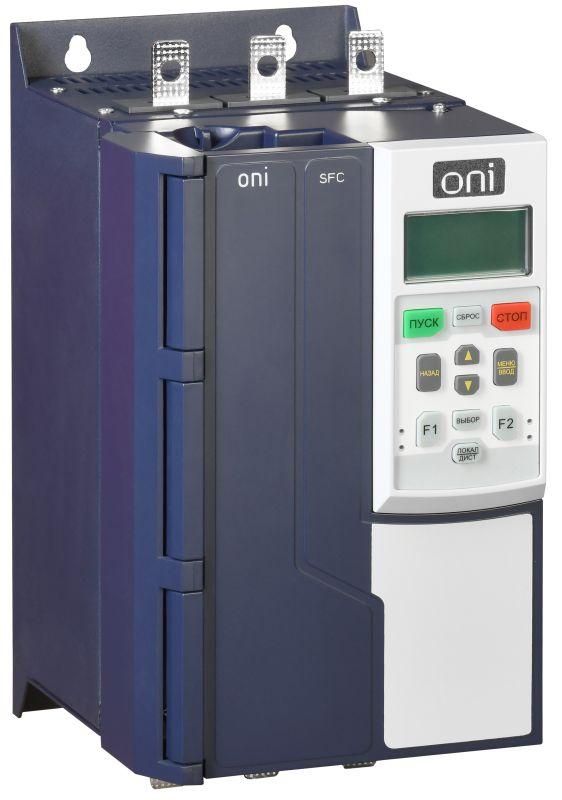

Устройство плавного пуска УПП SFC 3Ф 380В 30кВт 60А Uупр 110-220В - SFC-33-30 IEK

Устройство плавного пуска трёхфазное 380 В 30 кВт 60 А, серия SFC от ONI (IEK) обеспечивает мягкий запуск и останов асинхронных двигателей, снижает ударные нагрузки на механику и сеть, уменьшает потребление электроэнергии во время старта. Артикул sfc-33-30 предназначен для промышленного использования там, где важна надёжность и долгий срок службы оборудования.

Назначение и область применения

Устройство плавного пуска SFC ONI применяется для контроля пуска и останова асинхронных с короткозамкнутым ротором. Подходит для насосов, компрессоров, вентиляторов, конвейеров, элеваторов и других механизмов, требующих плавного набора оборотов. Особенно актуально там, где частые пуски вызывают перегрузки сети или износ передач.

Технические характеристики

• Мощность: 30 кВт
• Рабочее напряжение: 380 В переменного тока, три фазы
• Номинальный ток: 60 А
• Напряжение управления: 110–220 В переменного тока (совместимо с большинством систем автоматизации)
• Тип силовой части: тиристоры на всех трёх фазах
• Система управления: цифровая с русифицированным LCD-пультом
• Встроенный байпас: да, для всей области рабочей мощности

Совместимость и монтаж

Устройство SFC ONI совместимо с любыми трёхфазными асинхронными двигателями до 30 кВт. Для установки требуется свободное место в распределительном щите - благодаря встроенному байпасу не нужен внешний контактный аппарат, что экономит до 40 % места. Монтаж выполняется согласно схеме подключения в руководстве: входные фазы L1/L2/L3 подключаются к питанию, выходные T1/T2/T3 - к двигателю. Клеммы управления - для сигнала пуска/останова и питания цепи управления (110–220 В). Пульт подключается через специальный разъём; он вынесен за пределы шкафа для удобной настройки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51391-99 и IEC 60947-4-2. Защита от перегрева, перегрузки, заклинивания ротора и потери фазы реализована программно. Автоматический переход на байпас после достижения рабочей скорости исключает нагрев тиристоров при длительной работе, что повышает безопасность.

Преимущества

• Встроенный байпас - не нужны дополнительные элементы, меньше проводов, проще обслуживание
• Cухое охлаждение и оптимальная теплопередача - повышенная надёжность при высокой температуре окружающей среды
• Цифровая система управления с русским интерфейсом - легко настраивается даже без глубокой подготовки
• Снижение пиковых токов при пуске - уменьшение нагрузки на сеть и выключатели
• Увеличенный срок службы двигателя и механизма - за счёт мягкого ускорения

Ограничения применения

• Не однофазные двигатели
• Не предназначено для работы с синхронными или коллекторными двигателями
• Запрещён пуск при температуре ниже –10 C без предварительного прогрева помещения
• Не рекомендовано использовать в условиях постоянной вибрации выше 0,5 g без демпферов
• Избыток пыли или масла в воздухе может снизить срок службы радиаторов - требуется регулярная очистка

Примеры использования

• Водонагнетательные станции - плавный запуск предотвращает гидроудары в трубопроводе
• Ленточные конвейеры на пищевых производствах - минимизирует проскальзывание ремней при старте
• Воздушные компрессоры - снижает скачки тока в сети, продлевает жизнь автоматических выключателей
• ЭLEVATORЫ и лифтовые системы - комфортный пуск и останов без рывков

Практические советы

• Перед первым запуском проверьте соответствие напряжения управления (110–220 В) и правильность подключения фаз
• Настройте параметры пуска (время разгона, ток ) через LCD-панель - это влияет на срок службы привода
• Обязательно используйте термореле или датчик температуры рядом с корпусом устройства при установке в герметичных шкафах
• Частый пуск более 10 раз в час требует проверки режима охлаждения - возможно, стоит увеличить зазор между устройствами в шкафу
• При замене двигателя убедитесь, что новый имеет аналогичную или меньшую мощность - перегрузка по току приведёт к аварийному отключению
