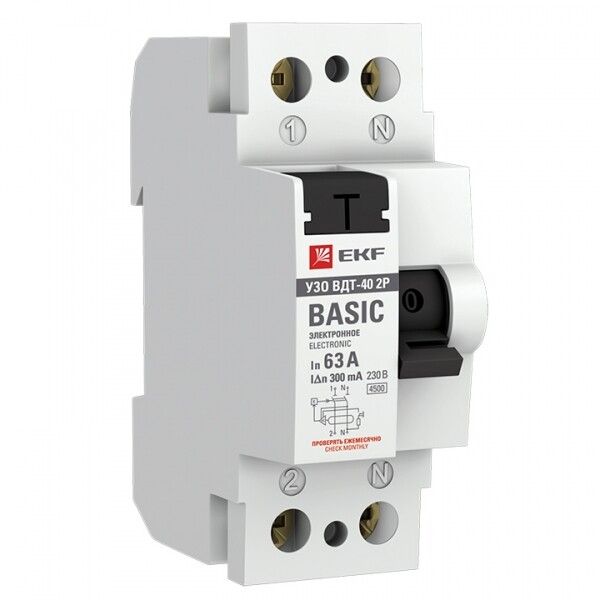

Выключатель дифференциальный (УЗО) ВД-40 2P 63А/300мА (электронное) Basic|elcb-2-63-300e-sim|EKF

Выключатель дифференциальный (УЗО) ВД-40, ВДТ-40 от EKF — устройство для защиты людей от удара током и предотвращения пожаров из-за утечек электричества. Работает в паре с автоматическим выключателем, монтируется на DIN-рейку, подходит для бытовых и промышленных сетей 230 В. Артикул elcb-2-63-300e-sim.

Назначение и область применения

Выключатель дифференциальный ВД-40, ВДТ-40 защищает людей от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования. Также он предотвращает возгорание, вызванное длительными утечками тока, которые не фиксируются обычными автоматами. Применяется в распределительных щитах жилых домов, офисов, производственных цехов и объектов с повышенной опасностью — например, где используются водяные насосы, бассейны, кухонное оборудование.

Технические характеристики

• Номинальный ток: 63 А — выдерживает нагрузку до этого значения без отключения;
• Дифференциальный ток: 300 мА (0,3 А) — срабатывает при утечке выше этой величины;
• Тип тока утечки: переменный (AC) — реагирует только на синусоидальные утечки, не на постоянные или импульсные;
• Номинальное напряжение: 230 В — предназначен для однофазных сетей;
• Количество полюсов: 2 — контролирует фазу и ноль одновременно;
• Отключающая способность: 4,5 кА — способен безопасно разрывать цепь при КЗ до этой мощности;
• Напряжение изоляции: 660 В — обеспечивает надёжную изоляцию внутри устройства;
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Частота: 50 Гц — работает в стандартной сети России и стран СНГ;
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли; требует установки в закрытый щит;
• Ширина по модулям: 2 М — занимает два стандартных модуля на DIN-рейке;
• Глубина монтажа: 66 мм — требуется свободное место в щите за рейкой;
• Рабочая температура: от –25°C до +35°C — не рекомендуется для холодных помещений без отопления;
• Сечение проводов: 1–25 мм² — подходят медные провода указанного диаметра;
• Степень загрязнения: 2 — допустима средняя запылённость, типичная для внутренних помещений;
• Гарантия: 3 года — заводская гарантия на работу устройства.

Совместимость и монтаж

Выключатель дифференциальный ВД-40, ВДТ-40 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние зажимы: вход — сверху, выход — снизу. Обязательно используйте его вместе с автоматическим выключателем на 63 А — само УЗО не защищает от перегрузок и КЗ. Провода должны быть зачищены на 8–10 мм, затянуты моментом 0,8 Н·м — не переусердствуйте, чтобы не повредить контакт. Убедитесь, что нулевой провод после УЗО не соединён с землёй или другими нулями — это вызовет ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электронная схема обеспечивает стабильную работу даже при колебаниях напряжения. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки. Не применяйте в системах TN-C — здесь PEN-проводник нельзя разрывать. Только TN-S или TT.

Преимущества

• Электронное исполнение — чувствителен к малым утечкам, работает даже при снижении напряжения ниже 180 В;
• Фиксация в положении “выкл” — позволяет легко определить причину отключения;
• Качественные материалы корпуса — устойчив к механическим воздействиям и старению;
• Подтверждённая надёжность серий Basic от EKF — проверено тысячами установок в РФ;
• Легко комбинируется с автоматами EKF серии Basic — одинаковый стиль и размеры.

Ограничения применения

• Не подходит для сетей с постоянным током утечки — например, с выпрямителями, ИБП, светодиодными драйверами;
• Не используется в помещениях с температурой ниже –25°C — возможны отказы при запуске;
• Не защищает от перегрузок и КЗ — обязательно нужен автоматический выключатель;
• IP20 — нельзя устанавливать во влажных местах без герметичного щита;
• Не рекомендуется для цепей с высоким уровнем помех — например, рядом с частотными преобразователями без фильтров.

Примеры использования

• Щит этажный в многоквартирном доме — защита группы розеток на кухне и в ванной;
• Производственный участок — защита станков с металлическим корпусом;
• Автомойка или теплица — защита насосов и освещения в условиях повышенной влажности (при условии установки в герметичном щите);
• Офисный комплекс — защита компьютерных групп и серверных стоек.

Практические советы

• Выбирая УЗО, всегда проверяйте, что автомат перед ним имеет такой же номинал — 63 А. Разница в номиналах может привести к неправильной координации;
• Проверяйте работоспособность кнопкой “Тест” ежемесячно — особенно в промышленных условиях;
• Не экономьте на сечении проводов — для 63 А лучше использовать медные провода минимум 10 мм²;
• Если УЗО часто срабатывает — проверьте изоляцию всех подключённых приборов, особенно старую технику;
• Для сложных систем с несколькими УЗО используйте селективные (S-тип) решения — этот вариант не селективный, поэтому при КЗ в глубине сети может отключить весь щит.
