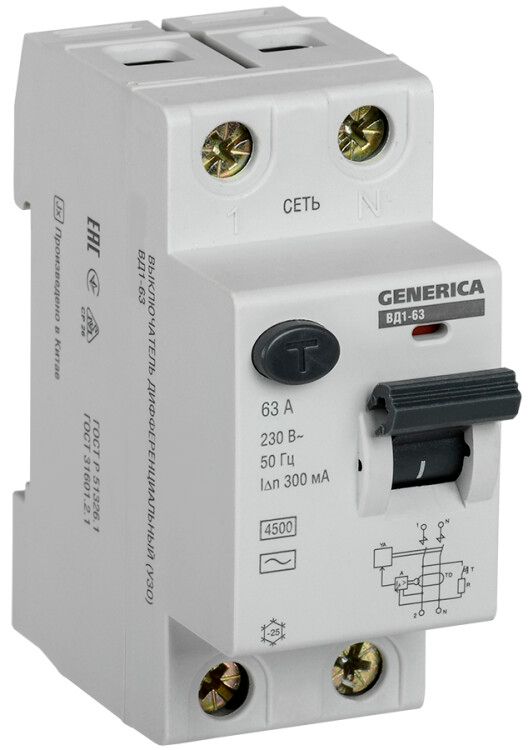

Выключатель дифференциальный (УЗО) ВД1-63 2п 63А 300мА тип AC GENERICA | MDV15-2-063-300 IEK

Выключатель дифференциального тока (УЗО) ВД1-63 2 полюса 63А 300мА тип AC от GENERICA — устройство для защиты людей от поражения электрическим током за счет быстрого отключения цепи при утечке тока. Артикул mdv15-2-063-300 относится к серии ВД1-63 и предназначен для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО ВД1-63 2 полюса 63А 300мА тип AC не защищает от перегрузок и коротких замыканий — эти функции возложены на автоматические выключатели. Его задача — обнаружить утечку тока через изоляцию или тело человека и отключить питание за доли секунды. Подходит для защиты групповых линий: розеточных контуров, оборудования в сырых помещениях, насосов, тепловых завес, систем вентиляции. Применяется там, где требуется повышенная безопасность, но не нужна собственная защита от сверхтока.

Технические характеристики

• Номинальное напряжение: 230 В — работает в однофазной сети 220–240 В
• Номинальный ток: 63 А — допускает постоянную нагрузку до этого значения
• Дифференциальный ток срабатывания: 300 мА — отключается при утечке 300 миллиампер и выше
• Тип тока утечки: AC — реагирует только на переменный ток утечки (синусоидальный), не чувствителен к постоянным или импульсным
• Отключающая способность при КЗ: 4,5 кА — выдерживает кратковременный ток короткого замыкания до этой величины
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Устойчивость к импульсному току: 0,25 кА — выдерживает одиночные импульсы до 250 А
• Степень защиты: IP20 — защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Способ монтажа: DIN-рейка — фиксируется на стандартной рейке шириной 35 мм
• Модульная ширина: 2 модуля — занимает место 18 мм в щите
• Срок службы: 15 лет — при условии соблюдения режимов эксплуатации

Совместимость и монтаж

УЗО ВД1-63 300мА монтируется на DIN-рейку в любом распределительном щите с соответствующими клеммами. Для работы необходимо подключение фазы и нуля — оба полюса должны быть подключены. Ноль после УЗО не должен соединяться с землей или другими нулями вне устройства. Монтаж выполняется при отключенном питании. Обязательно проверьте соответствие сечения провода: для 63 А рекомендуется медный провод сечением не менее 10 мм². УЗО не имеет встроенного автомата — его обязательно сочетают с автоматическим выключателем на 63 А или ниже.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50807-95 и IEC 61009-1. Электронный тип срабатывания обеспечивает надежность при наличии напряжения в сети — при отключении питания УЗО не будет работать. Это важно помнить при использовании в системах с автономными источниками питания (например, генераторы без стабилизированного выхода).

Преимущества

• Высокая надежность срабатывания при утечках переменного тока — оптимально для бытовых и промышленных сетей
• Широкий диапазон рабочего тока (до 63 А) позволяет использовать в мощных цепях
• Известный бренд GENERICA и серия ВД1-63 обеспечивают совместимость с компонентами IEK
• Долгий срок службы — 15 лет при правильной эксплуатации
• Фиксация на DIN-рейке и компактная ширина (2 модуля) экономят место в щите

Ограничения применения

• Не применяется в сетях с постоянным током утечки — не сработает на выпрямители, LED-драйверы, частотные преобразователи
• Не защищает от перегрузок и коротких замыканий — обязательна установка параллельно с автоматом
• IP20 не допускает установку во влажных местах без корпуса — нельзя монтировать на улице или в открытых щитах
• Электронный принцип действия требует наличия напряжения — не сработает при отключении нуля или фазы
• 300 мА — уровень чувствительности для защиты оборудования, а не человека; для защиты людей лучше применять 30 мА

Примеры использования

• Защита группы розеток в кухне или ванной комнате (при наличии отдельного автомата)
• Обеспечение безопасности насосов, бойлеров, кондиционеров в промышленных условиях
• Щитовая защита всей квартиры или офиса — как вторичный уровень после основного УЗО 30 мА
• Линии питания станков, конвейеров, освещения в цехах с высокой влажностью

Практические советы

• Выбирая УЗО ВД1-63 300мА, убедитесь, что автомат перед ним рассчитан на 63 А или меньше — иначе возможна перегрузка
• Проверяйте полярность подключения: вход/выход фазы и нуля указаны на корпусе — неверное подключение снижает надежность
• Перед первым запуском нажмите кнопку «Т» — тестирование должно вызвать отключение
• Не используйте этот УЗО вместо УЗО 30 мА для розеток в ванной — он слишком слабый для защиты жизни
• При установке в старые щиты с плохой изоляцией — возможно ложное срабатывание; проверьте состояние проводки
• Артикул mdv15-2-063-300 совместим с продукцией IEK — можно заменить аналогом из той же серии
