Выключатель дифференциальный (УЗО) ВД1-63S 2п 63А 300мА тип AC | MDV12-2-063-300 IEK

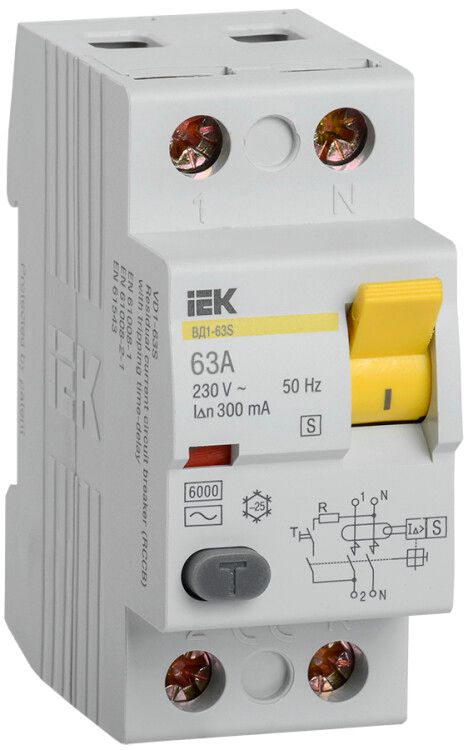

Выключатель дифференциального тока (УЗО) 2 полюса 63А 300мА тип ACS ВД1-63S от IEK предназначен для защиты людей и оборудования от поражения электрическим током при утечке тока в цепи. Устройство работает без зависимости от напряжения сети, что делает его надёжным решением для промышленных, жилых и строительных объектов. Артикул mdv12-2-063-300 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 63А 300мА тип ACS ВД1-63S защищает от поражения током при утечке более 300 мА. Он не имеет встроенной защиты от перегрузок и коротких замыканий — используется совместно с автоматическим выключателем. Подходит для установки в щитах на объектах с высокой нагрузкой: производственные цеха, склады, торговые комплексы, многоэтажные дома, строительные площадки. Особенно эффективен там, где есть группы потребителей, требующие селективной защиты — чтобы при аварии отключался только повреждённый участок, а не весь щит.

Технические характеристики

• Номинальный ток: 63 А — выдерживает длительную нагрузку до этого значения
• Дифференциальный ток утечки: 300 мА — срабатывает при утечке выше этой величины
• Тип тока утечки: AC — реагирует только на синусоидальную утечку переменного тока
• Номинальное напряжение: 230 В — для однофазных сетей
• Частота: 50 Гц — стандартная для России и стран СНГ
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Количество полюсов: 2 — коммутирует фазу и ноль одновременно
• Способ монтажа: DIN-рейка 35 мм — стандартный крепёж для шкафов
• Количество модулей: 2 — занимает два стандартных модуля в щите
• Глубина монтажа: 74 мм — требуется место в щите для свободного прохода проводов
• Максимальное сечение кабеля: 50 мм² — позволяет подключить мощные силовые кабели
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли
• Климатическое исполнение: УХЛ4 — работает при температуре от -25°C до +50°C
• Срок службы: 15 лет — рассчитан на долгую эксплуатацию
• Кратковременная задержка отключения: Да — предотвращает ложные срабатывания при кратковременных импульсах
• Устойчивость к импульсному току: 0.25 кА — выдерживает кратковременные скачки тока до 250 А
• Селективная защита: Да — обеспечивает координированное отключение в многоступенчатых системах

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 63А 300мА тип ACS ВД1-63S устанавливается на DIN-рейку в распределительном щите. Для работы необходим внешний автоматический выключатель на 63 А или ниже — он обеспечит защиту от перегрузок и КЗ. Монтаж выполняется после отключения питания. Подключение проводов: вход — верхние клеммы, выход — нижние. Сечение кабеля не должно превышать 50 мм² — иначе невозможно плотное зажатие. Обязательно соблюдать полярность: фаза и ноль должны быть правильно подсоединены, иначе устройство не будет работать. Индикатор положения контактов показывает состояние (вкл/выкл) даже при отсутствии напряжения.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 63А 300мА тип ACS ВД1-63S соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, а также техническим условиям ТУ 3421-034-18461115-2009. Применяет электромеханическую схему — не зависит от наличия напряжения в сети, поэтому остаётся работоспособным даже при обрыве нуля. Это повышает уровень безопасности по сравнению с электронными УЗО. Кнопка TEST позволяет ежемесячно проверять работоспособность устройства — она моделирует утечку тока и должна вызывать отключение.

Преимущества

• Электромеханическая конструкция — надёжна при перебоях с питанием
• Селективность — исключает массовое отключение всей системы при одной утечке
• Задержка срабатывания — снижает количество ложных отключений от импульсных помех
• Яркий индикатор положения контактов — легко определить состояние без тестирования
• Эргономичная кнопка TEST — удобна для регулярной проверки
• Широкий температурный диапазон — подходит для холодных и жарких помещений

Ограничения применения

Выключатель дифференциального тока (УЗО) 2 полюса 63А 300мА тип ACS ВД1-63S не защищает от перегрузок и коротких замыканий — обязательно нужен автоматический выключатель. Не применяется в сетях постоянного тока. Не рекомендуется для защиты отдельных бытовых приборов — 300 мА слишком большой порог для человека; для таких целей используют УЗО на 10–30 мА. Также не подходит для открытых уличных установок из-за степени защиты IP20 — требует герметичного щита. Не следует использовать вместо дифавтомата — это не комбинированный аппарат.

Примеры использования

• Защита групповой линии на кухне с плитой, микроволновкой и холодильником
• Щит на производстве с несколькими станками, где важна селективность
• Общий ввод в многоквартирный дом перед распределением по этажам
• Щит на стройплощадке для временного питания электроинструментов
• Подключение к трёхфазному вводу через три однополюсных автомата + один двухполюсный УЗО

Практические советы

• Выбирайте УЗО с задержкой (селективное) только для главных вводов — для отдельных розеток используйте 30 мА
• Проверяйте работу кнопкой TEST хотя бы раз в месяц — особенно в условиях повышенной влажности
• Не экономьте на сечении кабеля: при 63 А лучше применять медный провод 16 мм² и больше
• Убедитесь, что глубина щита минимум 80 мм — иначе не закроются крышки
• При установке в старые щиты проверьте соответствие DIN-рейки — стандарт 35 мм
• Для систем с частыми ложными срабатываниями — проверьте изоляцию всех подключённых линий
