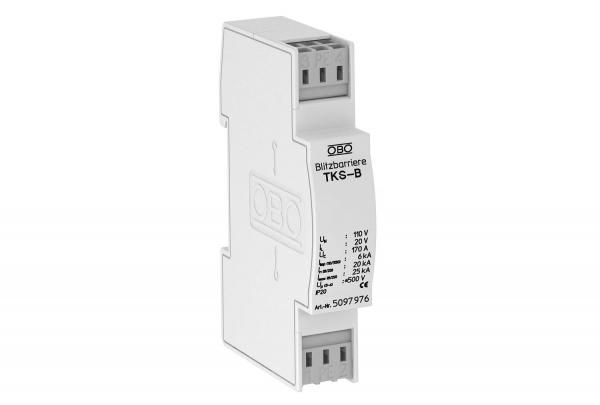

Устройство защиты от импульсных пернапряжений (УЗИП) для базовой 2-х жильных систем, 120 В | 5097976 OBO Bettermann

Устройство защиты от импульсных перенапряжений (УЗИП) OBO BETTERMANN 5097976 обеспечивает базовую защиту двухпроводных сетей переменного тока 120 В от высоковольтных импульсов, возникающих при молниях или коммутационных процессах. Подходит для установки в щитах управления, телекоммуникационных и измерительных системах.

Назначение и область применения

УЗИП OBO BETTERMANN 5097976 предназначен для защиты электрооборудования от импульсных перенапряжений в системах с двумя проводниками (L+N) и заземлением. Он используется там, где есть риск попадания энергии молнии или скачков напряжения от работы крупных потребителей.

• Защита контроллеров, автоматики, измерительных приборов
• Обеспечение безопасности телекоммуникационного оборудования
• Первичная ступень молниезащиты в распределительных щитах
• Установка в помещениях с нормальными условиями эксплуатации

Технические характеристики

• Максимальное рабочее напряжение: 120 В — подходит для сетей с таким напряжением, например, в некоторых промышленных системах США или специализированных объектах
• Номинальный ток нагрузки: 20 А — способен работать в цепях до этого значения без перегрева
• Импульсный ток молнии (10/350): 6 кА — выдерживает ударную энергию типичной молнии, защищает от прямых и близких ударов
• Номинальный сброс импульсного тока (8/20): 18 кА — эффективно рассеивает более частые, но менее мощные импульсы от коммутаций
• Уровень защиты (L/N): 950 В — ограничивает напряжение между фазами до безопасного уровня
• Уровень защиты (L/N–PE): 600 В — снижает напряжение между фазой и землёй, предотвращая пробой изоляции
• Предельная и максимальная частота: 250 МГц — не влияет на работу высокочастотных сигналов, что важно для телекоммуникаций
• Частота сети: 0 МГц — устройство не предназначено для фильтрации помех, работает только против импульсов
• Способ монтажа: DIN-рейка 35 мм — совместим с большинством стандартных распределительных щитов
• Тип соединения: клемма — безвинтовые зажимы для быстрого подключения
• Шаг монтажа: 17,5 мм — компактный форм-фактор, позволяет размещать несколько модулей рядом

Совместимость и монтаж

УЗИП OBO BETTERMANN 5097976 устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы требуется подключение к защищаемой цепи L+N и к шине PE (заземление). Клеммы позволяют подключить провода сечением до 4 мм². Никаких дополнительных элементов (резисторов, предохранителей) не требует.

Подключение выполняется после отключения питания. После монтажа проверьте надёжность контакта — клеммы должны плотно фиксировать провод без люфта.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-11 и EN 61643-11 — международным стандартам для УЗИП класса I. Обладает сертификатом соответствия для использования в промышленных и коммерческих объектах. Не содержит опасных веществ согласно RoHS.

Преимущества

• Высокий уровень защиты от молнии — 6 кА (10/350) делает его подходящим для первичной защиты
• Безвинтовые клеммы — ускоряют монтаж и исключают ошибки затяжки
• Компактный размер (17,5 мм) — экономит место в щите
• Стабильная работа при высоких частотах — не мешает передаче сигналов в телекоммуникациях
• Работает в широком температурном диапазоне — подходит для помещений с любым микроклиматом

Ограничения применения

• Не применяется в сетях выше 120 В — использование в 230 В или 400 В системах недопустимо
• Не заменяет вторичную защиту — для чувствительной электроники нужен дополнительный УЗИП класса II
• Не предназначен для защиты постоянного тока — только для переменного тока 50/60 Гц
• Не имеет индикации отказа — необходимо периодически осматривать состояние устройства визуально
• Не защищает от длительных перенапряжений — для них нужны стабилизаторы или реле контроля напряжения

Примеры использования

• Щит управления насосной станции с датчиками давления
• Распределительный щит в серверной комнате с телекоммуникационным оборудованием
• Автоматизация производства — контроллеры PLC, HMI-панели
• Системы видеонаблюдения с питанием 120 В
• Лабораторные стенды с точной измерительной аппаратурой

Практические советы

• Всегда подключайте УЗИП OBO BETTERMANN 5097976 к шине заземления — без этого он не будет работать
• Проверяйте посадочные размеры: ширина 17,5 мм позволяет установить два таких модуля на одном участке рейки
• Не используйте в условиях повышенной влажности без герметизации щита — хотя IP-класс не указан, внешняя среда должна быть сухой
• При наличии нескольких уровней защиты — этот УЗИП ставится на входе, а второй (например, 40 кА) — ближе к оборудованию
• После грозового сезона рекомендуется проверить целостность соединений и наличие следов перегрева
