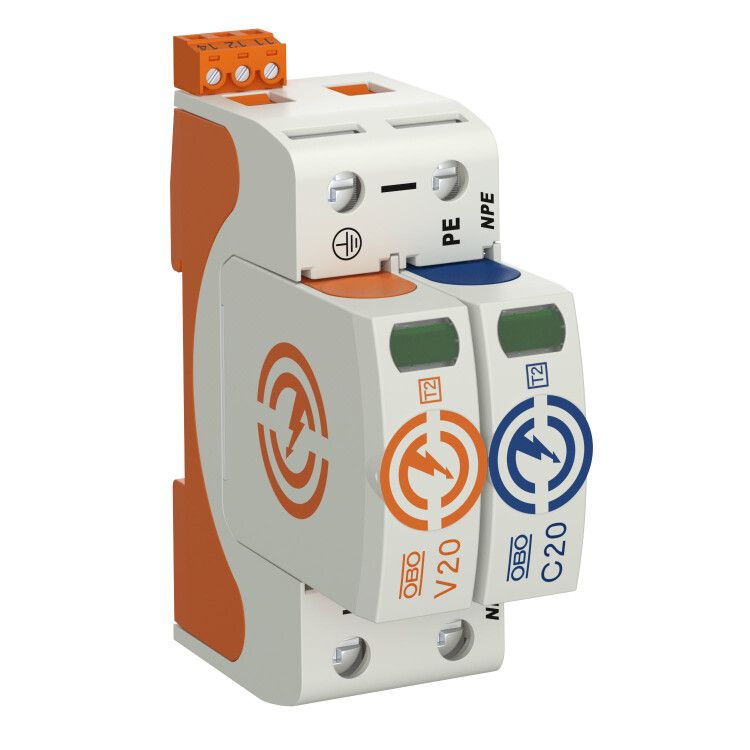

Устройство защиты от импульсных перенапр. УЗИП 280В SurgeController V20-1+NPE+FS-280 1 пол. OBO 5095331 Bettermann

Устройство защиты от импульсных перенапряжений УЗИП для силовых сетей 1+NPE (Класс II), 280 В, с дистанционной сигнализацией - это модульный ограничитель импульсных перенапряжений типа 2, предназначенный для защиты электрооборудования в системах TN и TT от скачков напряжения, вызванных молнией или коммутационными процессами. Бренд OBO BETTERMANN обеспечивает надежность и соответствие европейским стандартам. Артикул 5095331 / v20-1+npe+fs-280 указывает на специфику исполнения с дистанционной сигнализацией.

Назначение и область применения

УЗИП предназначен для установки в распределительных щитах жилых, офисных и промышленных объектов. Он защищает оборудование от импульсных перенапряжений, возникающих при ударах молнии или включении/выключении крупных нагрузок. Также выполняет функцию уравнивания потенциалов между фазным и нулевым проводником с защитным заземлением. Подходит для установки в главных и вторичных распределительных устройствах, где требуется повышение уровня безопасности электроснабжения.

Технические характеристики

• Тип изделия: Ограничитель импульсных перенапряжений (тип 2, класс II)
• Номинальное напряжение: 230 В - работает в однофазных сетях переменного тока
• Номинальный импульсный ток (I_n): 20 кА (8/20 мкс) - выдерживает стандартные импульсы молнии
• Уровень защиты (U_p): 1,3 кВ между L-N, 1,5 кВ между L-PE/N-PE - ограничивает напряжение на защищаемом оборудовании
• Количество полюсов: 1+N/PE - защищает фазу, ноль и защитный проводник одновременно
• Количество модулей: 2 - занимает два места на DIN-рейке
• Максимальное сечение провода: 35 мм2 - совместим с широким спектром кабелей
• Поперечное сечение проводника: 1,5–35 мм2 - позволяет использовать медные провода от малых до крупных сечений
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям, но не от воды и пыли
• Способ монтажа: DIN-рейка 35 мм - стандартная установка в щитах
• Сигнализация: Оптическая - красный индикатор показывает отказ устройства
• Дистанционная сигнализация: Есть - контакты с нулевым потенциалом позволяют подключить внешнюю цепь контроля состояния
• Конфигурация сети: Совместим с TN-S, TN-C-S, TN, TT
• Материал корпуса: Галоген-free пластик UL 94 V-0 - самозатухающий, безопасный при возгорании

Совместимость и монтаж

УЗИП монтируется на стандартную DIN-рейку 35 мм внутри распределительного щита. Для подключения используются два проводника: фаза (L) и ноль с защитным заземлением (N/PE). Клеммы рассчитаны на сечение от 1,5 до 35 мм2 - можно подключать как одножильные, так и многожильные провода. Монтаж требует отключения питания. После установки проверьте плотность затяжки клемм - недостаточно затянутые соединения снижают эффективность защиты. Дистанционные контакты (для удалённого контроля) подключаются параллельно к контроллеру или сигнальному реле - они замыкаются при выходе УЗИП из строя.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-11 и VDE 0100-443. Произведено в соответствии с нормами для оборудования категории Type 2 - то есть для внутренней защиты на уровне распределительных щитов. Конструкция выполнена из материала UL 94 V-0, что исключает распространение пламени при перегреве. Наличие динамического разъединителя предотвращает риск возгорания при аварийном выходе из строя варистора.

Преимущества

• Защита всех проводников (L, N, PE) одним устройством - экономия места и упрощение схемы
• Высокая токоотводящая способность (до 40 кА на полюс) - надёжная работа даже при сильных импульсах
• Оптический индикатор - сразу видно состояние защиты без тестера
• Дистанционная сигнализация - возможность интеграции в системы автоматизации и SCADA
• Галоген-free материал - экологически безопасен, не выделяет токсичных газов при нагреве
• Функция защиты от вибраций - устойчив к механическим воздействиям в промышленных условиях

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не допускает попадания влаги и пыли
• Не заменяет первичную защиту (тип 1) - должен использоваться после основного УЗИП при входе в здание
• Не применяется в сетях постоянного тока - только для переменного тока 230 В
• Не рекомендован для защиты слаботочных цепей (например, Ethernet, телефонии) - нужен отдельный УЗИП для этих задач
• После срабатывания устройство необходимо заменить - восстановление невозможно

Примеры использования

• Главный распределительный щит жилого дома - защита холодильников, стиральных машин, освещения
• Производственный цех с ЧПУ-станками - предотвращение сбоев в управлении из-за импульсов
• Офисный комплекс - защита серверов, компьютеров, UPS
• Объекты с системами видеонаблюдения и АСУ ТП - обеспечение бесперебойной работы чувствительной электроники

Практические советы

• Перед установкой проверьте напряжение сети - УЗИП рассчитан на 230 В +-10%. При более высоких значениях возможен преждевременный выход из строя.
• При использовании дистанционной сигнализации используйте провода минимального сечения 0,75 мм2 - достаточно для передачи сигнала, но не перегрузят контакты.
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на долговечность варисторов.
• Проверяйте индикатор состояния каждые 6 месяцев - особенно в регионах с частыми грозами.
• При замене всегда используйте оригинальный аналог - отличается по параметрам и сертификатам.
• Учитывайте посадочные размеры: 2 модуля = 36 мм ширины - заранее проверьте свободное место в щите.
